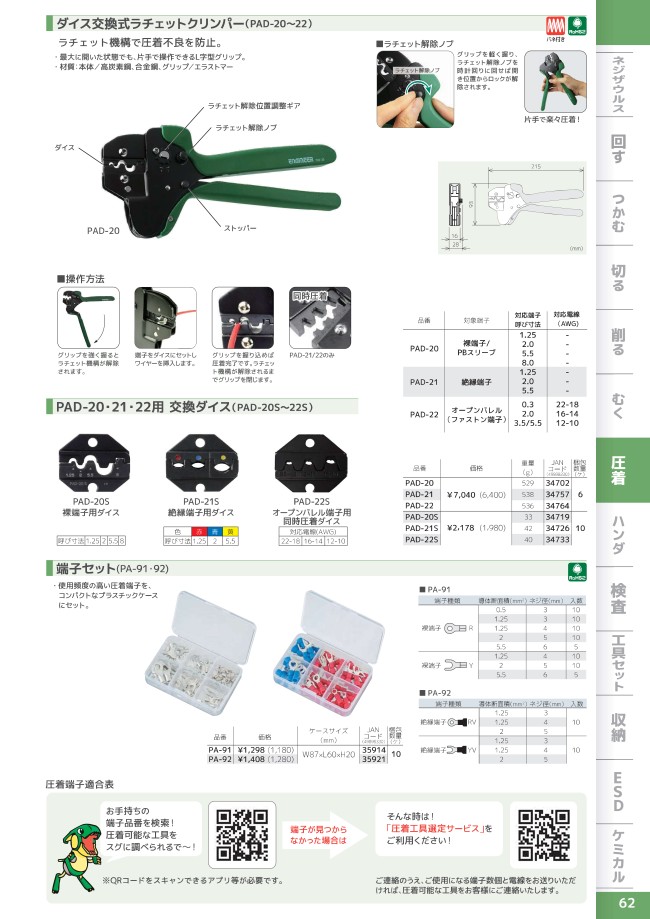

ダイス交換式ラチェットクリンパー(不完全圧着防止)
- 本体サイズ：L215×W93mm
- 重量：529g
- 材質：（本体）高炭素鋼、合金鋼、（グリップ）エラストマー
- 裸圧着端子・PBスリーブ：使用範囲0.5～8mm²（AWG22～8）
ダイス交換式ラチェットクリンパーの外観
ダイス交換式ラチェットクリンパーの各部名称
ダイス交換式ラチェットクリンパーの使用例
ダイス交換式ラチェットクリンパーの寸法図
操作方法
1.グリップを強く握るとラチェット機構が解除されます。
2.端子をダイスにセットしワイヤーを挿入します。
3.グリップを握り込めば圧着完了です。ラチェット機構が解除されるまでグリップを閉じます。
ダイス交換式ラチェットクリンパー 操作方法1
ダイス交換式ラチェットクリンパー 操作方法2
ダイス交換式ラチェットクリンパー 操作方法3
PAD-20Sの仕様・寸法情報
絞り込み条件
導体断面積(mm2)
- 1.25～5.5
- 1.25～8
重量(g)
- 33
- 42
商品タイプ
- 絶縁被覆付き端子用ダイス
- 裸端子用ダイス
JANコード
- 4989833034726
- 4989833034733
タイプ
- PAD-20
- PAD-21
出荷日
- すべて
- 2日以内
詳細情報
基本情報
ラチェット機能付きで圧着不良を防止します。
【特長】
・L字型グリップにより、最大に開いた状態でも、片手で操作できます
・手によくフィットするクッショングリップ。ラチェット解除位置調整機能付き
【用途】
・裸圧着端子、PBスリーブの圧着に
ご注意
- 商品画像は代表画像を掲載しています。
- PAD-20S/21SはPAD-20/21用の交換ダイス
