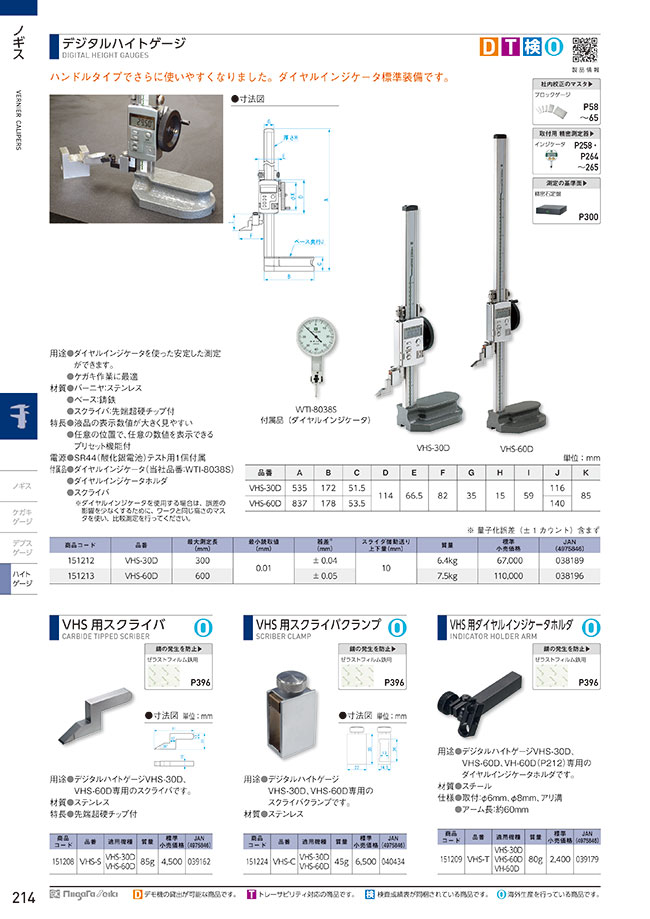

デジタルハイトゲージ（検査成績書・校正証明書・商品トレーサビリティ体系図付）

製品特長・仕様

製品の基本仕様・特長

• ハンドル操作によるスムーズなスライドが可能。
• 金型・治工具の測定やケガキ作業に最適。
• 付属品のダイヤルインジケータホルダ使用でφ6・8mm軸のダイヤルインジケータを取り付けることができます。
• 読み取りやすいデジタル表示。
• 任意の位置で0設定ができます。
• 数値のプリセット機能付。
• ホールド機能付。

材質

• バーニヤ:ステンレス
• ベース:鋳鉄
• スクライバ:先端超硬チップ付

電源

• 酸化銀電池 SR44×1個

付属品

• ダイヤルインジケータ（WTI-8038S）
• ダイヤルインジケータホルダ
• 酸化銀電池 SR44(テスト用)
• 電池蓋用ドライバ

規格表

外形図

注意・禁止事項

• はじめてのご使用前には、油をしみ込ませた柔らかい布などで防錆油を拭き取ってください。
• 本品は精密測定機器です。落下等の強いショックを加えないでください。
• 電気ペンなどでの番号の書き込みはさけてください。また、柱にキズをつけないでください。
• 直射日光下での使用や極限温度下での保管はさけてください。

ご注意

• ダイヤルインジケータを使用して測定する際には、測定子を測定方向に対して直角に保持してください。角度がつくと正確な測定ができません。

よくあるご質問（FAQ）

Q：画面に何も表示されなかったリ、数字が点減している。

  A：電池の残量が少なくなっている可能性があります。新しい電池（SR44）と交換してください。

Q：電池ONの状態でスライドさせてもLCD表示の数字が変わらない。

  A：一度電池を取り外し、30秒後に電池をセットし直してください。

Q：スイッチを押しても何も反応しない。

  A：電池の接触不良の可能性があります。電池の向きを確認し、（+）側を表にしてセットし直して下さい。

Q：スクライバを使って測定した値と、ダイヤルインジケータを使って測定した値が違う。

•   A：ダイヤルインジケータを使った測定は、ワークと同じ高さのマスタを使い、比較測定をしてください。ダイヤルインジケータは、スクライバに比べて本体から前に出るため、本尺の基準端面の曲がりによる誤差の影響を受けやすくなっていますので注意が必要です。測定移動量が大きい絶対測定は行わないでください。
