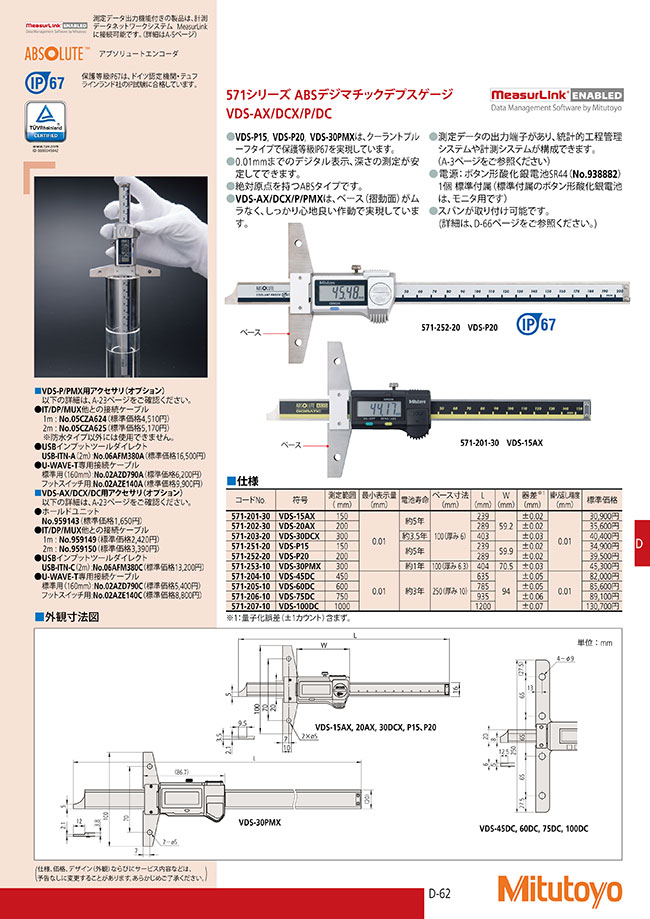

ABSデジマチックデプスゲージ／本体、検査成績書・校正証明書・商品別トレーサビリティ体系図付

外形図

単位：mm

VDS-30DCX

VDS-45DC、60DC、75DC、100DC

※1：量子化誤差（±1カウント）含まず。

注意・禁止事項

ご使用の前に

1. 少量のミクロール（コードNo.207000）を使用して、本尺および摺動部を拭き、基準面は乾いた布で清掃してください。
2. ベースを全行程にわたって動かし、引っ掛かり等がないことを確認してください。その際、バーニヤタイプの本尺はベースから抜けてしまう恐れがありますのでご注意ください。（図1）本尺がベースから抜けてしまった場合は、板バネの確認を行い本尺をベースに差し込みゼロ確認を行ってください。
3. デジマチックタイプの電池は、SR44（コードNo.938882）を使用してください。（図2）
4. 精密定盤などの平面度が保証されている面で、原点を合わせてください。（図3）
5. 微動送り付きのバーニヤタイプは、微動送り装置とベースの間に隙間（送り代）がある状態で送りねじを調整してください。（図4）

ご使用中

1. しっかリと基準面を測定対象物に密着させた状態で、測定してください。（図5）
2. 目盛の読取りは、正面に視線を置いて視差に注意してください。（図6）

落下や衝撃等で破損してしまった場合は、そのまま使用せずミツトヨへ修理依頼をお願いいたします。

ご使用後

1. ご使用後は、各部に損傷が無いか確認して乾いた布などで清掃をしてください。
水溶性切削油等が付着する場所でご使用になった場合は、清掃後、必ず防錆処理を行ってください。
2. 保管は、高温や高湿になる場所、ホコリ、オイルミストの多い場所を避けてください。
3. 長期保管される場合は、電池を取り外してください。
