タンガロイ

刃先交換式ドリル TDX-F-5

カタログ |

通常単価(税別): 48,240円～72,540円

税込単価: 53,064円～79,794円

通常出荷日：1日目

【特長】・工具径：Φ12.5～54mm。・加工穴深さ：L/D=5。

本商品はホルダのみです。チップは別売りです。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

ドリル径φ12.5～54mm,L/D = 2,3,4,5をラインナップ

●高剛性ボディ
ボディ剛性を大幅に向上させた新設計ボディを追加し安定した加工を提供。また工具径φ26mm以下のインサート締め付けねじをトルクスプラス®に変更し、より強固なクランプが可能。

●高品位な加工面

高能率と高品位を両立！
油量を大幅アップすることで切りくず排出がスムーズとなり、従来と比較して更に安定した加工と加工面粗さの向上を実現。

被削材：SCM440
使用ドリル：φ22.0（L/D = 3）
切削速度：Vc = 180 m/min
送り：f = 0.13 mm/rev

加工深さ：H = 66 mm（止まり穴）
使用機械：立形マシニングセンタ
切削油：水溶性切削油

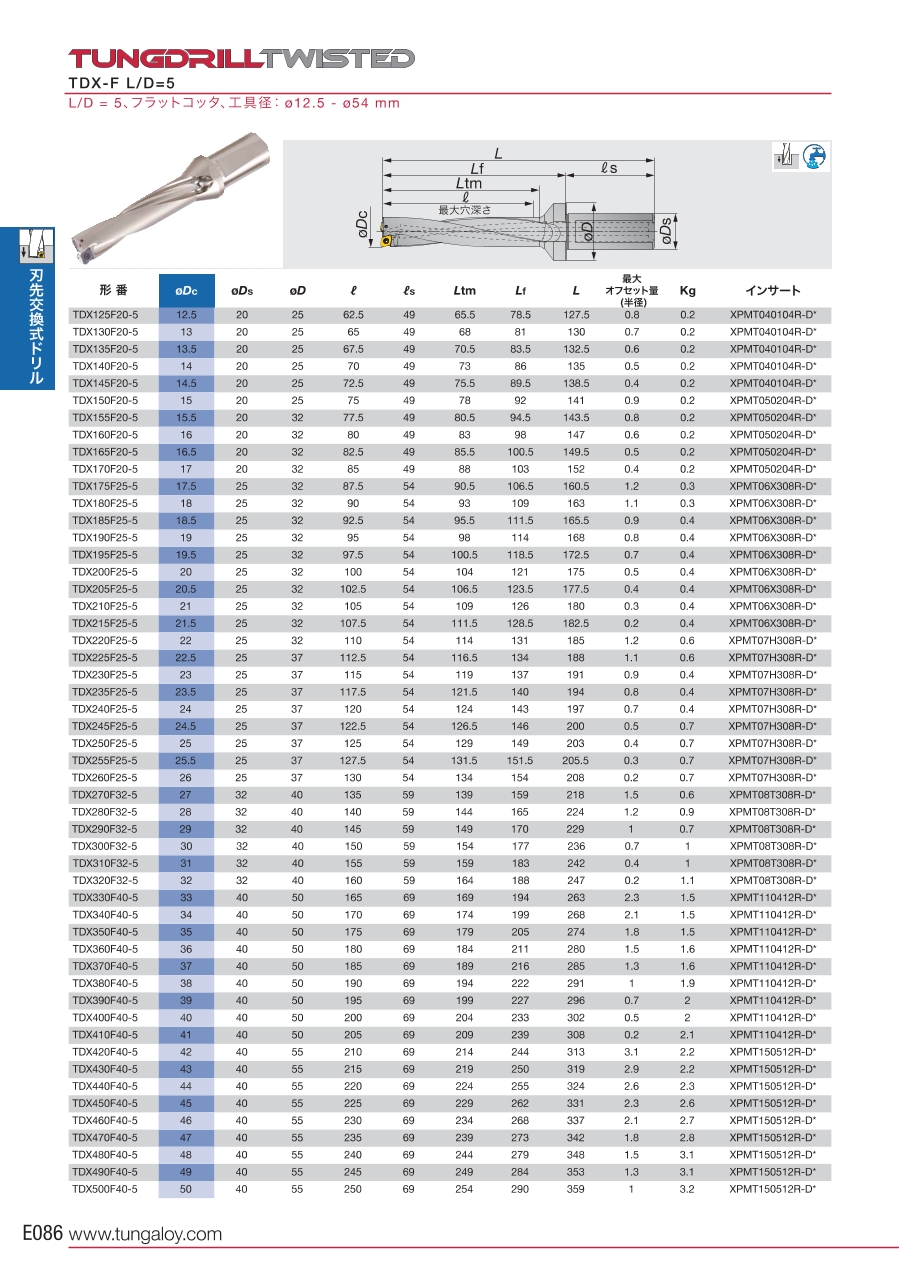

外形図

L/D=5、フラットコッタ、工具径：φ12.5-φ54 mm

推奨切削条件

・本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
・加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

推奨切削条件表

選定サポート情報

●チップブレーカ

■切りくず形状比較（φ22mm,立形マシニングセンタ）

TDX形はさまざまな被削材で良好な切りくず処理が可能。

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

全長（L1）

(mm)

首下長・溝長（L3）

(mm)

シャンク径・MT No

シャンク長

(mm)

最大オフセット量

(mm)

RoHS?

最小発注数量

12.5	127.5	62.5	20	49	0.8	-	1個
13	130	65	20	49	0.7	-	1個
13.5	132.5	67.5	20	49	0.6	-	1個
14	135	70	20	49	0.5	-	1個
14.5	138.5	72.5	20	49	0.4	-	1個
15	141	75	20	49	0.9	-	1個
15.5	143.5	77.5	20	49	0.8	-	1個
16	147	80	20	49	0.6	-	1個
16.5	149.5	82.5	20	49	0.5	-	1個
17	152	85	20	49	0.4	-	1個
17.5	160.5	87.5	25	54	1.2	-	1個
18	163	90	25	54	1.1	-	1個
18.5	165.5	92.5	25	54	0.9	-	1個
19	168	95	25	54	0.8	-	1個
19.5	172.5	97.5	25	54	0.7	-	1個
20	175	100	25	54	0.5	-	1個
20.5	177.5	102.5	25	54	0.4	-	1個
21	180	105	25	54	0.3	-	1個
21.5	182.5	107.5	25	54	0.2	-	1個
22	185	110	25	54	1.2	-	1個
22.5	188	112.5	25	54	1.1	-	1個
23	191	115	25	54	0.9	-	1個
23.5	194	117.5	25	54	0.8	-	1個
24	197	120	25	54	0.7	-	1個
24.5	200	122.5	25	54	0.5	-	1個
25	203	125	25	54	0.4	-	1個
25.5	205.5	127.5	25	54	0.3	-	1個
26	208	130	25	54	0.2	-	1個
27	218	135	32	59	1.5	-	1個
28	224	140	32	59	1.2	-	1個
29	229	145	32	59	1	-	1個
30	236	150	32	59	0.7	-	1個
31	242	155	40	59	0.4	-	1個
32	247	160	32	59	0.2	10	1個
33	263	165	40	69	2.3	-	1個
34	268	170	40	69	2.1	-	1個
35	274	175	40	69	1.8	-	1個
36	280	180	40	69	1.5	-	1個
37	285	185	40	69	1.3	-	1個
38	291	190	40	69	1	-	1個
39	296	195	40	69	0.7	10	1個
40	302	200	40	69	0.5	-	1個
41	308	205	40	69	0.2	-	1個
42	313	210	40	69	3.1	-	1個
43	319	215	40	69	2.9	-	1個
44	324	220	40	69	2.6	-	1個
45	331	225	40	69	2.3	-	1個
46	337	230	40	69	2.1	-	1個
47	342	235	40	69	1.8	-	1個
48	348	240	40	69	1.5	-	1個
49	353	245	40	69	1.3	-	1個
50	359	250	40	69	1	-	1個
51	365	255	40	69	0.7	-	1個
52	370	260	40	69	0.5	-	1個
53	376	265	40	69	0	-	1個
54	381	270	40	69	0	-	1個

通常単価(税別) (税込単価)	通常出荷日

48,240円 ( 53,064円 )	1日目
48,240円 ( 53,064円 )	1日目
48,240円 ( 53,064円 )	1日目
48,240円 ( 53,064円 )	1日目
48,240円 ( 53,064円 )	1日目
48,240円 ( 53,064円 )	1日目
48,240円 ( 53,064円 )	1日目
48,610円 ( 53,471円 )	1日目
48,610円 ( 53,471円 )	1日目
48,610円 ( 53,471円 )	1日目
48,610円 ( 53,471円 )	1日目
48,610円 ( 53,471円 )	1日目
48,610円 ( 53,471円 )	1日目
50,750円 ( 55,825円 )	1日目
50,750円 ( 55,825円 )	1日目
50,750円 ( 55,825円 )	1日目
50,750円 ( 55,825円 )	1日目
50,750円 ( 55,825円 )	1日目
50,750円 ( 55,825円 )	1日目
54,440円 ( 59,884円 )	1日目
54,440円 ( 59,884円 )	1日目
54,440円 ( 59,884円 )	1日目
54,440円 ( 59,884円 )	1日目
54,440円 ( 59,884円 )	1日目
54,440円 ( 59,884円 )	1日目
54,440円 ( 59,884円 )	1日目
54,440円 ( 59,884円 )	1日目
54,440円 ( 59,884円 )	1日目
62,570円 ( 68,827円 )	1日目
62,570円 ( 68,827円 )	1日目
62,570円 ( 68,827円 )	1日目
62,570円 ( 68,827円 )	1日目
62,570円 ( 68,827円 )	1日目
62,570円 ( 68,827円 )	1日目
68,550円 ( 75,405円 )	1日目
68,550円 ( 75,405円 )	1日目
68,550円 ( 75,405円 )	1日目
68,550円 ( 75,405円 )	1日目
68,550円 ( 75,405円 )	1日目
68,550円 ( 75,405円 )	1日目
68,550円 ( 75,405円 )	1日目
68,550円 ( 75,405円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目
72,540円 ( 79,794円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・工具径：Φ12.5～54mm。
・加工穴深さ：L/D=5。

ご注意

本商品はホルダのみです。チップは別売りです。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
