タンガロイ

TetraMini-Cutシリーズ 外径溝入れ・ねじ切り加工用ホルダ STCR／L-18形

TetraMini-Cutシリーズ 外径溝入れ・ねじ切り加工用ホルダ STCR／L-18形
通常単価(税別)
10,810円～15,700円
税込単価
11,891円～17,270円

【特長】・汎用から小型旋盤まで幅広く対応。・溝幅：W=0.33～3.0mmに対...

詳細情報を確認する
  • 加工用途
    溝入れ
  • ホルダ角度 (°)
    0
  • タイプ
    一体型
  • CADデータ有無 (2Ｄ/3Ｄ)
    2D／3D
  • シャンク材質
    鋼
  • 適合チップ
    TC○18○○○
  • スパナ
    T-1008/5

ご注意

  • ホルダ本体には、チップは付属しておりません。
未確定：候補が14型番あります。
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

TetraMini-Cutシリーズ 外径溝入れ・ねじ切り加工用ホルダ STCR/L-18形 製品仕様1
TetraMini-Cutシリーズ 外径溝入れ・ねじ切り加工用ホルダ STCR/L-18形 製品仕様2

右勝手のホルダ（STCR...）には右勝手のインサート（TC*18R...）を、左勝手のホルダ（STCL...）には左勝手のインサート（TC*18L...）をご使用下さい。

推奨締付トルク（N・m）：1.2



部品

型番締付けねじスパナ
STCR**18CSTC-4L100DLT-1008/5
STCL**18CSTC-4L100DRT-1008/5

外形図

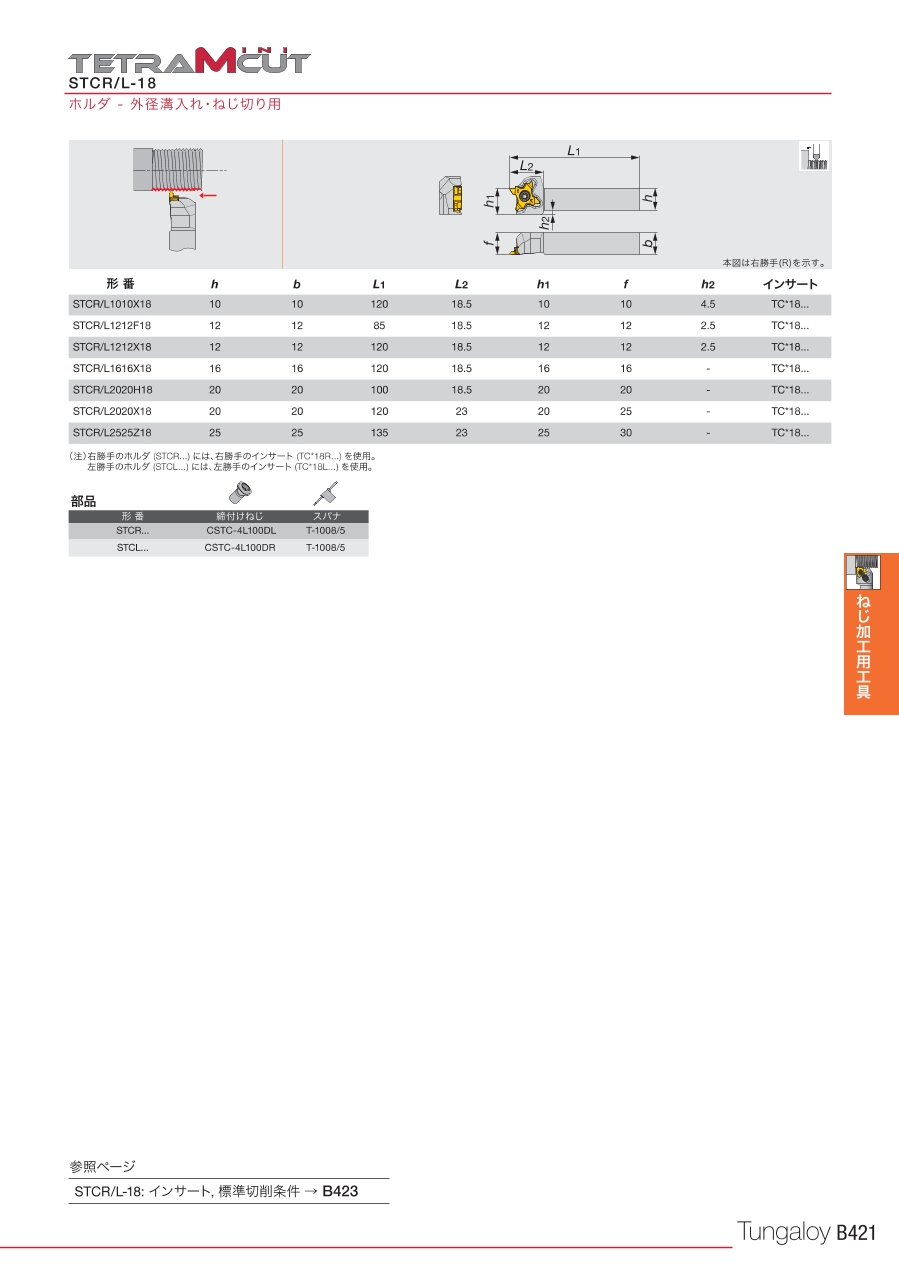

TetraMini-Cutシリーズ 外径溝入れ・ねじ切り加工用ホルダ STCR/L-18形 外形図

本図は右勝手（R）を示す。

型番リスト

表示件数
  • 1
    • 型番
    STCL1010X18
    STCL1212F18
    STCL1212X18
    STCL1616X18
    STCL2020H18
    STCL2020X18
    STCL2525Z18
    STCR1010X18
    STCR1212F18
    STCR1212X18
    STCR1616X18
    STCR2020H18
    STCR2020X18
    STCR2525Z18

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    クランプねじ

    		最小発注数量
    左
    10
    10
    120
    18.5
    10
    10
    CSTC-4L100DR
    1個
    左
    12
    12
    85
    18.5
    12
    12
    CSTC-4L100DR
    1個
    左
    12
    12
    120
    18.5
    12
    12
    CSTC-4L100DR
    1個
    左
    16
    16
    120
    18.5
    16
    16
    CSTC-4L100DR
    1個
    左
    20
    20
    100
    18.5
    20
    20
    CSTC-4L100DR
    1個
    左
    20
    20
    120
    23
    25
    20
    CSTC-4L100DR
    1個
    左
    25
    25
    135
    23
    30
    25
    CSTC-4L100DR
    1個
    右
    10
    10
    120
    18.5
    10
    10
    CSTC-4L100DL
    1個
    右
    12
    12
    85
    18.5
    12
    12
    CSTC-4L100DL
    1個
    右
    12
    12
    120
    18.5
    12
    12
    CSTC-4L100DL
    1個
    右
    16
    16
    120
    18.5
    16
    16
    CSTC-4L100DL
    1個
    右
    20
    20
    100
    18.5
    20
    20
    CSTC-4L100DL
    1個
    右
    20
    20
    120
    23
    25
    20
    CSTC-4L100DL
    1個
    右
    25
    25
    135
    23
    30
    25
    CSTC-4L100DL
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,810円
    ( 11,891円 )
    1日目
    11,390円
    ( 12,529円 )
    1日目
    11,390円
    ( 12,529円 )
    1日目
    11,680円
    ( 12,848円 )
    1日目
    13,140円
    ( 14,454円 )
    1日目
    13,140円
    ( 14,454円 )
    1日目
    15,700円
    ( 17,270円 )
    1日目
    10,810円
    ( 11,891円 )
    1日目
    11,390円
    ( 12,529円 )
    1日目
    11,390円
    ( 12,529円 )
    1日目
    11,680円
    ( 12,848円 )
    1日目
    13,140円
    ( 14,454円 )
    1日目
    13,140円
    ( 14,454円 )
    1日目
    15,700円
    ( 17,270円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・汎用から小型旋盤まで幅広く対応。
    ・溝幅：W=0.33～3.0mmに対応。

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
