タンガロイ

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形
通常単価(税別)
53,350円～87,470円
税込単価
58,685円～96,217円

【仕様】・工具径：Φ40、42、50、52、63、66mm・ボアタイプ【特長】...

詳細情報を確認する

ご注意

  • カッタ本体には、チップは付属しておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
未確定：候補が11型番あります。
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

高生産性形状加工の二刀流

多機能・高信頼性ボディ

■ラジアスタイプ・高切込み高送りタイプの2種類のインサートが搭載可能

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 製品仕様関連画像1


■加工中のインサートのズレを防止する高剛性インサートクランプ

  • インサートを4平面で強固に固定（ツイストクランプテクノロジー）
  • クランプ駒を不要とし、大きな切りくずポケットを形成。
    圧倒的な切りくず排出性を実現し、多種多様な加工形態に対応。
三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 製品仕様関連画像2
三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 製品仕様関連画像3

性能・試験情報

炭素鋼加工での寿命比較

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 炭素鋼加工での寿命比較
［P］鋼
カッタ : TXLN06M050B22.0R05（DCX = 50 mm, z = 1）
インサート : LNMX0607ZER-HJ AH3135
被削材 : S55C / C55 （205HB）
切削速度 : Vc = 200 m/min
刃当り送り : fz = 1.0 mm/t
切込み : ap = 2.0 mm
切削幅 : ae = 32 mm
切削油 : 乾式

切りくず形状の比較（溝加工）

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 切りくず形状の比較（溝加工）
［P］鋼
カッタ : TXLN06M050B22.0R05（DCX = 50 mm, z = 5）
インサート : LNMX0607ZER-MJ AH3135
被削材 : S55C / C55 （205HB）
切削速度 : Vc = 150 m/min
刃当り送り : fz = 0.6 mm/t
切込み : ap = 2.0 mm
切削幅 : ae = 50 mm
切削油 : 乾式

工具鋼加工での寿命比較

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 工具鋼加工での寿命比較
［P］鋼
カッタ : TXLN04M050B22.0R07（DCX = 50 mm, z = 7）
インサート : LNMX0405R4-MJ AH3135
被削材 : SKD11 / 1.2379 （300HB）
切削速度 : Vc = 190 m/min
刃当り送り : fz = 0.5 mm/t
切込み : ap = 0.75 mm
切削幅 : ae = 25 mm
切削油 : 湿式

プラ金型鋼加工での寿命比較

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 プラ金型鋼加工での寿命比較
［P］鋼
カッタ : TXLN05M040B16.0R05（DCX = 40 mm, z = 1）
インサート : LNMX0506R5-MJ AH3135
被削材 : NAK80 （41HRC）
切削速度 : Vc = 150 m/min
刃当り送り : fz = 0.3 mm/t
切込み : ap = 1.5 mm
切削幅 : ae = 27 mm
切削油 : 乾式

高硬度鋼加工での寿命比較

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 高硬度鋼加工での寿命比較
［H］高硬度材
カッタ : TXLN06M050B22.0R05（DCX = 50 mm, z = 1）
インサート : LNMX0607R6-MJ AH120
被削材 : SKD61 / 1.2344 （55HRC）
切削速度 : Vc = 70 m/min
刃当り送り : fz = 0.15 mm/t
切込み : ap = 1.0 mm
切削幅 : ae = 32 mm
切削油 : 乾式

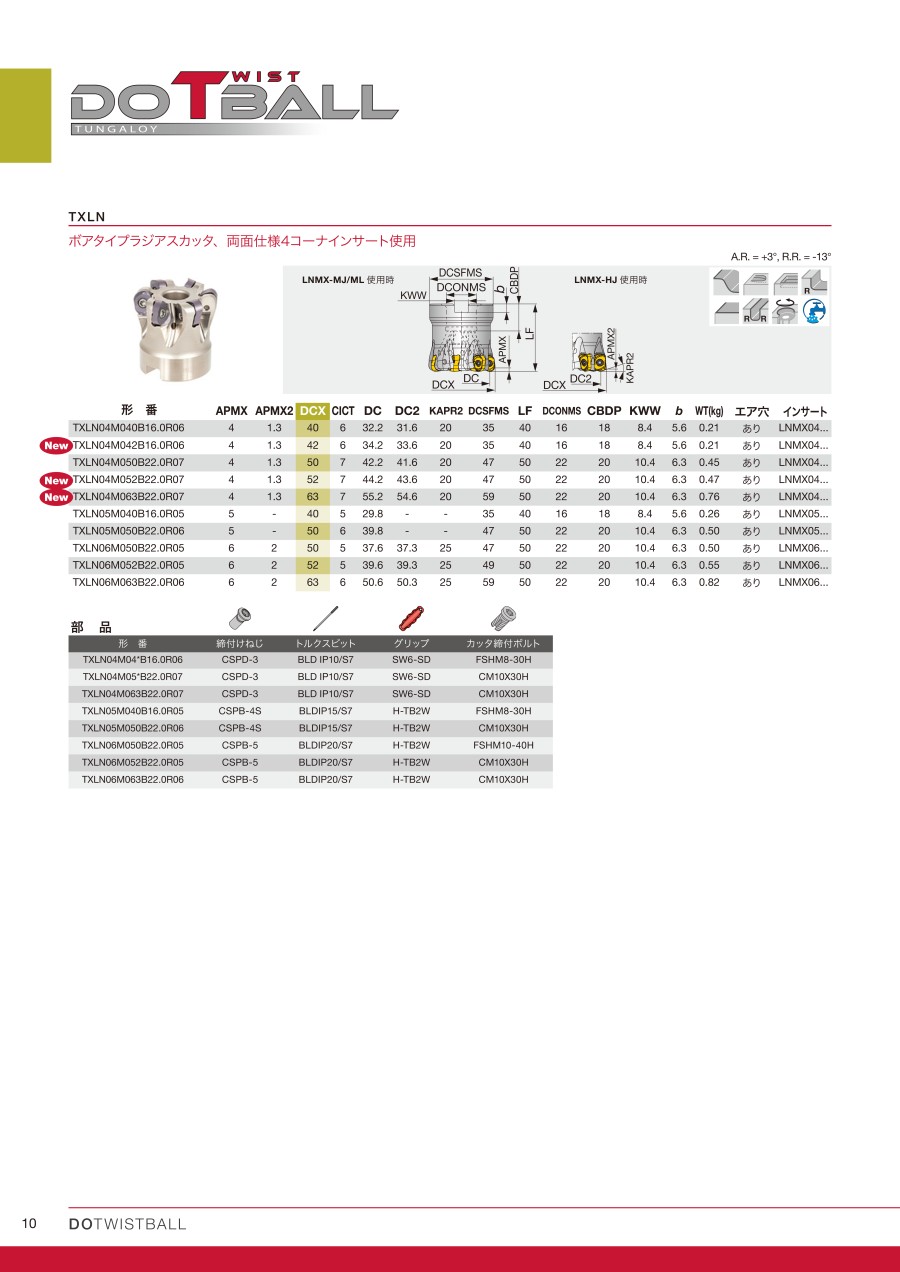

外形図

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 外形図1

LNMX-MJ／ML使用時

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 外形図2

LNMX-HJ使用時

使用方法・使用事例

使用方法

加工形態

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用方法1
三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用方法2

MJ、ML

型番DCX有効刃長
APMX		最大傾斜角
RMPX		最大突込み
深さ
A		最大突き
加工幅
W		最小加工
穴径
φD1		最大加工
穴径
φD2		繰り広げ時
最大切削幅
ae
TXLN04M040B16.0R064041.2º0.64687835
TXLN04M042B16.0R064241.1º0.64728237
TXLN04M050B22.0R075040.9º0.64889845
TXLN04M052B22.0R075240.8º0.649210247
TXLN04M063B22.0R076340.7º0.7411412458

HJ

型番DCX有効刃長
APMX		最大傾斜角
RMPX		最大突込み
深さ
A		最大突き
加工幅
W		最小加工
穴径
φD1		最大加工
穴径
φD2		繰り広げ時
最大切削幅
ae
TXLN04M040B16.0R06401.31.4º0.74.1677835.5
TXLN04M042B16.0R06421.31.3º0.74.1718237.5
TXLN04M050B22.0R07501.31º0.74.1879845.5
TXLN04M052B22.0R07521.30.9º0.74.19110247.5
TXLN04M063B22.0R07631.30.8º0.74.111312458.5

使用事例

加工部品名建機アタッチメント部品冶具部品
カッタTXLN05M050B22.0R06 （ φ50, z = 6）TXLN06M063B22.0R06 （ φ63, z = 6）
インサートLNMX0506R5-MJLNMX0607R6-MJ
材種AH120AH120
被削材EH360A （48HRC）ステライト（60HRC）
三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用事例-1-1三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用事例-1-3
切削条件切削速度:
Vc （m/min）		190←15050
刃当り送り:
fz （mm/t）		0.3←0.20.2
送り速度:
Vf （mm/min）		2150←1000200←100
切込み:
ap （mm）		1.52
切削幅:
ae （mm）		-40
加工形状ヘリカル穴明け加工平面加工
切削油外部給油エアブロー
使用機械立形M/C（BT50）立形M/C（BT50）
結果三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用事例-1-2
優れた切りくず排出性と強靭な切れ刃により、送り速度2.2 倍にて安定した加工を実現。		三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用事例-1-4
優れた切れ刃強度により、欠損を抑制し、工具寿命が安定。
加工部品名金型
カッタTXLN05M050B22.0R06 （ φ50, z = 6）
インサートLNMX0506R5-MJ
材種AH3135
被削材SKD11 （35HRC）
三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用事例-2-1
切削条件切削速度 : Vc （m/min）200←180
刃当り送り : fz （mm/t）0.9←0.8
送り速度 : Vf （mm/min）7000←5500
切込み : ap （mm）1
切削幅 : ae （mm）22
加工形状掘り込み加工
切削油エアブロー
使用機械立形M/C（BT50）
結果三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用事例-2-2
強靭な切れ刃により、高送り加工で安定した寿命を達成。加工能率も1.3 倍となった。
加工部品名金型プレス金型ベース
カッタTXLN04M050B22.0R07 （φ50, z = 7）TXLN06M050B22.0R05 （φ50, z = 5）
インサートLNMX0405ZER-HJLNMX0607ZER-HJ
材種AH120AH3135
被削材DAC10 （48HRC）FC250
三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用事例-3-1三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用事例-3-3
切削条件切削速度:
Vc （m/min）		100150
刃当り送り:
fz （mm/t）		 0.44←0.391.2
送り速度:
Vf （mm/min）		1,9616000
切込み:
ap （mm）		0.52←1.5
切削幅:
ae （mm）		-50
加工形状等高線加工倣い加工、平面加工
切削油乾式乾式
使用機械立形M/C （BT50）門型機 （BT50）
結果三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用事例-3-2
DoTwistBall は他社品に対し4 倍の寿命を達成。		三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 使用事例-3-4
切込みをUP して加工能率1.4 倍を達成。

推奨切削条件

推奨切削条件表

ラジアス（MJ, ML） 用 標準切削条件

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 ラジアス(MJ, ML) 用 標準切削条件

高送り（HJ）用標準切削条件

LNMX04-HJ

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 高送り(HJ)用標準切削条件LNMX04-HJ-1
三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 高送り(HJ)用標準切削条件LNMX04-HJ-2

LNMX06-HJ

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 高送り(HJ)用標準切削条件LNMX06-HJ-1
三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 高送り(HJ)用標準切削条件LNMX06-HJ-2

MJ、ML用

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 推奨切削条件1

LNMX04-HJ

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 推奨切削条件2

LNMX06-HJ

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 推奨切削条件3

工具径：DCX（mm）、回転数：n（min-1）、送り速度：Vf（mm/min）、最大切込み APMX=1.3mm、刃数：CICT

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 推奨切削条件4

工具径：DCX（mm）、回転数：n（min-1）、送り速度：Vf（mm/min）、最大切込み APMX=2mm、刃数：CICT

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 推奨切削条件5

適用被削材

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 推奨切削条件6

★：第一選択／☆：第二選択／●：設定アイテム

選定サポート情報

部品

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 選定サポート情報1

※ 推奨締付けトルク（N・m）：CSPD-3=2.5、CSPB-4S=3.5、CSPB-5=5

高送り加工

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 選定サポート情報2

アイコン一覧

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 選定サポート情報3

ラジアス

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 選定サポート情報4

アイコン一覧

三次元加工用ラジアスカッタ DoTwist-Ballシリーズ TXLN形 選定サポート情報3

注意・禁止事項

安全上の注意点

  • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
  • 切れ刃が鋭利なため素手でさわらないでください。
  • 切れ味を確認して早めに工具交換を行ってください。
  • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
    また、不水溶性切削油を使用する場合は防火対策が必要です。

型番リスト

表示件数
  • 1
    • 型番
    TXLN04M040B16.0R06
    TXLN04M042B16.0R06
    TXLN04M050B22.0R07
    TXLN04M052B22.0R07
    TXLN04M063B22.0R07
    TXLN04M066B27.0R07
    TXLN05M040B16.0R05
    TXLN05M050B22.0R06
    TXLN06M050B22.0R05
    TXLN06M052B22.0R05
    TXLN06M063B22.0R06

    刃径 D

    (φ)

    全長 (L)

    (mm)

    刃数

    (枚)

    最大切り込み深さ (Ad)

    (mm)

    適合インサート

    寸法 b

    (mm)

    寸法 DCSFMS

    寸法 CBDP

    (mm)

    寸法 DCONMS

    (mm)

    寸法 KWW

    (mm)

    CADデータ有無

    (2D/3D)

    カッタ締付けボルト

    		最小発注数量
    40
    40
    6
    4
    LNMX04□□
    5.6
    35mm
    18
    16
    8.4
    2D/3D
    FSHM8-30H
    1個
    42
    40
    6
    4
    LNMX04□□
    5.6
    35mm
    18
    16
    8.4
    -
    FSHM8-30H
    1個
    50
    50
    7
    4
    LNMX04□□
    6.3
    47mm
    20
    22
    10.4
    2D/3D
    CM10X30H
    1個
    52
    50
    7
    4
    LNMX04□□
    6.3
    47mm
    20
    22
    10.4
    -
    CM10X30H
    1個
    63
    50
    7
    4
    LNMX04□□
    6.3
    59mm
    20
    22
    10.4
    -
    CM10X30H
    1個
    66
    50
    7
    4
    LNMX04□□
    7
    60mm
    22
    27
    12.4
    -
    CM12X30H
    1個
    40
    40
    5
    5
    LNMX05□□
    5.6
    35mm
    18
    16
    8.4
    -
    FSHM8-30H
    1個
    50
    50
    6
    5
    LNMX05□□
    6.3
    47mm
    20
    22
    10.4
    -
    CM10X30H
    1個
    50
    50
    5
    6
    LNMX06□□
    6.3
    47mm
    20
    22
    10.4
    -
    FSHM10-40H
    1個
    52
    50
    5
    6
    LNMX06□□
    6.3
    49mm
    20
    22
    10.4
    -
    CM10X30H
    1個
    63
    50
    6
    6
    LNMX06□□
    6.3
    59mm
    20
    22
    10.4
    -
    CM10X30H
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    73,430円
    ( 80,773円 )
    1日目
    67,830円
    ( 74,613円 )
    1日目
    77,850円
    ( 85,635円 )
    1日目
    77,250円
    ( 84,975円 )
    1日目
    87,000円
    ( 95,700円 )
    1日目
    87,470円
    ( 96,217円 )
    1日目
    69,260円
    ( 76,186円 )
    1日目
    57,030円
    ( 62,733円 )
    1日目
    53,350円
    ( 58,685円 )
    1日目
    53,350円
    ( 58,685円 )
    1日目
    63,480円
    ( 69,828円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・工具径：Φ40、42、50、52、63、66mm
    ・ボアタイプ
    【特長】
    ・高送り加工用HJインサートも使用可能
    ・倍速切削を追求した倣い加工用カッタ、ラジアスおよび高送り用インサートに独創的なねじれ形状を採用し、さらに強固なクランプ機構による安定加工を実現

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
