製品特長・仕様
製品の基本仕様・特長
| 型番 | ガード形状 | 仕様 | 電圧（V） | 質量（kg） | 付属品 |
|---|---|---|---|---|---|
| LEDB-67301（K） | 全周配光タイプ | 屋外用 天井面・壁面・床置き取付け兼用 防水性能：防湿・防雨形 | 100 | 1.1 | 絶縁座付き 木ねじ（2本） |
| LEDB-67301（S） | |||||
| LEDB-67302（K） | 上方遮光タイプ | 1.1 | |||
| LEDB-67302（S） | |||||
| LEDB-67303（K） | 上方・片面遮光タイプ | 1.2 | |||
| LEDB-67303（S） | |||||
| LEDB-67304（K） | 上方遮光タイプ | 1.2 | |||
| LEDB-67304（S） | |||||
| LEDB-67305（K） | 全周配光タイプ | 1.1 | |||
| LEDB-67305（S） | |||||
| LEDB-67307（K） | - | 屋外用 壁面・天井面取付け兼用 防水性能：防湿・防雨形 | 1.7 | ||
| LEDB-67307（S） | - | ||||
| LEDB-67308（K） | - | 1.8 | |||
| LEDB-67308（S） | - | ||||
| LEDB-67309（K） | - | 1.9 | |||
| LEDB-67309（S） | - |
【部品】
LEDB-67301（K）（S）／LEDB-67302（K）（S）／LEDB-67303（K）（S）
| 部番 | 部品名 | 個数 | 材質 | 摘要 | |
|---|---|---|---|---|---|
| LEDB-67301（K） LEDB-67302（K） LEDB-67303（K） | LEDB-67301（S） LEDB-67302（S） LEDB-67303（S） | ||||
| 1 | グローブ | 1 | PC（ポリカーボネート樹脂） | 乳白 | |
| 2 | 本体 | 1 | ADC（アルミダイカスト） | アクリル焼付塗装（グレーイッシュブラック） | アクリル焼付塗装（メタリックシルバー） |
| 3 | ガード | 1 | ADC（アルミダイカスト） | アクリル焼付塗装（グレーイッシュブラック） | アクリル焼付塗装（メタリックシルバー） |
| 4 | ランプ | 1 | - | LEDユニットフラット形（別売） | |
| 5 | ソケット | 1 | PC（ポリカーボネート樹脂） | DFS-2210 | |
| 6 | 端子台 | 1 | PP（ポリプロピレン樹脂） | DFC-3623 | |
| 7 | パッキン | 1 | SR（シリコーンゴム）φ6 | 白 | |
| 8 | パッキン | 1 | SR（シリコーンゴム） | 半透明 | |
| 9 | 取付けねじ | 2 | SUS（ステンレス鋼） | M4（皿ねじ）黒 | M4（皿ねじ）素地 |
LEDB-67304（K）（S）
| 部番 | 部品名 | 個数 | 材質 | 摘要 | |
|---|---|---|---|---|---|
| LEDB-67304（K） | LEDB-67304（S） | ||||
| 1 | グローブ | 1 | PC（ポリカーボネート樹脂） | 透明 | |
| 2 | 本体 | 1 | ADC（アルミダイカスト） | アクリル焼付塗装（グレーイッシュブラック） | アクリル焼付塗装（メタリックシルバー） |
| 3 | 上方遮光ガード | 1 | ADC（アルミダイカスト） | アクリル焼付塗装（グレーイッシュブラック） | アクリル焼付塗装（メタリックシルバー） |
| 4 | ランプ | 1 | - | LEDユニットフラット形（別売） | |
| 5 | ソケット | 1 | PC（ポリカーボネート樹脂） | DFS-2210 | |
| 6 | 端子台 | 1 | PP（ポリプロピレン樹脂） | DFC-3623 | |
| 7 | パッキン | 1 | SR（シリコーンゴム）φ6 | 白 | |
| 8 | パッキン | 1 | SR（シリコーンゴム） | 半透明 | |
| 9 | 取付けねじ | 2 | SUS（ステンレス鋼） | M4（皿ねじ）黒 | M4（皿ねじ）素地 |
| 10 | デザインルーバ | 3 | PMMA（アクリル樹脂） | 乳白 | |
| 11 | 取付けねじ | 2 | SUS（ステンレス鋼） | M3 | |
LEDB-67305（K）（S）
| 部番 | 部品名 | 個数 | 材質 | 摘要 | |
|---|---|---|---|---|---|
| LEDB-67305（K） | LEDB-67305（S） | ||||
| 1 | グローブ | 1 | PC（ポリカーボネート樹脂） | 透明 | |
| 2 | 本体 | 1 | ADC（アルミダイカスト） | アクリル焼付塗装（グレーイッシュブラック） | アクリル焼付塗装（メタリックシルバー） |
| 3 | ガード | 1 | ADC（アルミダイカスト） | アクリル焼付塗装（グレーイッシュブラック） | アクリル焼付塗装（メタリックシルバー） |
| 4 | ランプ | 1 | - | LEDユニットフラット形（別売） | |
| 5 | ソケット | 1 | PC（ポリカーボネート樹脂） | DFS-2210 | |
| 6 | 端子台 | 1 | PP（ポリプロピレン樹脂） | DFC-3623 | |
| 7 | パッキン | 1 | SR（シリコーンゴム）φ6 | 白 | |
| 8 | パッキン | 1 | SR（シリコーンゴム） | 半透明 | |
| 9 | 取付けねじ | 2 | SUS（ステンレス鋼） | M4（皿ねじ）黒 | M4（皿ねじ）素地 |
| 10 | 円すいルーバ | 1 | PMMA（アクリル樹脂） | 乳白 | |
| 11 | 取付けねじ | 2 | SUS（ステンレス鋼） | M3 | |
LEDB-67307（K）（S）／LEDB-67308（K）（S）／LEDB-67309（K）（S）
| 部番 | 部品名 | 個数 | 材質 | 摘要 | |
|---|---|---|---|---|---|
| LEDB-67307（K） LEDB-67308（K） LEDB-67309（K） | LEDB-67307（S） LEDB-67308（S） LEDB-67309（S） | ||||
| 1 | グローブ | 1 | PMMA（アクリル樹脂） | 乳白 | |
| 2 | 本体 | 1 | ADC（アルミダイカスト） | アクリル焼付塗装（グレーイッシュブラック） | アクリル焼付塗装（メタリックシルバー） |
| 3 | ガード | 1 | ADC（アルミダイカスト） | アクリル焼付塗装（グレーイッシュブラック） | アクリル焼付塗装（メタリックシルバー） |
| 4 | ランプ | 1 | - | LEDユニットフラット形（別売） | |
| 5 | ソケット | 1 | PC（ポリカーボネート樹脂） | DFS-2210 | |
| 6 | 端子台 | 1 | PP（ポリプロピレン樹脂） | DFC-3623 | |
| 7 | パッキン | 1 | SR（シリコーンゴム）φ6 | 白 | |
| 8 | パッキン | 1 | SR（シリコーンゴム） | 白 | |
| 9 | 取付けねじ | 4 | SUS（ステンレス鋼） | M4（皿ねじ） | |

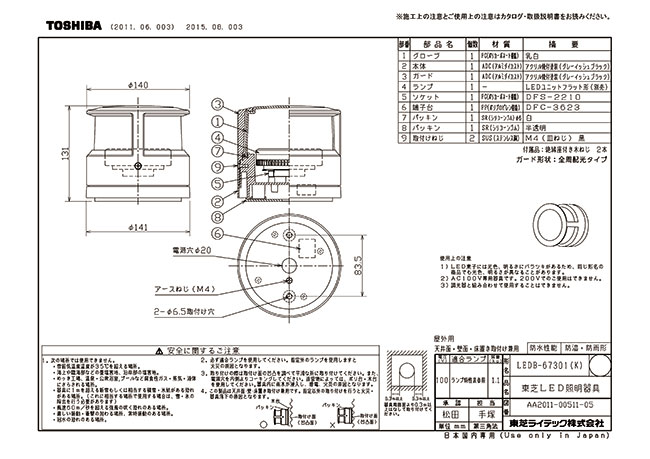

外形図
LEDB-67301（K）（S）
LEDB-67302（K）（S）
LEDB-67303（K）（S）
LEDB-67304（K）（S）
LEDB-67305（K）（S）
LEDB-67307（K）（S）
LEDB-67308（K）（S）
LEDB-67309（K）（S）
使用方法・使用事例
器具周囲面より0.3m以上はなして取り付けてください。
注意・禁止事項
使用上の注意
（1）LED素子には光色、明るさにバラツキがあるため、同じ型番の商品でも光色、明るさが異なることがあります。
（2）AC100V専用器具です。200Vでのご使用はできません。
（3）調光器と組み合わせて使用することはできません。
安全に関するご注意
1. 次の場所では使用できません。
- 雰囲気温度温度が35℃を超える場所。
- 海上や臨海部などの重塩害地、沿岸部の塩害地。
- めっき工場、温泉・公衆浴室、プールなど腐食性ガス・蒸気・液体にさらされる場所。
- 器具に1mを超える新雪もしくは相当する積雪・氷結がある恐れがある場所。（これに相当する場所で使用する場合は、雪・氷の除去を行う必要があります）
- 風速60m/秒を超える強風の吹く恐れのある場所。
- 激しい振動・衝撃の加わる場所、常時振動のある場所。
- 冠水の恐れのある場所。
- 2. 必ず適合ランプを使用してください。指定外のランプを使用しますと火災の原因となります。
- 3. 取り付けの際は取付け面の凹凸を調べて平滑な所に取り付けてください。また、電源穴を内側よりコーキングしてください。造営物によっては、ポリ台・木台を使用してください。器具内に雨水が浸入し、感電、火災の原因となります。
LEDB-67301（K）（S）、LEDB-67302（K）（S）、LEDB-67303（K）（S）、LEDB-67304（K）（S）、LEDB-67305（K）（S）
- この製品は天井面・壁・床置き取付け兼用です。指定以外の取り付けを行うと火災・器具落下の原因となります。
LEDB-67307（K）（S）、LEDB-67308（K）（S）、LEDB-67309（K）（S）
- この製品は壁面・天井面取付け兼用です。指定以外の取り付けを行うと火災・器具落下の原因となります。
LEDB-67309(S)の仕様・寸法情報
絞り込み条件
消費電力(W)
- 8
- 5
詳細タイプ
- 全周配光、天井面・壁面・床置取付兼用
- 前方・測方遮光、天井面・壁面・床置取付兼用
- 前方遮光、天井面・壁面・床置取付兼用
- 前方遮光・ルーバー付、天井面・壁面・床置取付兼用
- 天井面・壁面取付専用
全光束(lm)
- 220
- 170
- 180
- 310
- 370
- 390
- 500
サイズ(mm)
- φ140×131
- φ140×134
- φ265×94
- φ265×105
色
- グレーイッシュブラック
- メタリックシルバー
JANコード
- 4974550431057
- 4974550430906
- 4974550430913
- 4974550430920
- 4974550430937
- 4974550430944
- 4974550430951
- 4974550430968
- 4974550430975
- 4974550430982
- 4974550430999
- 4974550431002
- 4974550431019
- 4974550431026
- 4974550431033
- 4974550431040
内容量
- 1個
タイプ
- LEDB
出荷日
- すべて
- 5日以内
詳細情報
基本情報
景観に調和するあかりとコンパクトデザイン。
【特長】
・豊富なラインアップ。
・8種類の配光パターンの灯具と、グレーイッシュブラックとメタリックシルバーの2種類の本体色、合計16機種をラインアップしました。
・交換可能なLEDユニットフラット形ランプ。
・LEDユニットフラット形400～700シリーズに適合。
・光色は昼白色と電球色の2色から選択できます。
・用途や季節に応じて光色などを変更できるので、より景観と一体化した照明空間が創り出せます。
・従来器具と比べて、より薄く小さくなりました。
・ランニングコスト約77％削減を実現。
・従来器具（コンパクト形蛍光灯器具）と比較して約77%の省エネ。
・保護等級：IP23。
・調光はできません。
