住友電工

細穴放電加工用Cu-W パイプ電極 ST-P（銅タングステンパイプ）【10個入り】

細穴放電加工用Cu-W パイプ電極 ST-P（銅タングステンパイプ）
  • 細穴放電加工用Cu-W パイプ電極 ST-P（銅タングステンパイプ）
  • 細穴放電加工用Cu-W パイプ電極 ST-P（銅タングステンパイプ）
  • 外径公差 (mm)
    ±0.01
未確定：候補が11型番あります。
    数量：

    型番リスト

    表示件数
  • 1
    • 型番
    ST-P-0.2-230
    ST-P-0.3-230
    ST-P-0.4-230
    ST-P-0.5-230
    ST-P-0.6-250
    ST-P-0.8-250
    ST-P-0.15-200
    ST-P-1.0-250
    ST-P-1.2-250
    ST-P-1.5-250
    ST-P-2.0-250

    外径

    (mm)

    長さ

    (mm)

    		最小発注数量
    0.20
    230
    1パック

    10個入り

    0.30
    230
    1パック

    10個入り

    0.40
    230
    1パック

    10個入り

    0.50
    230
    1パック

    10個入り

    0.60
    250
    1パック

    10個入り

    0.80
    250
    1パック

    10個入り

    0.15
    200
    1パック

    10個入り

    1.00
    250
    1パック

    10個入り

    1.20
    250
    1パック

    10個入り

    1.50
    250
    1パック

    10個入り

    2.00
    250
    1パック

    10個入り

    通常単価(税別) (税込単価)
    通常出荷日
    56,550円
    ( 62,205円 )
    39日目
    28,000円
    ( 30,800円 )
    19日目
    28,000円
    ( 30,800円 )
    39日目
    28,000円
    ( 30,800円 )
    39日目
    28,000円
    ( 30,800円 )
    16日目
    28,000円
    ( 30,800円 )
    4日目
    78,000円
    ( 85,800円 )
    39日目
    28,000円
    ( 30,800円 )
    39日目
    33,930円
    ( 37,323円 )
    39日目
    36,075円
    ( 39,683円 )
    39日目
    39,203円
    ( 43,123円 )
    39日目
  • 1

    • 詳細情報

    基本情報

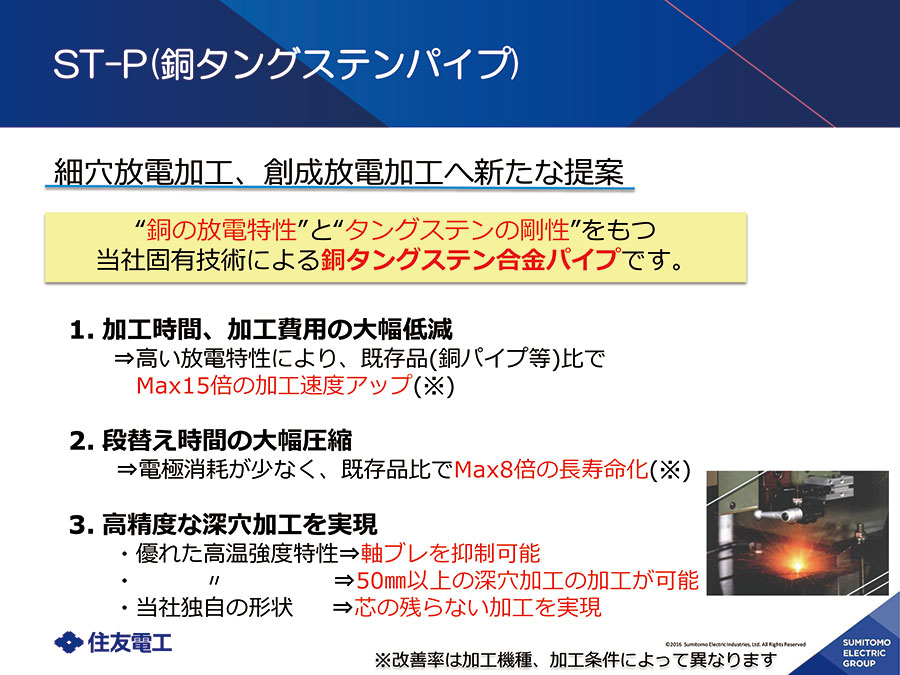

    "銅の放電特性"と"タングステンの剛性"をもつ住友電工固有技術による銅タングステン合金パイプです。
    【特長】
    ・加工時間、総加工費用の大幅削減。
    ・高い放電特性により、既存品（銅パイプ等）比でMax15倍の加工速度アップ（※改善率は加工機種、加工条件によって異なります）。
    ・段取り時間の大幅圧縮。
    ・電極消耗が少なく、既存品比でMax8倍の長寿命化（※改善率は加工機種、加工条件によって異なります）。
    ・高精度な深穴加工を実現。
    ・優れた高温強度特性が軸ブレの抑制、50mm以上の深穴加工の加工を可能に。
    ・独自形状が芯の残らない加工を実現。

    商品情報

    製品特長・仕様

    性能・試験情報

    ・優れた放電特性
    加工速度が向上するだけでなく、電極消耗も少ないため、創成放電加工にも最適です。

    加工速度, 消耗改善事例

    加工物超硬G5SKD11
    厚さ10mmt40mmt10mmt
    電極径（mm）φ0.15φ0.25φ0.8φ0.25φ0.8
    加工速度（Cu比）2.0倍1.2倍1.6倍1.1倍1.1倍
    電極消耗（Cu比）1/51/81/61/71/2
    加工液水性油性油性
    -パイプ
    ST-P
    外径公差±0.01mm
    弦長内
    の隙間（反り）    		長さ
    200、300mm
    φ0.15～0.50mm0.10mm以下
    長さ
    250mm
    φ0.60～3.50mm0.06mm
    以下


    ・高鋼性
    放電による電極のぶれが小さく、精度よく安定した深穴加工を実現します。

    パイプ電極を用いた加工イメージ

    細穴放電加工用Cu-W パイプ電極 ST-P（銅タングステンパイプ）【10個入り】 パイプ電極を用いた加工イメージ図1

    STP使用時

    細穴放電加工用Cu-W パイプ電極 ST-P（銅タングステンパイプ）【10個入り】 パイプ電極を用いた加工イメージ図2

    他パイプ電極使用時



    ・高鋼性
    パイプ振動耐力（剛性）を示すヤング率が大幅に向上します。

    細穴放電加工用Cu-W パイプ電極 ST-P（銅タングステンパイプ）【10個入り】 ヤング率表

    製品の基本仕様・特長

    公称外径
    （mm）    		パイプ
    ST-P
    0.15200
    0.20230
    0.30230
    0.40230
    0.50230
    0.60250
    0.80250
    1.00250
    1.50250
    2.00250

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    細穴放電加工用Cu-W パイプ電極 ST-P（銅タングステンパイプ）のレビュー
    5平均満足度：5.01件のレビュー
