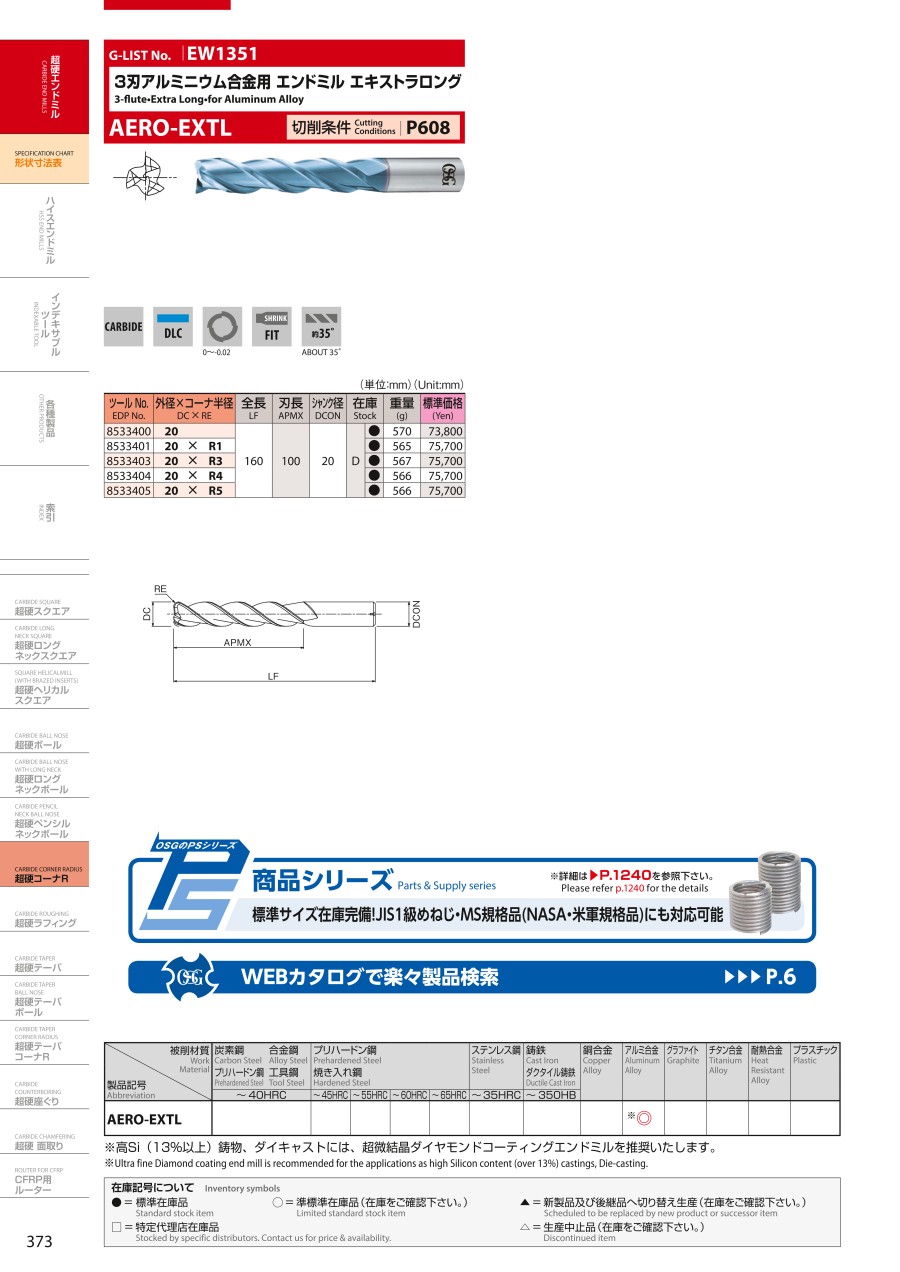

3刃アルミニウム合金用 エンドミル エキストラロング AERO-EXTL
- 数量スライド割引
- 通常単価(税別)
- 66,963円～68,741円
- 税込単価
- 73,659円～75,615円
【特長】・高出力機械の性能を最大限活用！・大型アルミ部品の高能率加工に最適！・...
詳細情報を確認する- 加工用途（加工形状）
- 平面 / 側面 / 溝
- 工具材質
- 超硬
- 被削材
- アルミ
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 非鉄用（DLC）
- 標準/追加工区分
- メーカー標準品
- 刃径 (mm)
- 20
- 刃数 (枚)
- 3
- 刃長 (mm)
- 100
- シャンク径 (mm)
- 20
- 全長 (mm)
- 160
- CADデータ有無 (2D/3D)
- 2D/3D
ご注意
- 高Si（13%以上）鋳物、ダイキャストには、超微結晶ダイヤモンドコーティングエンドミルを推奨いたします。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
商品情報
製品特長・仕様
製品の基本仕様・特長
ラインナップ
性能・試験情報
加工事例
| 使用工具 | AERO-EXTL φ20×R3 |
|---|---|
| 被削材 | A7075 |
| 切削速度 | 898m/min （14,300min-1） |
| 送り速度 | 6,435mm/min |
| 切削油剤 | 水溶性切削油剤 |
| 使用機械 | 5軸マシニングセンタ（HSK-A63） |
Size:490 × 490 × 35（mm）
外形図
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
切削条件時の注意
1． この切削条件表はアルミニウム合金高能率加工用マシニングセンタでの加工を対象としたものです。
2． 切りくずは切削油剤・エアブロー等で強制排出を行って下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
66,963円 ( 73,659円 ) | 1日目 |
68,741円 ( 75,615円 ) | 1日目 |
68,741円 ( 75,615円 ) | 1日目 |
68,741円 ( 75,615円 ) | 1日目 |
68,741円 ( 75,615円 ) | 1日目 |
詳細情報
基本情報
【特長】
・高出力機械の性能を最大限活用！
・大型アルミ部品の高能率加工に最適！
・シャープなエッジで鋭い切れ味！（薄い膜厚 1μm）
ご注意
- 高Si（13%以上）鋳物、ダイキャストには、超微結晶ダイヤモンドコーティングエンドミルを推奨いたします。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
