パナソニック溶接システム

省エネ普及型 CO2／MAG溶接機 RX1シリーズ用溶接電源

省エネ普及型 CO2／MAG溶接機 RX1シリーズ用溶接電源
  • 商品タイプ
    アーク溶接機
  • 電圧 (V)
    三相220 / 三相200
  • 溶接電源定格入力相数・電圧・周波数
    三相・AC200/220V・50/60Hz
  • 溶接電源電源電圧変動許容範囲 (V)
    AC200：180～220/AC220：198～242
  • 適用ワイヤ
    軟鋼/軟鋼FCW

ご注意

  • こちらの商品は電源のみの販売となります。
  • 本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。
未確定：候補が3型番あります。
    数量：

    型番リスト

    表示件数
  • 1
    • 型番
    YD-200RX1
    YD-350RX1
    YD-500RX1

    備考

    溶接電源定格入力

    (kVA(kW))

    溶接電源出力電流

    (A)

    溶接電源出力電圧

    (V)

    溶接電源最高無負荷電圧

    (V)

    溶接電源定格使用率

    溶接電源外形寸法(WXDXH)

    (mm)

    溶接電源質量

    (g)

    適用ワイヤ径(mm)

    ((　)内はオプション部品が必要)

    		最小発注数量
    ※2：軟鋼FCWは直径1.2mmワイヤのみ。
    6.4(6.0)
    DC200
    DC25
    DC79
    50％
    380×530×570
    48000
    0.8/0.9/1.0/1.2 ※2
    1個
    ※2：軟鋼FCWは直径1.2mmワイヤのみ。
    15.4(14.7)
    DC350
    DC36
    DC79
    50％
    380×530×570
    48000
    0.9/1.0/1.2 ※2
    1個
    -
    27.0(25.8)
    DC500
    DC45
    DC77
    60％
    380×530×670
    60000
    1.2/1.4/1.6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    290,364円
    ( 319,400円 )
    8日目
    336,814円
    ( 370,495円 )
    26日目
    532,850円
    ( 586,135円 )
    8日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・「堅牢創造」・「小型・軽量化」＆「簡単操作」を実現！

    ご注意

    • こちらの商品は電源のみの販売となります。
    • 本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

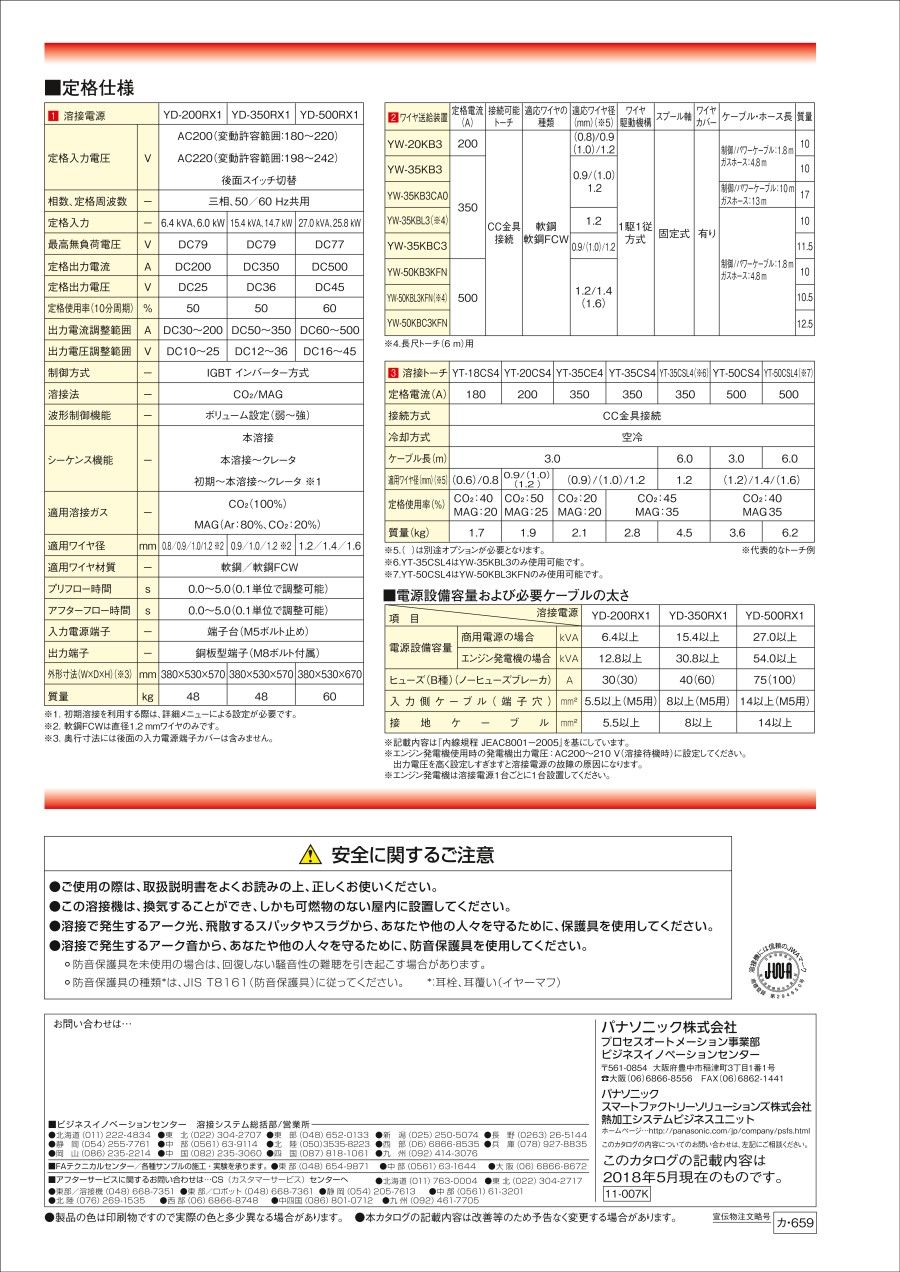

    省エネ普及型 CO2／MAG溶接機 RX1シリーズ用溶接電源 仕様

    構成機器リスト
    ※溶接には本製品（1）以外に、（2）～（4）の各機器（別売）および破線部と（）内の機材が必要ですので、別途お買い求めください。
    （1）溶接電源／（2）送給装置リモコン付／（3）トーチ／（4）ガス調整器


    型番YD-200RX1YD-350RX1YD-500RX1
    定格入力電圧VAC200（変動許容範囲：180～220）
    AC220（変動許容範囲：198～242）
    後面スイッチ切替
    相数、定格周波数-三相、50／60Hz共用
    定格入力-6.4kVA、6.0kW15.4kVA、14.7kW27.0kVA、25.8kW
    最高無負荷電圧VDC79DC79DC77
    定格出力電流ADC200DC350DC500
    定格出力電圧VDC25DC36DC45
    定格使用率（10分周期）%505060
    出力電流調整範囲ADC30～200DC50～350DC60～500
    出力電圧調整範囲VDC10～25DC12～36DC16～45
    制御方式-IGBT インバーター方式
    溶接法-CO2／MAG
    波形制御機能-ボリューム設定（弱～強）
    シーケンス機能-本溶接
    本溶接～クレータ
    初期～本溶接～クレータ※1
    適用溶接ガス-CO2（100%）
    MAG（Ar：80%、CO2：20%）
    適用ワイヤ径mm0.8/0.9/1.0/1.2 ※20.9/1.0/1.2 ※21.2/1.4/1.6
    適用ワイヤ材質-軟鋼／軟鋼FCW
    プリフロー時間s0.0～5.0（0.1単位で調整可能）
    アフターフロー時間s0.0～5.0（0.1単位で調整可能）
    入力電源端子-端子台（M5ボルト止め）
    出力端子-銅板型端子（M8ボルト付属）
    外形寸法（W×D×H）（※3）mm380×530×570380×530×570380×530×670
    質量kg484860

    ※1.初期溶接を利用する際は、詳細メニューによる設定が必要です。
    ※2.軟鋼FCWは直径1.2mmワイヤのみです。
    ※3.奥行寸法には後面の入力電源端子カバーは含みません。
