	室本鉄工（メリー印）エアニッパ（角型機械取付用）
	ベッセル角型エアーニッパー
	MASTER エアーハサミ

カタログ |

室本鉄工

ナイル MS-V型エヤーニッパ

通常単価(税別): 29,090円～42,417円

税込単価: 31,999円～46,659円

通常出荷日：4日目～6日目

【特長】・複動式タイプです。・四方口電磁弁の利用により、応対速度が速く特にロボット、マシン等への組み込...

商品タイプ
エアニッパ

未確定 3 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

四方口電磁弁により作動させてください。

型番（本体のみ）	質量（g）	空気消費量（cm³/回）	加圧力（N）	使用空気圧（MPa）
MS10V	345	107	1,387	0.4～0.5
MS20V	650	340	3,335	0.5～0.6
MS30V	1,150	569	5,376	0.5～0.6

規格表

型番（本体のみ）	各部寸法（mm）
型番（本体のみ）	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q
MS10V	116	36	30	41	46	28	28	23	M4	4.3	20	9	7	36	88	G1/8	ニップル R1/8×G1/4
MS20V	147	45	40	57	62	36	30	31	M4	5.3	26	12	9	45	119	G1/8	ニップル R1/8×G1/4
MS30V	185	56	60	55	65	46	40	33	M5	5.3	36	17	15	56	145	G1/8	ニップル R1/8×G1/4

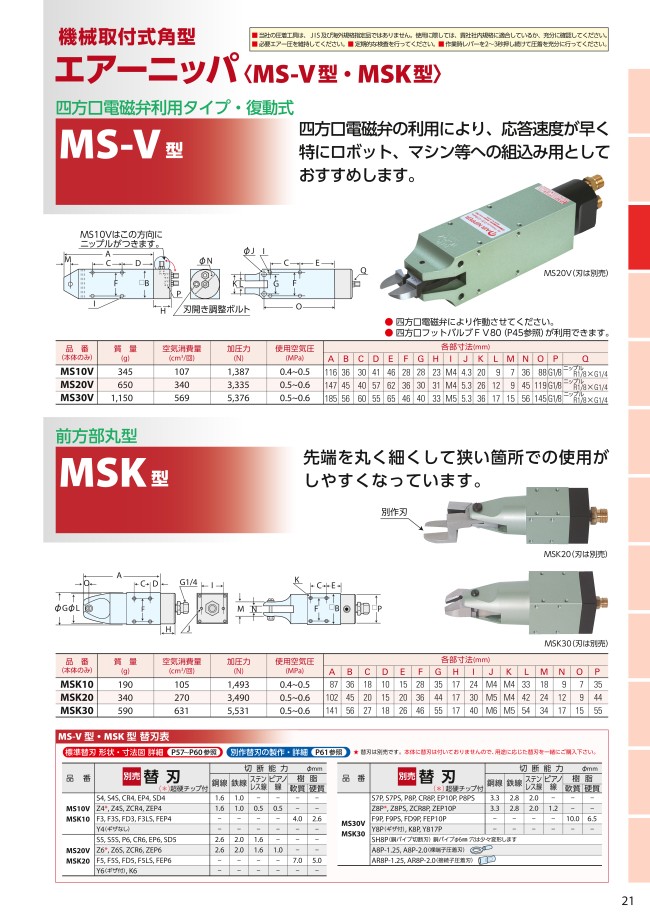

外形図

注意・禁止事項

室本鉄工の圧着工具は、JIS及び海外規格指定品ではありません。使用に際しては、貴社社内規格に適合しているか、充分に確認してください。
必要エアー圧を維持してください。
定期的な検査を行ってください。
作業時レバーを2～3秒押し続けて圧着を充分に行ってください。

商品TOP

カタログ (見開き版)

絞り込み条件：9 項目の仕様が未選択です

切断能力(鉄線)(mm)
- 1
- 1.5/2
- 2.8
切断能力(銅線)(mm)
- 1.6
- 2/2.6
- 3.3
加圧力(N)
- 1387
- 3335
- 5376
空気消費量(cm³/回)
- 107
- 340
- 569
使用空気圧(MPa)
- 0.4～0.5
- 0.5～0.6
適合替刃
- S4、S4S、CR4、EP4、Z4、Z4S、F3、F3S、FD3
- S5、S5S、P6、CR6、EP6、Z6、Z6S、F5、F5S、FD5
- S7P、P8P、CR8P、EP10P、Z8P、ZCR8P、F9P、F9PS、FD9P
切断能力(mm)
- ピアノ線0.5、樹脂軟質4、樹脂硬質2.6
- ピアノ線1、樹脂軟質7、樹脂硬質5
- ピアノ線1.2、樹脂軟質10、樹脂硬質6.5
トラスココード
- 852-3469
- 852-3467
- 852-3465
質量(g)
- 345
- 650
- 1150
タイプ
- MS
出荷日
すべて
4日以内
6日以内

型番リスト

表示件数

型番

MS10V

MS20V

MS30V

切断能力(鉄線)

(mm)

切断能力(銅線)

(mm)

加圧力

(N)

空気消費量

(cm³/回)

使用空気圧

(MPa)

適合替刃

切断能力

(mm)

トラスココード

質量(g)

最小発注数量

1	1.6	1387	107	0.4～0.5	S4、S4S、CR4、EP4、Z4、Z4S、F3、F3S、FD3	ピアノ線0.5、樹脂軟質4、樹脂硬質2.6	852-3465	345	1個
1.5/2	2/2.6	3335	340	0.5～0.6	S5、S5S、P6、CR6、EP6、Z6、Z6S、F5、F5S、FD5	ピアノ線1、樹脂軟質7、樹脂硬質5	852-3467	650	1個
2.8	3.3	5376	569	0.5～0.6	S7P、P8P、CR8P、EP10P、Z8P、ZCR8P、F9P、F9PS、FD9P	ピアノ線1.2、樹脂軟質10、樹脂硬質6.5	852-3469	1150	1個

通常単価(税別) (税込単価)	通常出荷日

29,090円 ( 31,999円 )	6日目
35,787円 ( 39,366円 )	4日目
42,417円 ( 46,659円 )	4日目

詳細情報

基本情報

【特長】
・複動式タイプです。
・四方口電磁弁の利用により、応対速度が速く特にロボット、マシン等への組み込み用としておすすめします。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
