マグネスケール

DK812S（汎用分解能タイプ）

通常単価(税別): 58,393円～72,784円

税込単価: 64,232円～80,062円

通常出荷日：1日目～3日目一部当日出荷可能

【特長】摺動力、耐久性に優れた新構造のベアリングを採用しており、本体φ8mmのスリム形状で機械計測用に...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

商品タイプ
測定子
測定範囲
12
最高分解能 (μm)
0.5
精度 (μm)
1.5(20 ℃にて)
測定力
(20 ℃にて)上方位:0.4±0.3N 0.6±0.5N(空気圧押出しタイプ)/横方位:0.5±0.3N 0.7±0.5N(空気圧押出しタイプ)/下方位:0.6±0.3N 0.8±0.5N(空気圧押出しタイプ)(空気圧:0.055MPaの時)
ケーブル長さ (m)
2.4
原点位置
スピンドル移動1mmの位置
スピンドル駆動方式
バネ押し出し/空気圧押出し(DK812SAVR/SBVR/SAVR5/SBVR5)/真空引き込み(DK812SALR/SAFLR/SBLR/SBFLR/SALR5/SAFLR5/SBLR5/SBFLR5)
保護等級
ストレートタイプ:IP67/ライトアングルタイプ:IP64(IP67)
使用温度範囲 (℃)
0～50
保存温度範囲 (℃)
−20～60
測定子
スチール球面付/取付ねじM2.5
付属品
取扱説明書/+P M4×5ねじ2本/締付けナット、クランプスパナ、ウェーブワッシャ、取付用ピン各1個(DK8**S*F**のみ)/ホースエルボ1個(DK8**S*L**のみ)/スパナ1個
消費電力 (W)
1
電源電圧
DC5V±5%
質量 (g)
約30

型番リストから選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

摺動力、耐久性に優れた新構造のベアリングを採用。
本体φ8mmのスリム形状で機械計測用に適した高精度デジタルゲージ。

摺動回数6,000万回。
耐屈曲ケーブルとベローズを標準採用。
リニアスケールの原理を応用し測定範囲全域に渡って高精度を実現。

原点位置	スピンドル移動1mmの位置
出力・ケーブル長	A/B／原点電圧差動型ラインドライバ出力（EIA-422に準拠・2.4m）
使用温度範囲	0～+50℃
電源	DC5V±5%

型番	測定範囲（mm）	分解能（μm）	精度（μm）	応答速度（m/min）	ステム形状（mm）	スピンドル駆動方式	構造	保護等級
DK812SAR5	12	0.5	1.5	250	φ8	バネ押出	ストレート	IP66
DK812SALR5					φ8	真空引込	ライトアングル	IP64
DK812SAFR5					M9 フランジ	バネ押出	ストレート	IP66
DK812SAFLR5					M9 フランジ	真空引込	ライトアングル	IP64
DK812SAVR5					φ8	空圧押出	ライトアングル	IP64
DK812SBR5	12	0.5	1.5	100		バネ押出	ストレート	IP66
DK812SBLR5						真空引込	ライトアングル	IP64
DK812SBFR5					M9 フランジ	バネ押出	ストレート	IP66
DK812SBFLR5					M9 フランジ	真空引込	ライトアングル	IP64
DK812SBVR5					φ8	空圧押出	ライトアングル	IP64

商品TOP

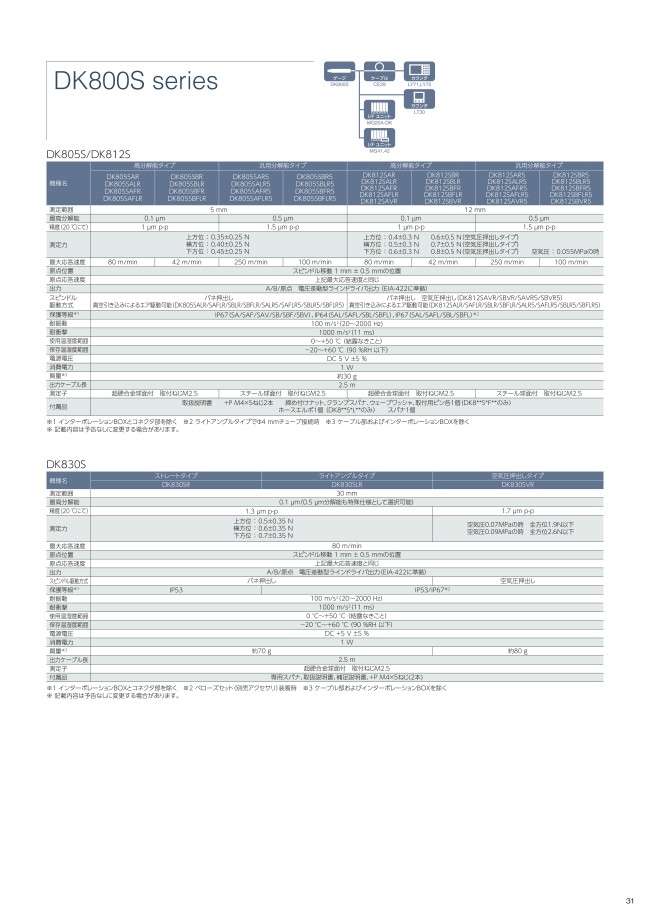

カタログ (見開き版)

絞り込み条件

タイプ
- DK812SR
出荷日
すべて
当日出荷可能
1日以内
2日以内
3日以内

型番リスト

表示件数

型番

最大応答速度

(m/min)

構造

ステム形状

最小発注数量

100	ライトアングル	フランジタイプ	1個
100	ストレート	フランジタイプ	1個
100	ライトアングル	φ8ストレート	1個
100	ストレート	φ8ストレート	1個

通常単価(税別) (税込単価)	通常出荷日

72,784円 ( 80,062円 )	3日目
72,784円 ( 80,062円 )	3日目
58,393円 ( 64,232円 )	1日目
71,712円 ( 78,883円 )	2日目

詳細情報

基本情報

【特長】
摺動力、耐久性に優れた新構造のベアリングを採用しており、本体φ8mmのスリム形状で機械計測用に適した高精度デジタルゲージです。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
