マグネスケール

LY71

通常単価(税別): 94,116円

税込単価: 103,528円

通常出荷日：3日目

【特長】・2軸まで接続可能な高機能計測用表示器・機能選択可能な汎用入出力端子を装備・拡張ボードを追加し...

商品タイプ
カウンタ
使用温度範囲 (℃)
0～40
保存温度範囲 (℃)
－20～60
入力軸数
1軸または、2軸(パラメータ設定による)
入力分解能
直線標準:0.1/0.5/1/5/10μm、(直線拡張:0.05/2/20/25/50/100μm)/角度:1s/10s/1min/10min、(角度拡張:1degree)
表示軸数
3軸(A軸、B軸、C軸)/LZ71-KR使用時:1軸(A軸表示)のみ/B軸、C軸表示はコンパレータ値表示に固定
表示データ
各軸の現在値、最大値、最小値、P-P値(＝最大値－最小値)または、2軸加減算の現在値、最大値、最小値、P-P値(＝最大値－最小値)/表示する軸の設定はパラメータにて設定表示するデータ(現在値、最大値···)はキー操作で切替可能/(LZ71-B　2枚使用時は加減算表示は不可)
質量 (g)
約1500
表示分解能
測長ユニット入力分解能以上　デジルーラを円弧に貼り、簡易角度表示させることも可能(但し、半径の大きさにより表示できる分解能には制限あり)

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

■仕様

入力軸数		1軸／2軸（パラメータ設定による）
入力分解能		直線標準：0.1／0.5／1／5／10μm（直線拡張：0.05／2／20／25／50／100μm）角度：1s／10s／1min／10min（角度拡張：1 degree）
表示軸数		3軸（A軸、B軸、C軸）
表示データ		各軸の現在値、最大値、最小値、P-P値（＝最大値-最小値）または 2軸加減算の現在値、最大値、最小値、P-P値（＝最大値-最小値）^※2
ディレクション		切り替え可能
機能		アラーム表示、和差^※3、ピークホールド、リスタート、ホールド（ラッチ、ポーズ）、コンパレータ^※5、位置決め^※3、リセット、プリセット、マスター合わせ、基準点／原点、キーロック、データ保存、スケーリング、リニア補正
入出力	BCD出力^※4	○
	RS-232C	-
	コンパレータ判定出力^※5	○
電源		別売ACアダプタPSC-21A／22A／23A使用
消費電力		最大32VA（別売ACアダプタ使用時）
使用温湿度範囲		0～+40℃（結露なきこと）
保存温湿度範囲		-20～+60℃（結露なきこと）
質量		約1.5kg

※2：LZ71-KR使用時は1軸（A軸表示）のみです。B軸、C軸表示はコンパレータ値表示に固定されます。
※3：LZ71-Bを2枚使用する場合は加減算表示はできません。
※4：LZ71-B使用時のみ可能です。
※5：LZ71-KR使用時のみ可能です。
※記載内容は予告なしに変更する場合があります。

■特長

2軸まで接続可能な高機能計測用表示器
機能選択可能な汎用入出力端子を装備
拡張ボードを追加し、BCD出力、コンパレータ出力が可能
DKシリーズ対応
GB-ERシリーズ（マグネスケール）、PL20Cシリーズ（デジルーラ）にも対応

外形図

単位：mm

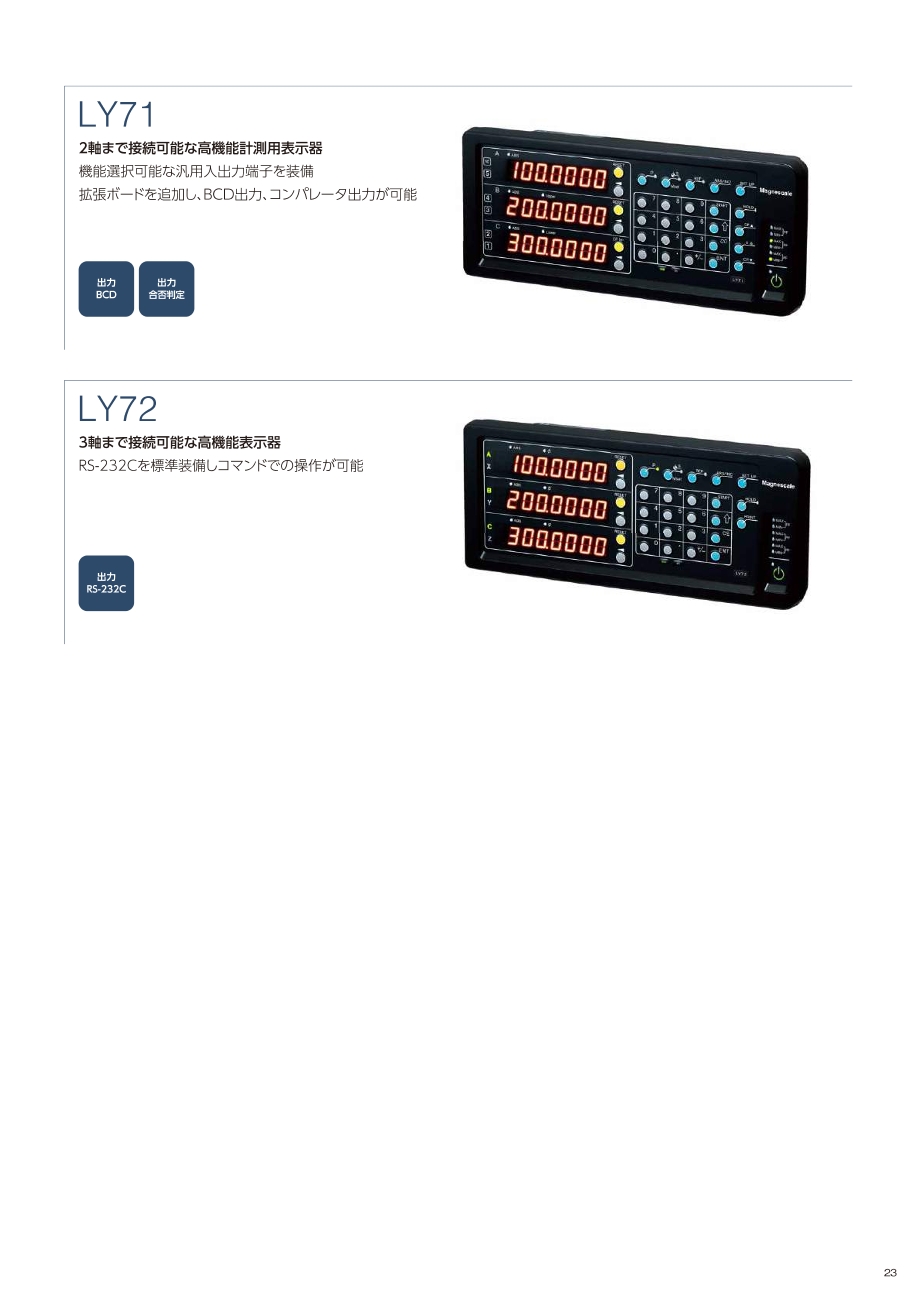

カタログ (見開き版)

LY71の仕様・寸法情報

商品タイプ

カウンタ

使用温度範囲(℃)

0～40

保存温度範囲(℃)

－20～60

入力軸数

1軸または、2軸(パラメータ設定による)

入力分解能

直線標準:0.1/0.5/1/5/10μm、(直線拡張:0.05/2/20/25/50/100μm)/角度:1s/10s/1min/10min、(角度拡張:1degree)

表示軸数

3軸(A軸、B軸、C軸)/LZ71-KR使用時:1軸(A軸表示)のみ/B軸、C軸表示はコンパレータ値表示に固定

表示データ

各軸の現在値、最大値、最小値、P-P値(＝最大値－最小値)または、2軸加減算の現在値、最大値、最小値、P-P値(＝最大値－最小値)/表示する軸の設定はパラメータにて設定表示するデータ(現在値、最大値···)はキー操作で切替可能/(LZ71-B　2枚使用時は加減算表示は不可)

質量(g)

約1500

表示分解能

測長ユニット入力分解能以上　デジルーラを円弧に貼り、簡易角度表示させることも可能(但し、半径の大きさにより表示できる分解能には制限あり)
