STロック CNSH【8～12個入り】
- 通常単価(税別)
- 5,355円特別価格
- 税込単価
- 5,891円特別価格
【特長】・ワンサイドセッティング 裏側に手が入らない状況でも片側から高強度締結が可能です。・簡単＆スピ...
詳細を確認- 商品画像は一例です。型番により寸法などが異なります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
【特長】
・ワンサイドセッティング 裏側に手が入らない状況でも片側から高強度締結が可能です。
・簡単＆スピード締結 専用工具を使用することにより誰でも手軽に高強度締結が可能。
・強力な締結力 ブラインドリベットとは比較にならない高強度を発揮。
・母材表面を傷つけない 母材表面に対して締結中に動く部分がありません。
・美しく重厚な外観形状 高い意匠性により仕上げパネルも後施工可能。
【用途】
・鉄骨系住宅各種梁接合・物流機器トラス接合・鉄骨階段・道路施設関係製品
・受配電板筺体・各種蝶番接合・シロッコファン・輸送用機器（トラック・自動車等）他。
ご注意
- 商品画像は一例です。型番により寸法などが異なります。
商品情報
製品特長・仕様
製品の基本仕様・特長
ボルトとブラインドリベット、両方の特徴を併せ持つSTロックが、便利なパック入りで登場
| 型番 | スリーブ径 D | 寸法 | 下穴径 | 適正 かしめ板厚 | 強度 | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | l | T | t | 引張強度 | 剪断強度 | ||||
| CNSH109P | φ10 mm | 31.0mm | 24.0mm | 6.5 mm | 3.0 mm | φ10.2～ 10.5mm | 7～9mm | 16.5 kN | 27.5 kN |
| CNSH1013P | 36.0mm | 28.0mm | 11～13mm | ||||||
| CNSH1016P | 37.5mm | 31.0mm | 14～16mm | ||||||
外形図
使用方法・使用事例
（1）母材へ下穴を開ける
（2）STロックを挿入
（3）専用工具で締め付ける
（4）がっちり締め付け
- 鉄骨系住宅各種梁接合
- 鉄骨階段
- 受配電盤筐体
- シロッコファン
- 物流機器トラス接合
- 道路施設関係製品
- 各種蝶番接合
- 輸送用機器
（トラック・自動車等）他

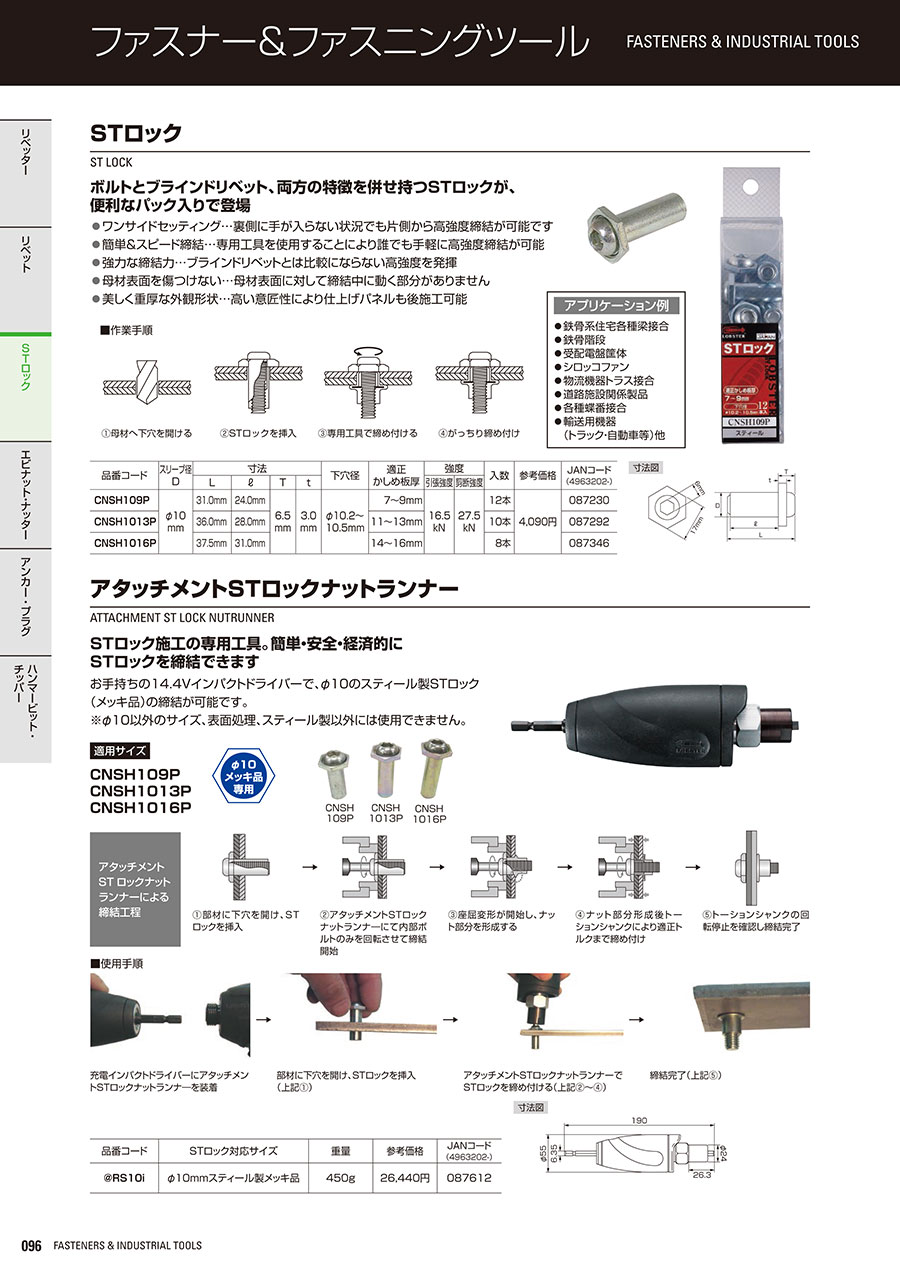

カタログ
