住友電工ハードメタル

フラットマルチドリル MDF型外部給油式 2Dタイプ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 5,388円～48,267円

税込単価: 5,927円～53,094円

座ぐり加工の高能率化をはじめ、傾斜面や曲面への穴あけ加工などさまざまな用途でご...

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
先端角 (°)
180
直径公差 (mm)
h8
工具材質（詳細）
ACF75
コーティング・表面処理（詳細）
PVD
被削材（詳細）
炭素・合金鋼～0.28％/炭素・合金鋼0.29％～/調質鋼/高硬度鋼～45HRC/ステンレス鋼/Ti合金/耐熱鋼/鋳鉄/ダクタイル鋳鉄/アルミニウム合金
シャンク径公差 (mm)
h6

ご注意

RSシンニングはΦ0.5mm以上に採用しております。

未確定：候補が198型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

■概要
フラットマルチドリルMDF型は座ぐり加工の高能率化をはじめ、傾斜面や曲面への穴あけ加工などさまざまな用途でご使用いただける超硬ソリッドドリルです。

■特長・用途

●先端角180°設計で様々な穴あけに対応
高能率座ぐり加工、傾斜面や円筒面などの非平面への穴あけ、断続穴あけなどに対応可能。出口側バリの抑制にも効果を発揮。

●加工の安定性向上
底面に肉厚を持たせたRSシンニングを採用し、高剛性を実現。

●優れた切りくず排出性能
広い切りくずポケット・高品位なすくい面形状により、優れた切りくず排出性能を実現。

●高い刃先強度
最適な刃先設計により高い刃先強度を実現。

●内部給油対応
より深い穴加工を実現。

■出口側バリの抑制

■加工用途

高能率座ぐり加工

穴拡げ加工

非平面への穴あけ加工（傾斜面・円筒面など）

断続穴あけ加工

クロス穴加工

薄板のタップ下穴加工

深位置への座ぐり加工

被削材との干渉回避

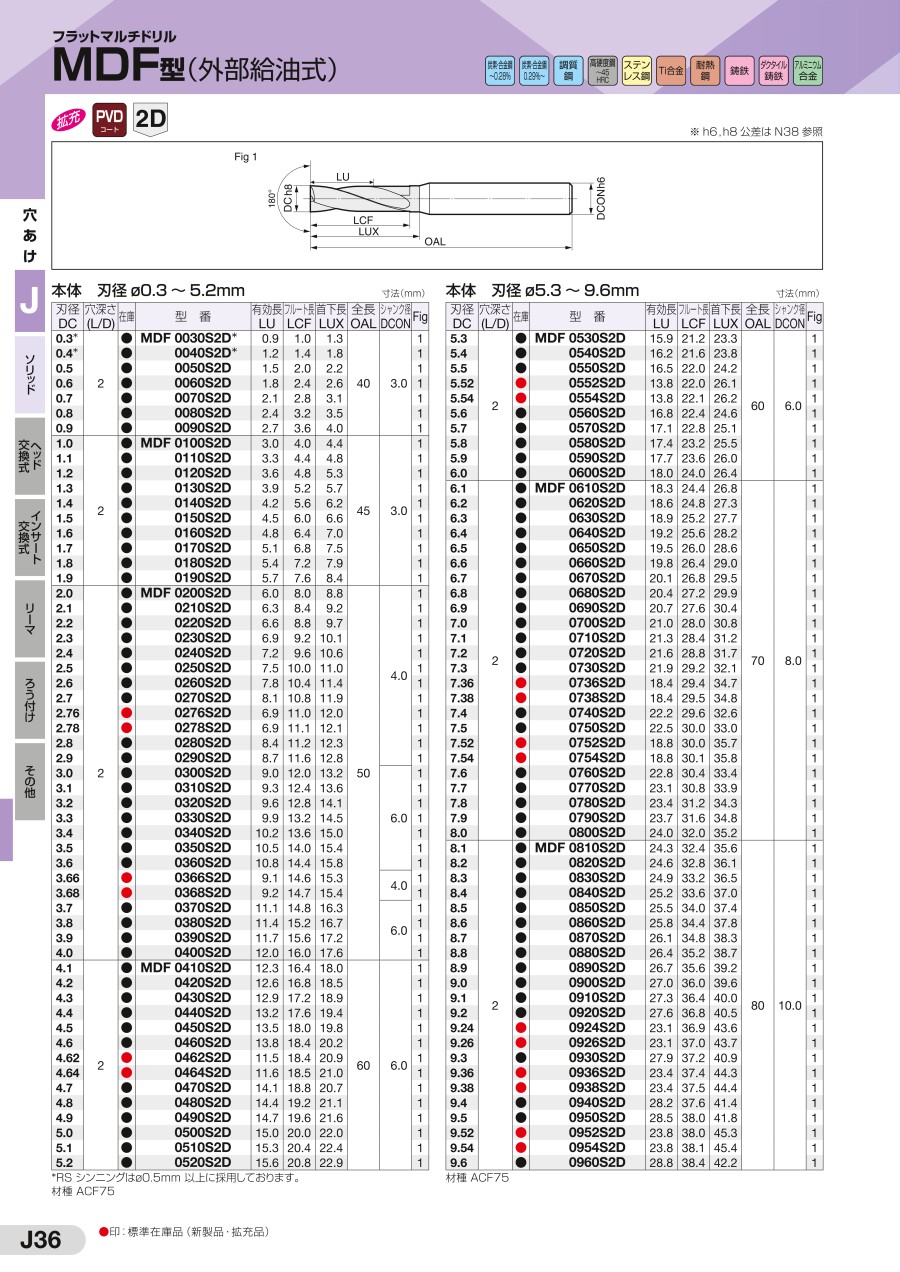

外形図

使用方法・使用事例

使用事例

推奨切削条件

推奨切削条件表

v_c：切削速度 m/min f：送り量 mm/rev

下限値-推奨値-上限値

1.推奨穴深さは2×DCです。傾斜面加工時は被削材最上部からの深さです。
2.切削条件は平面への穴あけ時の推奨です。
3.傾斜面に対する穴加工時は、傾斜角度により送り速度を調整してください。
4.傾斜角度が30°以下の場合は、送り速度を70%以下に設定してください。
5.傾斜角度が30°を超える場合は、送り速度を50%以下に設定してください。
6.本製品は穴あけ加工用工具です。横送りやヘリカル等の加工はできません。

適用被削材

炭素鋼合金鋼		調質鋼	高硬度鋼		ステンレス鋼	Ti合金	耐熱鋼	鋳鉄	ダクタイル鋳鉄	アルミ合金	銅合金	複合材 CFRP
～0.28%	0.29%～	調質鋼	～45HRC	46HRC～	ステンレス鋼	Ti合金	耐熱鋼	鋳鉄	ダクタイル鋳鉄	アルミ合金	銅合金	複合材 CFRP
◎	◎	◎	○	-	○	○	-	○	○	○	-	-

選定サポート情報

■フラットドリル／汎用ドリル／エンドミルの使い分け

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

有効加工深さ

(mm)

最小発注数量

0.3	1	40	3	0.6	1個
0.4	1.4	40	3	0.8	1個
0.5	2	40	3	1	1個
0.6	2.4	40	3	1.2	1個
0.7	2.8	40	3	1.4	1個
0.8	3.2	40	3	1.6	1個
0.8	3.2	40	3	1.6	1個
0.9	3.6	40	3	1.8	1個
0.9	3.6	40	3	1.8	1個
1	4	45	3	2	1個
1.1	4.4	45	3	2.2	1個
1.2	4.8	45	3	2.4	1個
1.3	5.2	45	3	2.6	1個
1.4	5.6	45	3	2.8	1個
1.5	6	45	3	3	1個
1.6	6.4	45	3	3.2	1個
1.7	6.8	45	3	3.4	1個
1.8	7.2	45	3	3.6	1個
1.9	7.6	45	3	3.8	1個
2	8	50	4	4	1個
2.1	8.4	50	4	4.2	1個
2.2	8.8	50	4	4.4	1個
2.3	9.2	50	4	4.6	1個
2.4	9.6	50	4	4.8	1個
2.5	10	50	4	5	1個
2.6	10.4	50	4	5.2	1個
2.6	10.4	50	4	5.2	1個
2.7	10.8	50	4	5.4	1個
2.76	11	50	4	5.52	1個
2.78	11.1	50	4	5.56	1個
2.8	11.2	50	4	5.6	1個
2.9	11.6	50	4	5.8	1個
3	12	50	6	6	1個
3.1	12.4	50	6	6.2	1個
3.2	12.8	50	6	6.4	1個
3.3	13.2	50	6	6.6	1個
3.4	13.6	50	6	6.8	1個
3.5	14	50	6	7	1個
3.6	14.4	50	6	7.2	1個
3.66	14.6	50	4	7.32	1個
3.68	14.7	50	4	7.36	1個
3.7	14.8	50	6	7.4	1個
3.8	15.2	50	6	7.6	1個
3.9	15.6	50	6	7.8	1個
4	16	50	6	8	1個
4	16	50	6	8	1個
4.1	16.4	60	6	8.2	1個
4.2	16.8	60	6	8.4	1個
4.3	17.2	60	6	8.6	1個
4.4	17.6	60	6	8.8	1個
4.5	18	60	6	9	1個
4.5	18	60	6	9	1個
4.6	18.4	60	6	9.2	1個
4.62	18.4	60	6	9.24	1個
4.64	18.5	60	6	9.28	1個
4.7	18.8	60	6	9.4	1個
4.8	19.2	60	6	9.6	1個
4.9	19.6	60	6	9.8	1個
5	20	60	6	10	1個
5.1	20.4	60	6	10.2	1個

通常単価(税別) (税込単価)	通常出荷日

6,287円 ( 6,916円 )	2日目
6,287円 ( 6,916円 )	7日目
6,287円 ( 6,916円 )	7日目
5,835円 ( 6,419円 )	7日目
5,835円 ( 6,419円 )	7日目
5,835円 ( 6,419円 )	在庫品1日目当日出荷可能
6,264円 ( 6,890円 )	5日目
5,835円 ( 6,419円 )	在庫品1日目当日出荷可能
5,835円 ( 6,419円 )	7日目
6,264円 ( 6,890円 )	3日目
5,835円 ( 6,419円 )	7日目
6,264円 ( 6,890円 )	5日目
6,264円 ( 6,890円 )	5日目
6,264円 ( 6,890円 )	5日目
6,264円 ( 6,890円 )	3日目
6,264円 ( 6,890円 )	3日目
6,264円 ( 6,890円 )	5日目
6,264円 ( 6,890円 )	3日目
6,264円 ( 6,890円 )	5日目
5,785円 ( 6,364円 )	3日目
5,785円 ( 6,364円 )	3日目
5,785円 ( 6,364円 )	5日目
5,785円 ( 6,364円 )	5日目
5,785円 ( 6,364円 )	5日目
5,785円 ( 6,364円 )	3日目
5,388円 ( 5,927円 )	在庫品1日目当日出荷可能
5,785円 ( 6,364円 )	5日目
5,388円 ( 5,927円 )	2日目
5,388円 ( 5,927円 )	1日目
5,388円 ( 5,927円 )	1日目
5,785円 ( 6,364円 )	3日目
5,785円 ( 6,364円 )	5日目
5,785円 ( 6,364円 )	3日目
5,974円 ( 6,571円 )	3日目
5,974円 ( 6,571円 )	3日目
5,974円 ( 6,571円 )	3日目
5,974円 ( 6,571円 )	3日目
5,974円 ( 6,571円 )	3日目
5,974円 ( 6,571円 )	3日目
5,564円 ( 6,120円 )	1日目
5,974円 ( 6,571円 )	5日目
5,974円 ( 6,571円 )	5日目
5,564円 ( 6,120円 )	2日目
5,974円 ( 6,571円 )	3日目
5,564円 ( 6,120円 )	1日目
5,974円 ( 6,571円 )	3日目
6,264円 ( 6,890円 )	5日目
6,264円 ( 6,890円 )	3日目
6,264円 ( 6,890円 )	3日目
6,264円 ( 6,890円 )	5日目
5,835円 ( 6,419円 )	1日目
6,264円 ( 6,890円 )	3日目
6,554円 ( 7,209円 )	5日目
6,554円 ( 7,209円 )	5日目
6,554円 ( 7,209円 )	5日目
6,554円 ( 7,209円 )	3日目
6,554円 ( 7,209円 )	3日目
6,554円 ( 7,209円 )	3日目
6,554円 ( 7,209円 )	3日目
6,554円 ( 7,209円 )	3日目

基本情報

基本情報

座ぐり加工の高能率化をはじめ、傾斜面や曲面への穴あけ加工などさまざまな用途でご使用いただける超硬ソリッドドリルです。
【特長】
・高能率座ぐり加工、傾斜面や円筒面などの非平面への穴あけ、断続穴あけなどに対応可能。出口側バリの抑制にも効果を発揮
・底面に肉厚を持たせたRSシンニングを採用し、高剛性を実現
・広い切りくずポケット・高品位なすくい面形状により、優れた切りくず排出性能を実現
・最適な刃先設計により高い刃先強度を実現
・突出し長さL/D=10までの加工に対応
・内部給油対応。より深い穴加工を実現

ご注意

RSシンニングはΦ0.5mm以上に採用しております。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フラットマルチドリル MDF型外部給油式 2Dタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品フラットマルチドリル MDF型外部給油式 2Dタイプ	マイクロマルチドリル MDUS型外部給油式/小径タイプ	ロールタップ下穴用ストライクドリル EZT3D形（3Dタイプ）外部給油式	ストライクドリル EZN2D形（2Dタイプ）	スーパーマルチドリル PHT型（内部給油式）	スーパーマルチドリル XHGS型（内部給油式）
メーカー	住友電工ハードメタル	住友電工ハードメタル	ダイジェット	ダイジェット	住友電工ハードメタル	住友電工ハードメタル
通常価格	5,388円-	6,133円 -	5,488円 -	5,511円 -	8,612円 -	12,917円 -
通常出荷日	在庫品1日目〜	1日目〜	3日目	3日目	1日目〜	1日目〜
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / ステンレス鋼 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼	一般鋼 / 調質鋼 / ステンレス鋼	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
単品/セット品	単品	単品	単品	単品	単品	単品

よく一緒に購入される商品

三菱マテリアル
VAPDSCB バイオレット高精度ドリ…4.5
通常価格(税別) : 5,693円-
通常出荷日 : 在庫品1日目～
当日出荷可能
三菱マテリアル
三菱マテリアル・TNMA・三角形・ネガ・…4
通常価格(税別) : 751円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ユニオンツール
CFLB UTコート 3枚刃ロングネック…4
通常価格(税別) : 3,415円-
通常出荷日 : 1日目～
住友電工ハードメタル
SEC-マルチドリルヘッド SMDT-M…0
通常価格(税別) : 7,659円-
通常出荷日 : 1日目～
オーエスジー
HY-BCC 裏面取り用超硬エンドミル0
通常価格(税別) : 6,726円-
通常出荷日 : 1日目
オーエスジー
PSE SS フェニックスシリーズ肩削…0
通常価格(税別) : 21,851円-
通常出荷日 : 1日目
オーエスジー
WXLコート 4刃ショート WXL-EM…4
通常価格(税別) : 2,939円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
超硬底刃付ストレートリーマ 2枚刃/4枚…4.2
通常価格(税別) : -
通常出荷日 : 3日目～
MOLDINO(モルディノ・…
エポックディープスクエア（PNコート） …4.3
通常価格(税別) : 3,224円-
通常出荷日 : 在庫品1日目～
当日出荷可能
