京セラ

マジックドリルフランジ付きシャンク SF-DRA型（加工深さ：5×Dc）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 28,780円～57,700円

税込単価: 31,658円～63,470円

【特長】・低抵抗設計で穴精度を向上・ホルダ芯厚が厚くたわみを抑制・切りくずを細...

詳細情報を確認する

油穴（オイルホール）
○
詳細タイプ
フランジ付きシャンク

ご注意

本商品はホルダのみです。ヘッドは別売りです。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

製品特長・仕様

製品の基本仕様・特長

低抵抗設計で優れた穴精度
5つの特長で穴加工の問題を解決し高能率加工を実現

1. 低抵抗設計で穴精度を向上

マジックドリルフランジ付きシャンク SF-DRA型(加工深さ：5XD) 低抵抗設計で穴精度を向上

特殊チゼル形状を採用したS字曲線切れ刃により、スラスト力を低減しワーク食い付き時の振動を抑制

2. ホルダ芯厚が厚くたわみを抑制

マジックドリルフランジ付きシャンク SF-DRA型(加工深さ：5XD) ホルダ芯厚が厚くたわみを抑制

他社品Aと比較し約20%芯厚を大きくする事でたわみを抑制し、穴径精度を向上

3. 切りくずを細かく分断。深穴加工でも優れた切りくず排出

マジックドリルフランジ付きシャンク SF-DRA型(加工深さ：5XD) 切りくずを細かく分断

シンニングの最適化により安定した切りくず排出。フルートの一部を広げたサポート溝（5D、8D）の働きにより、切りくずをスムーズに排出

4. 簡単チップ交換

マジックドリルフランジ付きシャンク SF-DRA型(加工深さ：5XD) 簡単チップ交換

止めねじを取り外す事無くチップ交換が可能

5. 多様な被削材で長寿命・安定加工

MEGACOAT NANO PR1535は、高靭性母材と特殊ナノ積層コーティングの組合せで鋼からステンレス鋼まで優れた性能を発揮
第1推奨材種

鋼・SUS：PR1535
鋳鉄：PR1525

マジックドリルフランジ付きシャンク SF-DRA型(加工深さ：5XD) 多様な被削材で長寿命・安定加工

外形図

注意・禁止事項

切削液の使用について

※乾式切削は推奨致しません

チップ取付方法

偏芯（芯ズレ）について

マシニングセンタへの取付時の注意点

その他の注意事項

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

シャンク径・MT No

シャンク長

(mm)

トラスココード

適合ネジ

適合レンチ

適合チップ

最小発注数量

7.94～8.49	42.5	101	12	45	820-5694	HS-2524TRP	FTP-5	DA0794M-GM～DA0840M-GM	1個
8.50～8.99	45	104	12	45	820-5697	HS-2524TRP	FTP-5	DA0850M-GM～DA0890M-GM	1個
9.00～9.49	47.5	107	12	45	-	HS-2524TRP	FTP-5	DA0900M-GM～DA0940M-GM	1個
9.50～9.99	50	110	12	45	820-5702	HS-2524TRP	FTP-5	DA0950M-GM～DA0990M-GM	1個
10.00～10.49	52.5	116	16	48	820-0327	HS-2534TRP	FTP-5	DA1000M-GM～DA1040M-GM	1個
10.50～10.99	55	119	16	48	820-5706	HS-2534TRP	FTP-5	DA1050M-GM～DA1090M-GM	1個
11.00～11.49	57.5	123	16	48	820-5708	HS-2534TRP	FTP-5	DA1100M-GM～DA1140M-GM	1個
11.50～11.99	60	126	16	48	820-5711	HS-2534TRP	FTP-5	DA1150M-GM～DA1190M-GM	1個
12.00～12.49	62.5	129	16	48	-	HS-2534TRP	FTP-5	DA1200M-GM～DA1240M-GM	1個
12.50～12.99	65	132	16	48	820-5715	HS-2534TRP	FTP-5	DA1250M-GM～DA1290M-GM	1個
13.00～13.49	67.5	135	16	48	820-5717	HS-2534TRP	FTP-5	DA1300M-GM～DA1340M-GM	1個
13.50～13.99	70	138	16	48	820-5720	HS-2534TRP	FTP-5	DA1350M-GM～DA1390M-GM	1個
14.00～14.49	72.5	141	16	48	820-5722	HS-3048TRP	DTP-6	DA1400M-GM～DA1440M-GM	1個
14.50～14.99	75	144	16	48	820-5724	HS-3048TRP	DTP-6	DA1450M-GM～DA1490M-GM	1個
15.00～15.99	80	153	20	50	820-5726	HS-3048TRP	DTP-6	DA1500M-GM～DA1590M-GM	1個
16.00～16.99	85	160	20	50	820-5728	HS-3048TRP	DTP-6	DA1600M-GM～DA1690M-GM	1個
17.00～17.99	90	166	20	50	820-5730	HS-3048TRP	DTP-6	DA1700M-GM～DA1790M-GM	1個
18.00～18.99	95	179	25	56	820-0335	HS-4067TRP	DTP-7	DA1800M-GM～DA1890M-GM	1個
19.00～19.99	100	185	25	56	820-5733	HS-4067TRP	DTP-7	DA1900M-GM～DA1990M-GM	1個
20.00～20.99	105	191	25	56	-	HS-4067TRP	DTP-7	DA2000M-GM～DA2090M-GM	1個
21.00～21.99	110	197	25	56	820-5737	HS-4067TRP	DTP-7	DA2100M-GM～DA2150M-GM	1個
22.00～22.99	115	204	25	56	-	HS-4067TRP	DTP-7	DA2200M-GM～DA2250M-GM	1個
23.00～23.99	120	210	25	56	820-5742	HS-4067TRP	DTP-7	DA2300M-GM～DA2350M-GM	1個
24.00～24.99	125	216	25	56	820-5745	HS-4067TRP	DTP-7	DA2400M-GM～DA2450M-GM	1個
25.00～25.50	130	222	25	56	820-5748	HS-4067TRP	DTP-7	DA2500M-GM～DA2550M-GM	1個

通常単価(税別) (税込単価)	通常出荷日

28,780円 ( 31,658円 )	4日目
28,780円 ( 31,658円 )	4日目
28,780円 ( 31,658円 )	4日目
28,780円 ( 31,658円 )	4日目
28,780円 ( 31,658円 )	3日目
30,850円 ( 33,935円 )	4日目
30,850円 ( 33,935円 )	4日目
30,850円 ( 33,935円 )	4日目
30,850円 ( 33,935円 )	3日目
30,850円 ( 33,935円 )	4日目
30,850円 ( 33,935円 )	4日目
30,850円 ( 33,935円 )	4日目
30,850円 ( 33,935円 )	4日目
30,850円 ( 33,935円 )	4日目
32,590円 ( 35,849円 )	4日目
32,590円 ( 35,849円 )	3日目
32,590円 ( 35,849円 )	3日目
38,390円 ( 42,229円 )	4日目
38,390円 ( 42,229円 )	4日目
46,370円 ( 51,007円 )	4日目
46,370円 ( 51,007円 )	4日目
46,370円 ( 51,007円 )	4日目
51,560円 ( 56,716円 )	4日目
51,560円 ( 56,716円 )	4日目
57,700円 ( 63,470円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・低抵抗設計で穴精度を向上
・ホルダ芯厚が厚くたわみを抑制
・切りくずを細かく分断、深穴加工でも優れた切りくず排出
・簡単チップ交換
・多様な被削材で長寿命・安定加工

ご注意

本商品はホルダのみです。ヘッドは別売りです。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

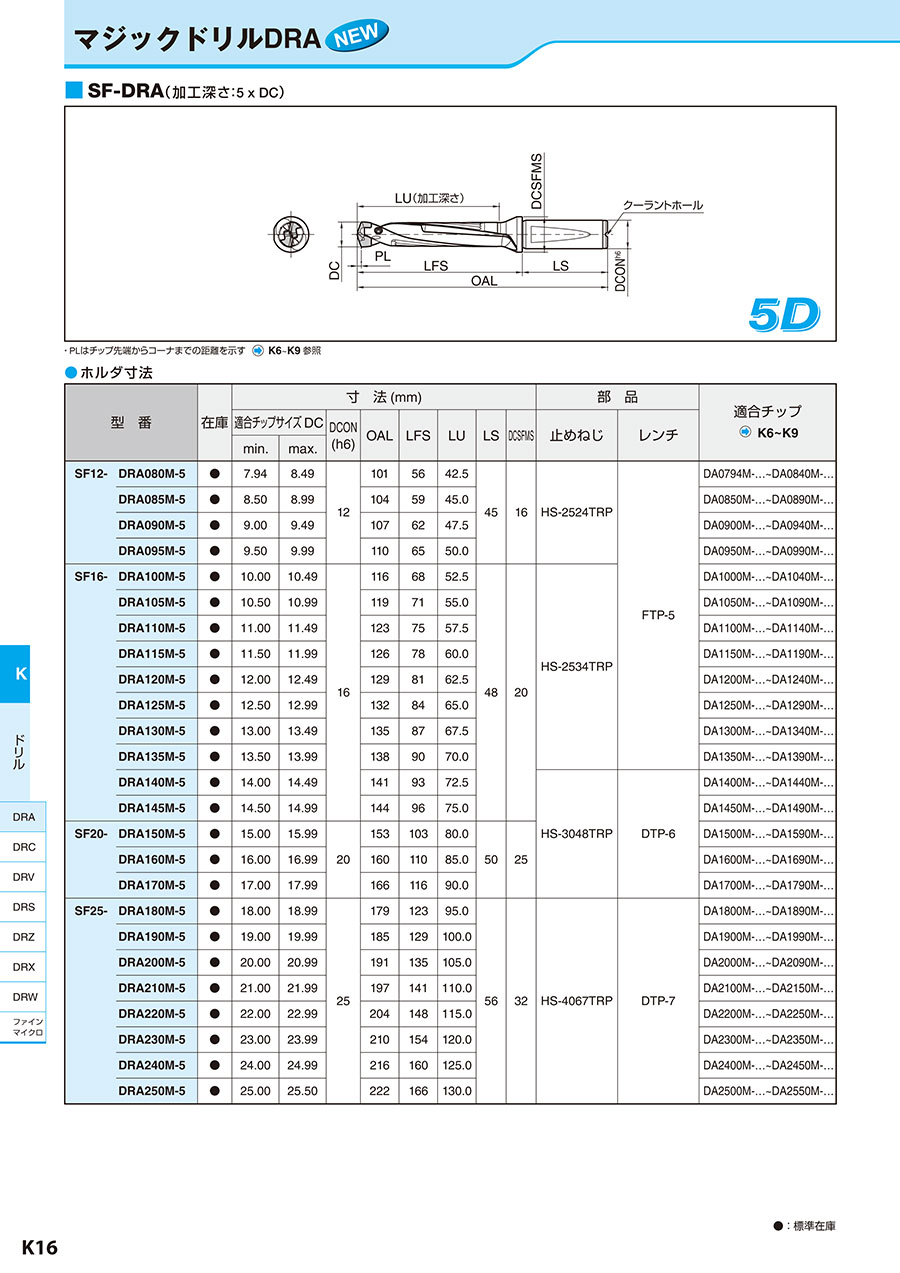

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
ヘッド交換式ドリル DrillForceMeister用ドリルボディ TIS L/D=8
タンガロイ
ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=5
タンガロイ
ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
