マジックドリル ストレートシャンク SS-DRA型（加工深さ：8×Dc）

マジックドリル ストレートシャンク SS-DRA型（加工深さ：8×Dc）
通常単価(税別)
32,990円～65,720円
税込単価
36,289円～72,292円

【特長】・低抵抗設計で穴精度を向上・ホルダ芯厚が厚くたわみを抑制・切りくずを細...

詳細情報を確認する
  • 油穴（オイルホール）
    ○
  • シャンクタイプ
    エンドミルシャンク

ご注意

  • 本商品はホルダのみです。ヘッドは別売りです。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
未確定：候補が25型番あります。
    数量：

    商品情報





    製品特長・仕様

    製品の基本仕様・特長

    低抵抗設計で優れた穴精度
    5つの特長で穴加工の問題を解決し高能率加工を実現

    1. 低抵抗設計で穴精度を向上
    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) 低抵抗設計で穴精度を向上

    特殊チゼル形状を採用したS字曲線切れ刃により、スラスト力を低減しワーク食い付き時の振動を抑制

    2. ホルダ芯厚が厚くたわみを抑制
    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) ホルダ芯厚が厚く たわみを抑制

    他社品Aと比較し約20%芯厚を大きくする事でたわみを抑制し、穴径精度を向上

    3. 切りくずを細かく分断。深穴加工でも優れた切りくず排出

    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) 切りくずを細かく分断

    シンニングの最適化により安定した切りくず排出。フルートの一部を広げたサポート溝（5D、8D）の働きにより、切りくずをスムーズに排出



    4. 簡単チップ交換

    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) 簡単チップ交換

    止めねじを取り外す事無くチップ交換が可能



    5. 多様な被削材で長寿命・安定加工

    MEGACOAT NANO PR1535は、高靭性母材と特殊ナノ積層コーティングの組合せで鋼からステンレス鋼まで優れた性能を発揮
    第1推奨材種

    • 鋼・SUS：PR1535
    • 鋳鉄：PR1525
    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) 多様な被削材で長寿命・安定加工

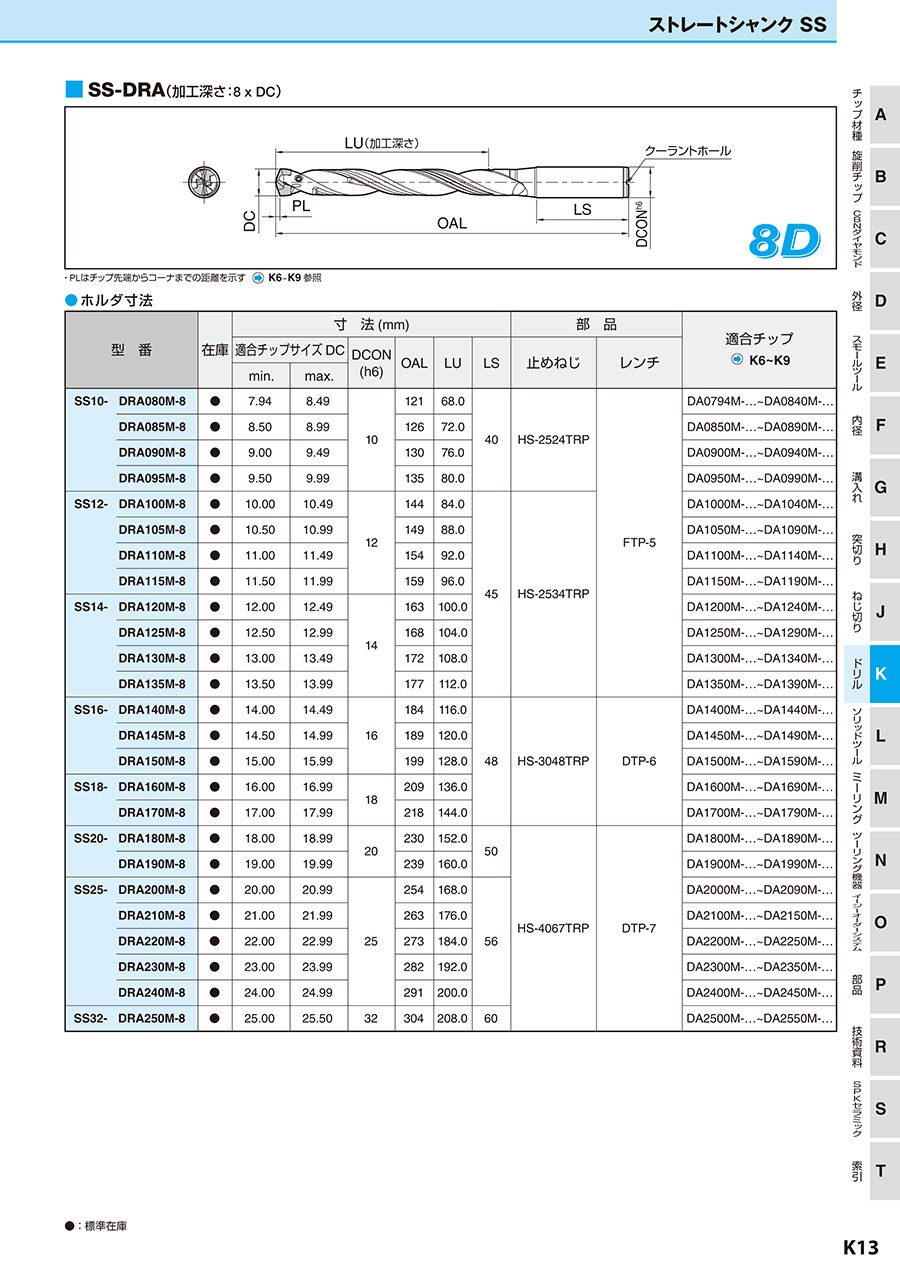

    外形図

    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) 外形図

    注意・禁止事項

    切削液の使用について

    ※乾式切削は推奨致しません

    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) 切削液の使用について

    チップ取付方法
    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) チップ取付方法

    偏芯（芯ズレ）について
    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) 偏芯（芯ズレ）について

    マシニングセンタへの取付時の注意点
    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) マシニングセンタへの取付時の注意点

    その他の注意事項
    マジックドリル ストレートシャンク SS-DRA型(加工深さ：8XD) その他の注意事項

    型番リスト

    表示件数
  • 1
    • 型番
    SS10-DRA080M-8
    SS10-DRA085M-8
    SS10-DRA090M-8
    SS10-DRA095M-8
    SS12-DRA100M-8
    SS12-DRA105M-8
    SS12-DRA110M-8
    SS12-DRA115M-8
    SS14-DRA120M-8
    SS14-DRA125M-8
    SS14-DRA130M-8
    SS14-DRA135M-8
    SS16-DRA140M-8
    SS16-DRA145M-8
    SS16-DRA150M-8
    SS18-DRA160M-8
    SS18-DRA170M-8
    SS20-DRA180M-8
    SS20-DRA190M-8
    SS25-DRA200M-8
    SS25-DRA210M-8
    SS25-DRA220M-8
    SS25-DRA230M-8
    SS25-DRA240M-8
    SS32-DRA250M-8

    ドリル径（刃径）

    (mm)

    加工穴深さ（L/D)

    (mm)

    全長（L1）

    (mm)

    シャンク径・MT No

    シャンク長

    (mm)

    トラスココード

    適合ネジ

    適合レンチ

    適合チップ

    		最小発注数量
    7.94～8.49
    68
    121
    10
    40
    820-5758
    HS-2524TRP
    FTP-5
    DA0794M-GM～DA0840M-GM
    1個
    8.50～8.99
    72
    126
    10
    40
    820-5759
    HS-2524TRP
    FTP-5
    DA0850M-GM～DA0890M-GM
    1個
    9.00～9.49
    76
    130
    10
    40
    820-5762
    HS-2524TRP
    FTP-5
    DA0900M-GM～DA0940M-GM
    1個
    9.50～9.99
    80
    135
    10
    40
    820-5765
    HS-2524TRP
    FTP-5
    DA0950M-GM～DA0990M-GM
    1個
    10.00～10.49
    84
    144
    12
    45
    820-5766
    HS-2534TRP
    FTP-5
    DA1000M-GM～DA1040M-GM
    1個
    10.50～10.99
    88
    149
    12
    45
    820-5767
    HS-2534TRP
    FTP-5
    DA1050M-GM～DA1090M-GM
    1個
    11.00～11.49
    92
    154
    12
    45
    820-5768
    HS-2534TRP
    FTP-5
    DA1100M-GM～DA1140M-GM
    1個
    11.50～11.99
    96
    159
    12
    45
    820-5770
    HS-2534TRP
    FTP-5
    DA1150M-GM～DA1190M-GM
    1個
    12.00～12.49
    100
    163
    14
    45
    820-5772
    HS-2534TRP
    FTP-5
    DA1200M-GM～DA1240M-GM
    1個
    12.50～12.99
    104
    168
    14
    45
    820-5774
    HS-2534TRP
    FTP-5
    DA1250M-GM～DA1290M-GM
    1個
    13.00～13.49
    108
    172
    14
    45
    820-5776
    HS-2534TRP
    FTP-5
    DA1300M-GM～DA1340M-GM
    1個
    13.50～13.99
    112
    177
    14
    45
    820-5778
    HS-2534TRP
    FTP-5
    DA1350M-GM～DA1390M-GM
    1個
    14.00～14.49
    116
    184
    16
    48
    820-5779
    HS-3048TRP
    DTP-6
    DA1400M-GM～DA1440M-GM
    1個
    14.50～14.99
    120
    189
    16
    48
    820-5782
    HS-3048TRP
    DTP-6
    DA1450M-GM～DA1490M-GM
    1個
    15.00～15.99
    128
    199
    16
    48
    820-5783
    HS-3048TRP
    DTP-6
    DA1500M-GM～DA1590M-GM
    1個
    16.00～16.99
    136
    209
    18
    48
    820-5785
    HS-3048TRP
    DTP-6
    DA1600M-GM～DA1690M-GM
    1個
    17.00～17.99
    144
    218
    18
    48
    820-5787
    HS-3048TRP
    DTP-6
    DA1700M-GM～DA1790M-GM
    1個
    18.00～18.99
    152
    230
    20
    50
    820-5788
    HS-4067TRP
    DTP-7
    DA1800M-GM～DA1890M-GM
    1個
    19.00～19.99
    160
    239
    20
    50
    820-5790
    HS-4067TRP
    DTP-7
    DA1900M-GM～DA1990M-GM
    1個
    20.00～20.99
    168
    254
    25
    56
    820-5792
    HS-4067TRP
    DTP-7
    DA2000M-GM～DA2090M-GM
    1個
    21.00～21.99
    176
    263
    25
    56
    820-5795
    HS-4067TRP
    DTP-7
    DA2100M-GM～DA2150M-GM
    1個
    22.00～22.99
    184
    273
    25
    56
    820-5797
    HS-4067TRP
    DTP-7
    DA2200M-GM～DA2250M-GM
    1個
    23.00～23.99
    192
    282
    25
    56
    820-5800
    HS-4067TRP
    DTP-7
    DA2300M-GM～DA2350M-GM
    1個
    24.00～24.99
    200
    291
    25
    56
    820-5803
    HS-4067TRP
    DTP-7
    DA2400M-GM～DA2450M-GM
    1個
    25.00～25.50
    208.0
    304
    32
    60
    820-5806
    HS-4067TRP
    DTP-7
    DA2500M-GM～DA2550M-GM
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    32,990円
    ( 36,289円 )
    4日目
    32,990円
    ( 36,289円 )
    4日目
    32,990円
    ( 36,289円 )
    4日目
    32,990円
    ( 36,289円 )
    4日目
    32,990円
    ( 36,289円 )
    4日目
    36,020円
    ( 39,622円 )
    4日目
    36,020円
    ( 39,622円 )
    4日目
    36,020円
    ( 39,622円 )
    4日目
    36,020円
    ( 39,622円 )
    4日目
    36,020円
    ( 39,622円 )
    4日目
    36,020円
    ( 39,622円 )
    4日目
    36,020円
    ( 39,622円 )
    4日目
    36,020円
    ( 39,622円 )
    4日目
    36,020円
    ( 39,622円 )
    4日目
    37,750円
    ( 41,525円 )
    4日目
    37,750円
    ( 41,525円 )
    4日目
    37,210円
    ( 40,931円 )
    4日目
    44,030円
    ( 48,433円 )
    4日目
    44,030円
    ( 48,433円 )
    4日目
    53,310円
    ( 58,641円 )
    4日目
    53,310円
    ( 58,641円 )
    4日目
    53,310円
    ( 58,641円 )
    4日目
    58,820円
    ( 64,702円 )
    4日目
    58,820円
    ( 64,702円 )
    4日目
    65,720円
    ( 72,292円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・低抵抗設計で穴精度を向上
    ・ホルダ芯厚が厚くたわみを抑制
    ・切りくずを細かく分断、深穴加工でも優れた切りくず排出
    ・簡単チップ交換
    ・多様な被削材で長寿命・安定加工

    ご注意

    • 本商品はホルダのみです。ヘッドは別売りです。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
