京セラ

マジックドリルストレートシャンク SS-DRA型（加工深さ：3×Dc）

カタログ |

通常単価(税別): 22,980円～45,200円

税込単価: 25,278円～49,720円

通常出荷日：2日目～4日目

【特長】・低抵抗設計で穴精度を向上・ホルダ芯厚が厚くたわみを抑制・切りくずを細かく分断、深穴加工でも優...

詳細を確認

本商品はホルダのみです。ヘッドは別売りです。

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

製品特長・仕様

製品の基本仕様・特長

低抵抗設計で優れた穴精度
5つの特長で穴加工の問題を解決し高能率加工を実現

1. 低抵抗設計で穴精度を向上

マジックドリルストレートシャンク SS-DRA型(加工深さ：3XD) 低抵抗設計で穴精度を向上

特殊チゼル形状を採用したS字曲線切れ刃により、スラスト力を低減しワーク食い付き時の振動を抑制

2. ホルダ芯厚が厚くたわみを抑制

マジックドリルストレートシャンク SS-DRA型(加工深さ：3XD) ホルダ芯厚が厚くたわみを抑制

他社品Aと比較し約20%芯厚を大きくする事でたわみを抑制し、穴径精度を向上

3. 切りくずを細かく分断。深穴加工でも優れた切りくず排出

マジックドリルストレートシャンク SS-DRA型(加工深さ：3XD) 切りくずを細かく分断

シンニングの最適化により安定した切りくず排出。フルートの一部を広げたサポート溝（5D、8D）の働きにより、切りくずをスムーズに排出

4. 簡単チップ交換

マジックドリルストレートシャンク SS-DRA型(加工深さ：3XD) 簡単チップ交換

止めねじを取り外す事無くチップ交換が可能

5. 多様な被削材で長寿命・安定加工

MEGACOAT NANO PR1535は、高靭性母材と特殊ナノ積層コーティングの組合せで鋼からステンレス鋼まで優れた性能を発揮
第1推奨材種

鋼・SUS：PR1535
鋳鉄：PR1525

マジックドリルストレートシャンク SS-DRA型(加工深さ：3XD) 多様な被削材で長寿命・安定加工

外形図

注意・禁止事項

切削液の使用について

※乾式切削は推奨致しません

チップ取付方法

偏芯（芯ズレ）について

マシニングセンタへの取付時の注意点

その他の注意事項

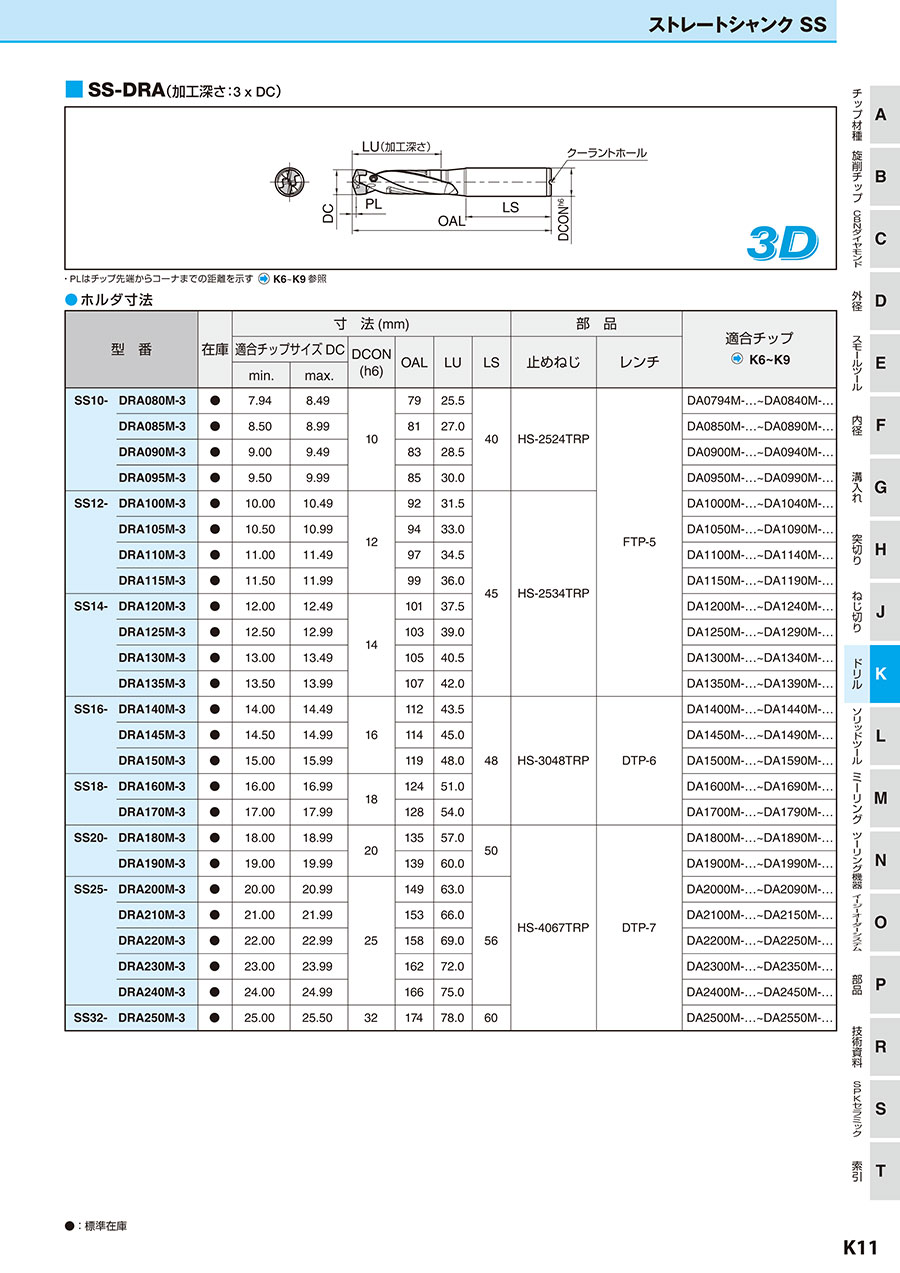

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

シャンク径・MT No

シャンク長

(mm)

トラスココード

適合ネジ

適合レンチ

適合チップ

最小発注数量

7.94～8.49	25.5	79	10	40	-	HS-2524TRP	FTP-5	DA0794M-GM～DA0840M-GM	1個
8.50～8.99	27	81	10	40	819-9576	HS-2524TRP	FTP-5	DA0850M-GM～DA0890M-GM	1個
9.00～9.49	28.5	83	10	40	820-5760	HS-2524TRP	FTP-5	DA0900M-GM～DA0940M-GM	1個
9.50～9.99	30	85	10	40	820-5763	HS-2524TRP	FTP-5	DA0950M-GM～DA0990M-GM	1個
10.00～10.49	31.5	92	12	45	820-0312	HS-2534TRP	FTP-5	DA1000M-GM～DA1040M-GM	1個
10.50～10.99	33	94	12	45	819-9579	HS-2534TRP	FTP-5	DA1050M-GM～DA1090M-GM	1個
11.00～11.49	34.5	97	12	45	820-0315	HS-2534TRP	FTP-5	DA1100M-GM～DA1140M-GM	1個
11.50～11.99	36	99	12	45	819-9571	HS-2534TRP	FTP-5	DA1150M-GM～DA1190M-GM	1個
12.00～12.49	37.5	101	14	45	819-9580	HS-2534TRP	FTP-5	DA1200M-GM～DA1240M-GM	1個
12.50～12.99	39	103	14	45	819-9581	HS-2534TRP	FTP-5	DA1250M-GM～DA1290M-GM	1個
13.00～13.49	40.5	105	14	45	820-0317	HS-2534TRP	FTP-5	DA1300M-GM～DA1340M-GM	1個
13.50～13.99	42	107	14	45	820-0318	HS-2534TRP	FTP-5	DA1350M-GM～DA1390M-GM	1個
14.00～14.49	43.5	112	16	48	820-0319	HS-3048TRP	DTP-6	DA1400M-GM～DA1440M-GM	1個
14.50～14.99	45	114	16	48	820-5780	HS-3048TRP	DTP-6	DA1450M-GM～DA1490M-GM	1個
15.00～15.99	48	119	16	48	819-9577	HS-3048TRP	DTP-6	DA1500M-GM～DA1590M-GM	1個
16.00～16.99	51	124	18	48	820-0321	HS-3048TRP	DTP-6	DA1600M-GM～DA1690M-GM	1個
17.00～17.99	54	128	18	48	820-0322	HS-3048TRP	DTP-6	DA1700M-GM～DA1790M-GM	1個
18.00～18.99	57	135	20	50	820-0323	HS-4067TRP	DTP-7	DA1800M-GM～DA1890M-GM	1個
19.00～19.99	60	139	20	50	820-0325	HS-4067TRP	DTP-7	DA1900M-GM～DA1990M-GM	1個
20.00～20.99	63	149	25	56	819-9574	HS-4067TRP	DTP-7	DA2000M-GM～DA2090M-GM	1個
21.00～21.99	66	153	25	56	820-5793	HS-4067TRP	DTP-7	DA2100M-GM～DA2150M-GM	1個
22.00～22.99	69	158	25	56	820-5796	HS-4067TRP	DTP-7	DA2200M-GM～DA2250M-GM	1個
23.00～23.99	72	162	25	56	820-5798	HS-4067TRP	DTP-7	DA2300M-GM～DA2350M-GM	1個
24.00～24.99	75	166	25	56	820-5801	HS-4067TRP	DTP-7	DA2400M-GM～DA2450M-GM	1個
25.00～25.50	78	174	32	60	820-5804	HS-4067TRP	DTP-7	DA2500M-GM～DA2550M-GM	1個

通常単価(税別) (税込単価)	通常出荷日

22,980円 ( 25,278円 )	4日目
22,980円 ( 25,278円 )	3日目
22,980円 ( 25,278円 )	3日目
22,980円 ( 25,278円 )	3日目
22,980円 ( 25,278円 )	2日目
24,920円 ( 27,412円 )	3日目
24,920円 ( 27,412円 )	4日目
24,920円 ( 27,412円 )	4日目
24,920円 ( 27,412円 )	4日目
24,920円 ( 27,412円 )	3日目
24,920円 ( 27,412円 )	4日目
24,920円 ( 27,412円 )	4日目
24,920円 ( 27,412円 )	4日目
24,920円 ( 27,412円 )	4日目
26,160円 ( 28,776円 )	4日目
26,160円 ( 28,776円 )	3日目
26,160円 ( 28,776円 )	4日目
30,200円 ( 33,220円 )	4日目
30,200円 ( 33,220円 )	4日目
34,890円 ( 38,379円 )	4日目
34,890円 ( 38,379円 )	3日目
34,890円 ( 38,379円 )	4日目
40,440円 ( 44,484円 )	4日目
40,440円 ( 44,484円 )	4日目
45,200円 ( 49,720円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・低抵抗設計で穴精度を向上
・ホルダ芯厚が厚くたわみを抑制
・切りくずを細かく分断、深穴加工でも優れた切りくず排出
・簡単チップ交換
・多様な被削材で長寿命・安定加工

ご注意

本商品はホルダのみです。ヘッドは別売りです。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
ヘッド交換式ドリル DrillForceMeister用ドリルボディ TIS L/D=8
タンガロイ
ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=5
タンガロイ
ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
