BTシャンク ハイブリッドG1チャック

【安定した振れ精度を保証】
好評のスーパーG1チャックに、高安定性のインサイドロックナットを組み合わせることで、振れ精度のバラツキを最小とし、標準品でホルダ本体にコレットをセットした状態での“総合振れ精度”3μm以下を可能にしている。
振れ精度表示は、メーカー各社ともに表現方法が様々である。
本商品はホルダにコレットをセットした状態にて、テーパ部から4d先端までの精度を「総合振れ精度」として保証している。

【高速回転に対応】
外径部分は、ロックナットとのスキマがなく、ストレートでシンプルな外観で、風切り音と切削油の飛散を抑えられる。
また、ロックナットの質量も小さくすることにより、バランスに影響を与える浮動要因を最少に抑える。
これにより、40,000min^-1までの高速回転で使用できる。

【極小径・狭ピッチ穴明け加工例】
碌々産業様小径微細加工機MEGAIIIの小径穴ドリル加工事例。
少し古いデータで、当時のチャンピオンデータを得た際にも使われたツールホルダーは、ハイブリッドG1チャックである。
小径穴加工に困った際に、是非お試しあれ。

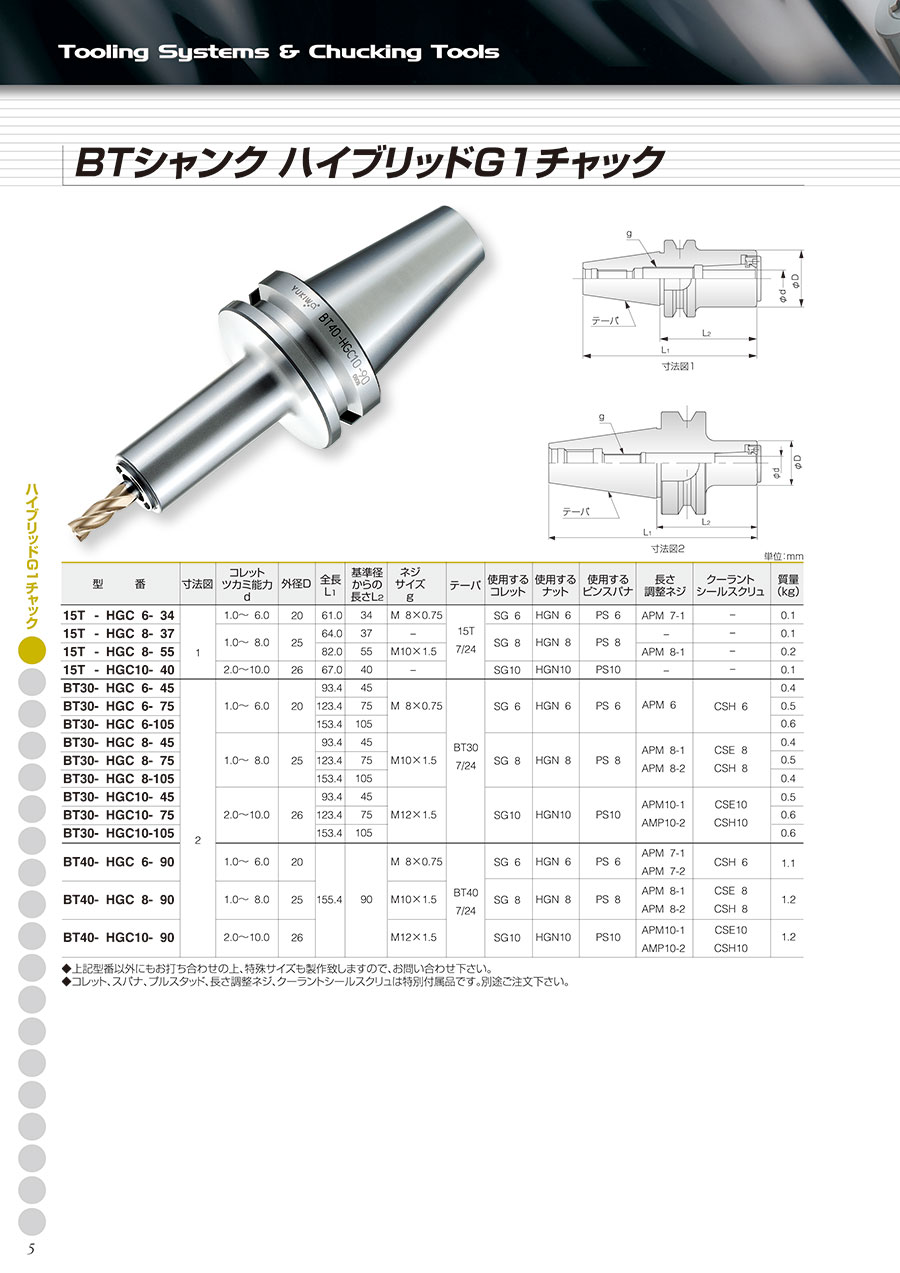

外径図1

外径図2
