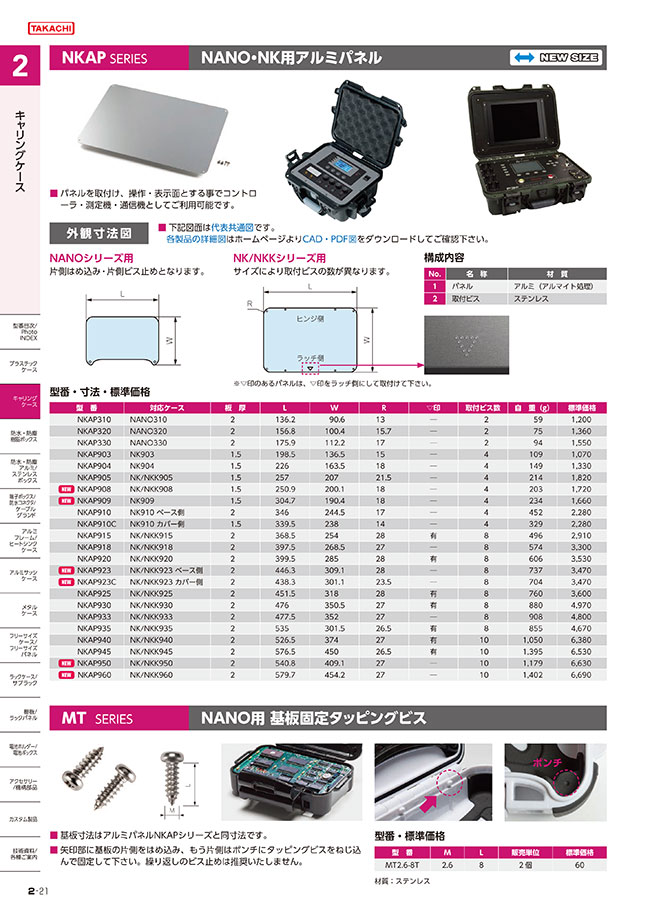

NKAP型NANO・NK用アルミパネルの詳細
NKAP型NANO・NK用アルミパネル イメージ
NK型防水キャリングケース キャスター付 内装スポンジ付きの寸法例
NKAP型NANO・NK用アルミパネル 外観寸法図 NANOシリーズ用
- 片側はめ込み・片側ビス止め
NKAP型NANO・NK用アルミパネル 外観寸法図 NK／NKKシリーズ用
- サイズにより取付ビスの数が異なる
- ※ ▽印のあるパネルは、▽印をラッチ側にして取付けて下さい。
NKAP型NANO・NK用アルミパネルの構成内容
| 名称 | 材質 |
|---|---|
| パネル | アルミ（アルマイト処理） |
| 取付ビス | ステンレス |
（単位：mm）
| 型番 | 対応ケース | 板厚 | L | W | R | ▽印 | 取付ビス数 | 自重（g） |
|---|---|---|---|---|---|---|---|---|
| NKAP310 | NANO310 | 2 | 136.2 | 90.6 | 13 | - | 2 | 59 |
| NKAP320 | NANO320 | 2 | 156.8 | 100.4 | 15.7 | - | 2 | 75 |
| NKAP330 | NANO330 | 2 | 175.9 | 112.2 | 17 | - | 2 | 94 |
| NKAP903 | NK903 | 1.5 | 198.5 | 136.5 | 15 | - | 4 | 109 |
| NKAP904 | NK904 | 1.5 | 226 | 163.5 | 18 | - | 4 | 149 |
| NKAP905 | NK／NKK905 | 1.5 | 257 | 207 | 21.5 | - | 4 | 214 |
| NKAP908 | NK／NKK908 | 1.5 | 250.9 | 200.1 | 18 | - | 4 | 203 |
| NKAP909 | NK909 | 1.5 | 304.7 | 190.4 | 18 | - | 4 | 234 |
| NKAP910 | NK910 ベース側 | 2 | 346 | 244.5 | 17 | - | 4 | 452 |
| NKAP910C | NK910 カバー側 | 1.5 | 339.5 | 238 | 14 | - | 4 | 329 |
| NKAP915 | NK／NKK915 | 2 | 368.5 | 254 | 28 | 有 | 8 | 496 |
| NKAP918 | NK／NKK918 | 2 | 397.5 | 268.5 | 27 | - | 8 | 574 |
| NKAP920 | NK／NKK920 | 2 | 399.5 | 285 | 28 | 有 | 8 | 606 |
| NKAP923 | NK／NKK923 ベース側 | 2 | 446.3 | 309.1 | 28 | - | 8 | 737 |
| NKAP923C | NK／NKK923 カバー側 | 2 | 438.3 | 301.1 | 23.5 | - | 8 | 704 |
| NKAP925 | NK／NKK925 | 2 | 451.5 | 318 | 28 | 有 | 8 | 760 |
| NKAP930 | NK／NKK930 | 2 | 476 | 350.5 | 27 | 有 | 8 | 880 |
| NKAP933 | NK／NKK933 | 2 | 477.5 | 352 | 27 | - | 8 | 908 |
| NKAP935 | NK／NKK935 | 2 | 535 | 301.5 | 26.5 | 有 | 8 | 855 |
| NKAP940 | NK／NKK940 | 2 | 526.5 | 374 | 27 | 有 | 10 | 1,050 |
| NKAP945 | NK／NKK945 | 2 | 576.5 | 450 | 26.5 | 有 | 10 | 1,395 |
| NKAP950 | NK／NKK950 | 2 | 540.8 | 409.1 | 27 | - | 10 | 1,179 |
| NKAP960 | NK／NKK960 | 2 | 579.7 | 454.2 | 27 | - | 10 | 1,402 |
NKAP330の仕様・寸法情報
絞り込み条件
本体型番
- NANO310
- NANO320
- NANO330
- NK903
- NK904
- NK/NKK905
- NK/NKK908
- NK909
- NK910カバー側
- NK910ベース側
- NK/NKK915
- NK/NKK918
- NK/NKK920
- NK/NKK923カバー側
- NK/NKK923ベース側
- NK/NKK925
- NK/NKK930
- NK/NKK933
- NK/NKK935
- NK/NKK940
- NK/NKK945
- NK/NKK950
- NK/NKK960
タイプ
- NKAP
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
ボックス（NANO、NKシリーズ）にパネル取付用ネジ穴がある為、簡単に取付可能。
【特長】
・取付ビス付きで、サイズによりビスの数が異なる
【用途】
・パネルを取付け、操作・表示面とする事でコントローラ・測定機・通信機として利用可能
