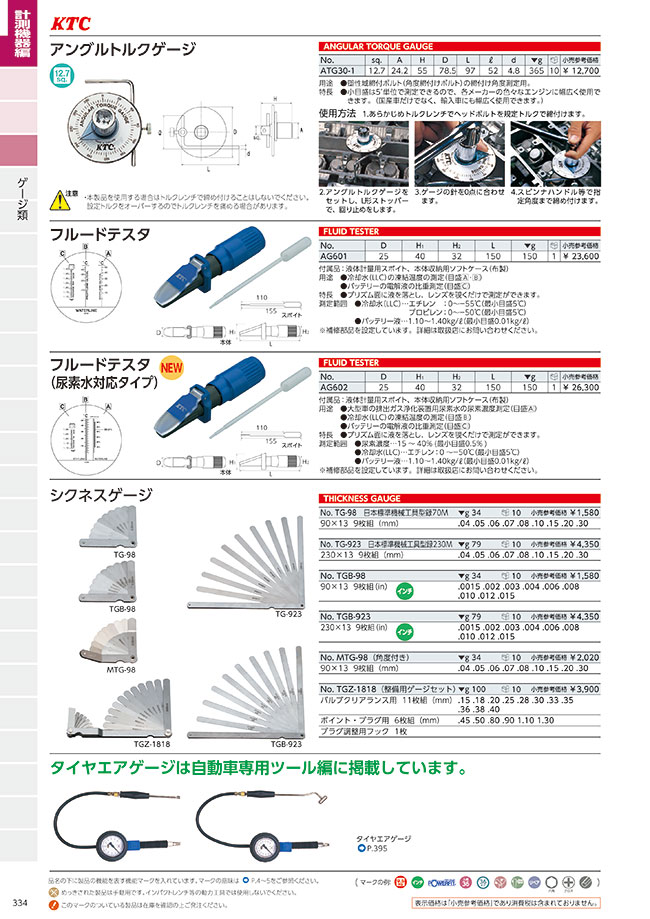

アングルトルクゲージ

製品仕様

ATG30-1の外観

ATG30-1の寸法図

• 差込角：12.7sq.
• A：24.2mm
• H：55mm
• D：78.5mm
• L：97mm
• l：52mm
• d：4.8mm
• 質量：365g

使用方法

使用方法1：あらかじめトルクレンチでヘッドボルトを規定トルクで締付ける。

使用方法2：アングルトルクゲージをセットし、L形ストッパーで、回り止めをする。

使用方法3：ゲージの針を0点に合わせる。

使用方法4：スピンナハンドル等で指定角度まで締め付ける。

注意・禁止事項

ゲージ類

• 使用前に必ず「取扱説明書」等をよくお読みください。
• 湿気やほこりの多い場所や、水や油などが直接かかる場所での使用は避けてください。故障の原因となります。
• 測定値を読む時はゲージ正面で読みとってください。
• ゲージの清掃にガソリン、シンナー等を使わないでください。変形する恐れがあります。
• ゲージの測定範囲を超える使用は避けてください。
• 落としたり割れたり乱暴な扱いをした時、又は使用状態に応じて精度確認をしてください。
• 修理対象外品です。

アングルトルクゲージ

• 本製品を使用する場合はトルクレンチで締め付けることはしないでください。設定トルクをオーバーするのでトルクレンチを痛める場合があります。
