大昭和精機

二面拘束BBTシャンクハイドロチャック標準タイプ

カタログ |

通常単価(税別): 31,500円～99,000円

税込単価: 34,650円～108,900円

【特長】・自動車部品加工、金型加工をはじめあらゆる高精度加工に・ワーク干渉を最...

主軸・シャンク形状
BT
主軸・シャンク種類
BBT
クーラント等供給方式
センタースルー
先端タイプ
標準

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が82型番あります。

外形図
型番リスト
詳細情報

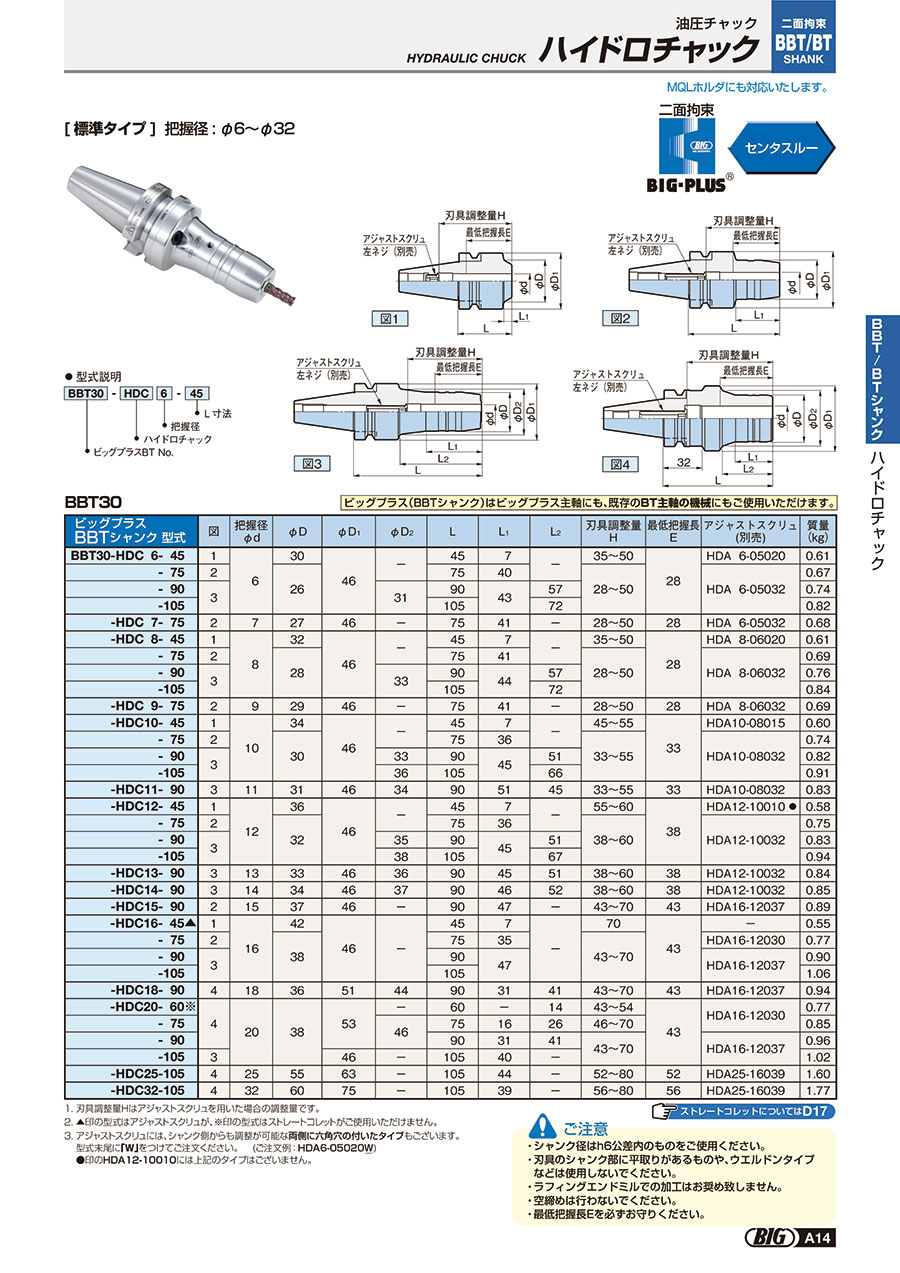

カタログ

外形図

BBT30（図1）

BBT30（図2）

BBT30の規格表

ビッグプラス BBTシャンク型式	図	把握径Φd	ΦD	ΦD1	ΦD2	L	L1	L2	刃具調整量H	最低把握長E	アジャストスクリュ（別売）	質量(kg)
BBT30-HDC12-45	1	12	36	46	-	45	7	-	55～60	38	HDA12-10010●	0.58
BBT30-HDC12-90	2	12	32	46	35	90	45	51	38～60	38	HDA12-10032	0.83

刃具調整量Hはアジャストスクリュを用いた場合の調整量です。
●印のHDA12-10010には上記のタイプはございません。

BBT40（図1）

BBT40（図2）

BBT40の規格表

ビッグプラス BBTシャンク型式	図	把握径Φd	ΦD	ΦD1	L	L1	L2	刃具調整量H	最低把握長E	アジャストスクリュ（別売）	質量(kg)
BBT40-HDC6-60	1	6	27	45	60	19	-	28～50	28	HDA6-05032	1.2
BBT40-HDC6-90	2		26		90	44	50				1.4
BBT40-HDC6-110					110		70				1.5
BBT40-HDC6-135					135		95				1.7
BBT40-HDC6-165					165		119				1.9
BBT40-HDC7-90	2	7	27	45	90	44	50	28～50	28	HDA6-05032	1.3
BBT40-HDC8-60	1	8	29	45	60	19	-	28～50	28	HDA8-06032	1.2
BBT40-HDC8-110	2		28		110	44	70				1.5
BBT40-HDC8-135					135		95				1.7
BBT40-HDC8-165					165		119				2.0
BBT40-HDC9-90	2	9	29	45	90	45	50	28～50	28	HDA8-06032	1.4
BBT40-HDC10-60	1	10	31	45	60	20	-	33～55	33	HDA10-08032	1.2
BBT40-HDC10-110	2		30		110	45	70				1.5
BBT40-HDC10-135					135		95				1.7
BBT40-HDC10-165					165		119				2.0
BBT40-HDC11-90	2	11	31	45	90	45	50	33～55	33	HDA10-08032	1.4

※ 上記以外の型番につきましては、カタログを参照してください。

BBT50（図1）

BBT50（図2）

BBT50（図3）

BBT50の規格表

ビッグプラス BBTシャンク型式	図	把握径Φd	ΦD	ΦD1	L	L1	L2	刃具調整量H	最低把握長E	最大挿入深さ	アジャストスクリュ（別売）	質量(kg)
BBT50-HDC6L-105	1	6	26	45	105	44	48	80～120	28	165	HDA6-20010	4.2
BBT50-HDC6L-135					135		78	110～150		195		4.3
BBT50-HDC6L-150					150		93	125～165		210		4.4
BBT50-HDC6L-165					165		108	140～180		225		4.5
BBT50-HDC8L-105	1	8	28	45	105	45	48	80～120	28	165	HDA6-20010	4.2
BBT50-HDC8L-135					135		78	110～150		195		4.4
BBT50-HDC8L-150					150		93	125～165		210		4.5
BBT50-HDC8L-165					165		108	140～180		225		4.6
BBT50-HDC10L-105	1	10	30	45	105	45	48	80～120	33	165	HDA6-20010	4.2
BBT50-HDC10L-135					135		78	110～150		195		4.4
BBT50-HDC10L-150					150		93	125～165		210		4.5
BBT50-HDC10L-165					165		108	140～180		225		4.7
BBT50-HDC12L-105	1	12	32	45	105	45	48	80～120	38	165	HDA6-20010	4.2
BBT50-HDC12L-135					135		78	110～150		195		4.4
BBT50-HDC12L-150					150		93	125～165		210		4.6
BBT50-HDC12L-165					165		108	140～180		225		4.7
BBT50-HDC16L-90	1	16	38	47	90	40	43	56～96	43	150	HDA20-12047	4.1
BBT50-HDC16L-105					105	47	48	80～120		165	HDA6-20010	4.3
BBT50-HDC16L-135					135	48	78	110～150		195		4.6
BBT50-HDC16L-150					150	48	93	125～165		210		4.7
BBT50-HDC20L-90	2	20	42	50	90	45	-	56～96	43	150	HDA20-12047	4.2
BBT50-HDC20L-105					105	47	48	71～111		165		4.4
BBT50-HDC20L-135					135	48	78	101～141		195		4.7
BBT50-HDC20L-150					150	48	93	116～156		210		4.8
BBT50-HDC20L-200	3				200	48	102	166～206		260		5.5
BBT50-HDC20L-250	3				250	48	102	216～256		310		6.0

※ 上記以外の型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

注文停止中

主軸・シャンク番号

把握径

(mm)

最小刃具挿入量

(mm)

最大刃具挿入量

(mm)

ホルダ長さ

(mm)

先端チャック部外径

(mm)

CADデータ有無

φD1

(mm)

最小発注数量

30	12	38	60	45	36	2D/3D	46	1個
30	12	38	60	90	32	-	46	1個
40	6	28	50	60	27	2D/3D	45	1個
40	6	28	50	90	26	2D/3D	45	1個
40	6	28	50	110	26	-	45	1個
40	6	28	50	135	26	-	45	1個
40	6	28	50	165	26	-	45	1個
40	7	28	50	90	27	-	45	1個
40	8	28	50	60	29	2D/3D	45	1個
40	8	28	50	110	28	-	45	1個
40	8	28	50	135	28	-	45	1個
40	8	28	50	165	28	-	45	1個
40	9	28	50	90	29	-	45	1個
40	10	33	55	60	31	2D/3D	45	1個
40	10	33	55	110	30	-	45	1個
40	10	33	55	135	30	-	45	1個
40	10	33	55	165	30	-	45	1個
40	11	33	55	90	31	-	45	1個
40	12	38	60	60	33	2D/3D	45	1個
40	12	38	60	90	32	-	45	1個
40	12	38	60	110	32	-	45	1個
40	12	38	60	135	32	-	45	1個
40	12	38	60	165	32	-	45	1個
40	13	38	60	90	33	-	45	1個
40	14	38	60	90	34	-	45	1個
40	14	38	60	110	34	-	45	1個
40	14	38	60	135	34	-	45	1個
40	15	43	70	90	37	-	45	1個
40	16	43	70	75	38	-	45	1個
40	16	43	70	110	38	-	45	1個
40	16	43	70	135	38	-	45	1個
40	16	43	70	165	38	-	50	1個
40	18	43	70	90	40	-	45	1個
40	18	43	70	110	40	-	45	1個
40	18	43	70	135	40	-	45	1個
40	19	-	-	75	-	-	-	1個
40	20	43	70	110	42	-	50	1個
40	20	43	70	135	42	-	50	1個
40	20	43	70	165	42	-	50	1個
40	22	-	-	75	-	-	-	1個
40	24	-	-	75	-	-	-	1個
40	28	-	-	75	-	-	71	1個
50	6	28	165	105	26	2D/3D	45	1個
50	6	28	195	135	26	-	45	1個
50	6	28	210	150	26	-	45	1個
50	6	28	225	165	26	-	45	1個
50	8	28	165	105	28	-	45	1個
50	8	28	195	135	28	-	45	1個
50	8	28	210	150	28	-	45	1個
50	8	28	225	165	28	-	45	1個
50	10	33	165	105	30	-	45	1個
50	10	33	195	135	30	-	45	1個
50	10	33	210	150	30	2D/3D	45	1個
50	10	33	225	165	30	-	45	1個
50	12	38	165	105	32	-	45	1個
50	12	38	195	135	32	-	45	1個
50	12	38	210	150	32	-	45	1個
50	12	38	225	165	32	-	45	1個
50	16	43	150	90	38	-	47	1個
50	16	43	165	105	38	-	47	1個

通常単価(税別) (税込単価)	通常出荷日

31,500円 ( 34,650円 )	5日目
36,071円 ( 39,678円 )	5日目
33,660円 ( 37,026円 )	5日目
35,010円 ( 38,511円 )	5日目
40,100円 ( 44,110円 )	5日目
42,800円 ( 47,080円 )	5日目
45,400円 ( 49,940円 )	5日目
38,900円 ( 42,790円 )	5日目
33,660円 ( 37,026円 )	5日目
40,100円 ( 44,110円 )	5日目
42,800円 ( 47,080円 )	5日目
45,400円 ( 49,940円 )	5日目
38,900円 ( 42,790円 )	5日目
33,660円 ( 37,026円 )	5日目
40,100円 ( 44,110円 )	5日目
42,800円 ( 47,080円 )	5日目
45,400円 ( 49,940円 )	5日目
38,900円 ( 42,790円 )	5日目
33,660円 ( 37,026円 )	5日目
38,900円 ( 42,790円 )	5日目
40,100円 ( 44,110円 )	5日目
42,800円 ( 47,080円 )	5日目
45,400円 ( 49,940円 )	5日目
38,900円 ( 42,790円 )	5日目
38,900円 ( 42,790円 )	5日目
40,100円 ( 44,110円 )	5日目
42,800円 ( 47,080円 )	5日目
38,900円 ( 42,790円 )	5日目
37,400円 ( 41,140円 )	5日目
40,100円 ( 44,110円 )	5日目
42,800円 ( 47,080円 )	5日目
45,400円 ( 49,940円 )	5日目
38,900円 ( 42,790円 )	5日目
40,100円 ( 44,110円 )	5日目
42,800円 ( 47,080円 )	5日目
39,793円 ( 43,772円 )	5日目
40,100円 ( 44,110円 )	5日目
42,800円 ( 47,080円 )	5日目
45,400円 ( 49,940円 )	5日目
43,867円 ( 48,254円 )	5日目
43,867円 ( 48,254円 )	5日目
53,466円 ( 58,813円 )	5日目
55,179円 ( 60,697円 )	5日目
64,013円 ( 70,414円 )	5日目
66,344円 ( 72,978円 )	5日目
67,935円 ( 74,729円 )	5日目
60,593円 ( 66,652円 )	5日目
64,013円 ( 70,414円 )	5日目
66,344円 ( 72,978円 )	5日目
67,935円 ( 74,729円 )	5日目
60,593円 ( 66,652円 )	5日目
64,013円 ( 70,414円 )	5日目
60,415円 ( 66,457円 )	5日目
67,935円 ( 74,729円 )	5日目
60,593円 ( 66,652円 )	5日目
64,013円 ( 70,414円 )	5日目
66,344円 ( 72,978円 )	5日目
67,935円 ( 74,729円 )	5日目
58,765円 ( 64,642円 )	5日目
60,593円 ( 66,652円 )	5日目

基本情報

基本情報

【特長】
・自動車部品加工、金型加工をはじめあらゆる高精度加工に
・ワーク干渉を最小限に抑えるスリムなデザインで、金型の型彫り加工に最適です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
