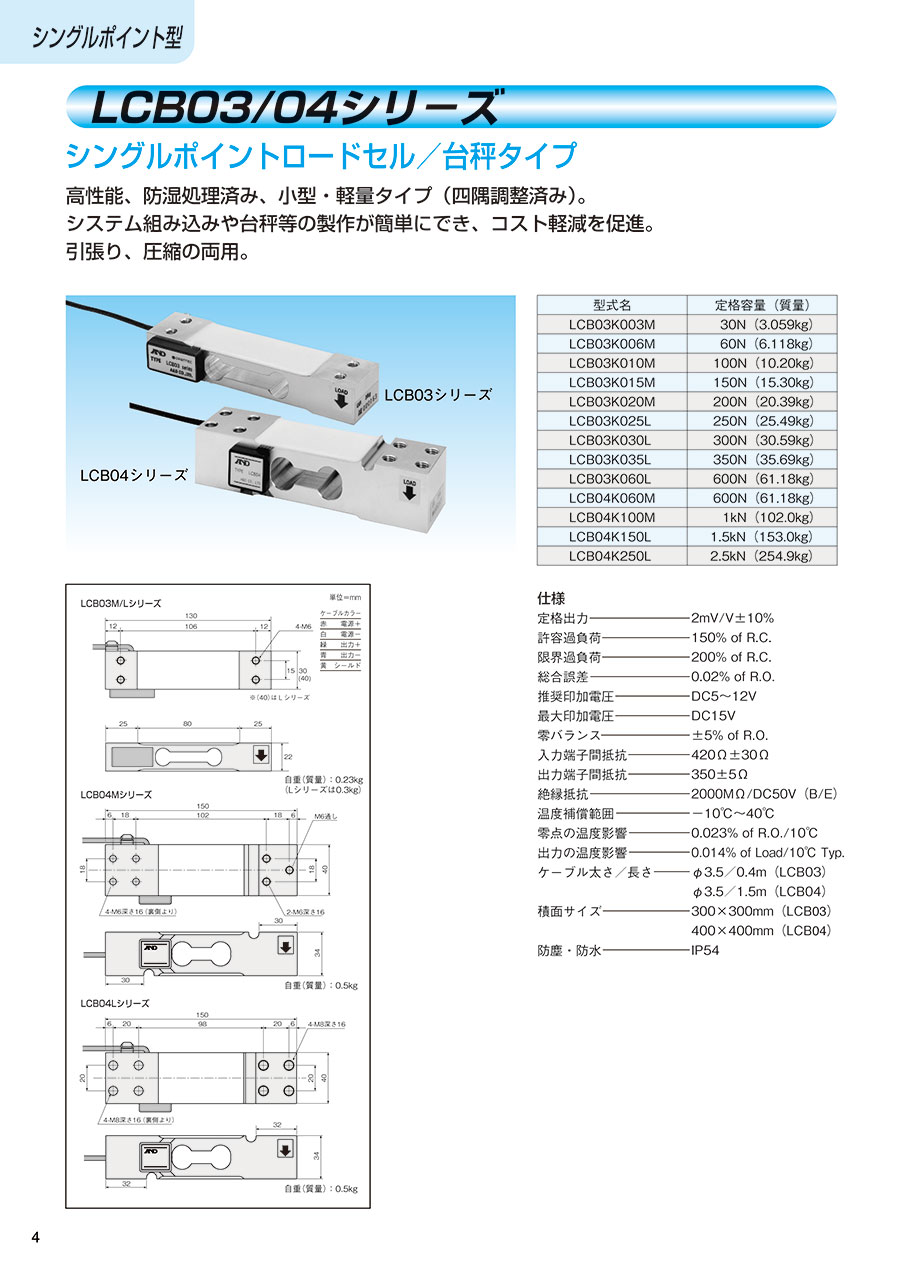

シングルポイント型のロードセル/台秤タイプ LCB03/04

シングルポイント型のロードセル/台秤タイプ LCB03/04
  • LCB03シリーズ
  • LCB04シリーズ
  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
10,838円～16,257円特別価格
税込単価
11,922円～17,883円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

S字タイプ汎用型ロードセル LC-1205

エー・アンド・デイ

S字タイプ汎用型ロードセル LC-1205
0
通常価格(税別)： 5,057円 (税込価格：5,563円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

超小型アナログシグナルコンディショナー AD-4541-V/AD-4541-I

エー・アンド・デイ

超小型アナログシグナルコンディショナー AD-4541-V/AD-4541-I
0
通常価格(税別)： 10,990円 (税込価格：12,089円)

通常出荷日：在庫品1日目

シングルポイント型のロードセル／台秤タイプ【特長】・引張り、圧縮の両用・高性能...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が11型番あります。
    数量：

    商品仕様

    製品特長・仕様

    LCB03M／Lシリーズ

    LCB03M／Lシリーズ

    LCB04Mシリーズ

    LCB04Mシリーズ

    LCB04Lシリーズ

    LCB04Lシリーズ

    製品の基本仕様・特長

    【使用例】

    配合・充填用の計量台

    特許・証明書情報

    • RoHS10物質：非対応
    • 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
    • 電池：内蔵・同梱してません。

    外形図

    LCB03M／Lシリーズ

    LCB03M／Lシリーズ（※（40）はLシリーズ）

    自重（質量）：0.23kg（Lシリーズは0.3kg）

    LCB04Mシリーズ

    LCB04Mシリーズ

    自重（質量）：0.5kg

    LCB04Lシリーズ

    LCB04Lシリーズ

    自重（質量）：0.5kg

    選定サポート情報

    型名LCB03K003MLCB03K006MLCB03K010MLCB03K020MLCB03K025LLCB03K030LLCB03K035LLCB03K060L
    定格容量（質量）30N（3.059kg）60N（6.118kg）100N（10.20kg）200N（20.39kg）250N（25.49kg）300N（30.59kg）350N（35.69kg）600N（61.18kg）
    定格出力2mV/V±10%
    許容過負荷150%ofR.C.
    限界過負荷200%ofR.C.
    総合誤差0.02%ofR.O.
    推奨印加電圧DC5～12V
    最大印加電圧DC15V
    零バランス±5%ofR.O.
    入力端子間抵抗420±30Ω
    出力端子間抵抗350±5Ω
    絶縁抵抗2,000MΩ/DC50V（B/E）
    温度補償範囲-10℃～+40℃
    零点の温度影響0.023%ofR.O./10℃
    出力の温度影響0.014%ofLoad/10℃Typ.
    ケーブル太さ／長さφ3.5／0.4m
    積面サイズ300×300mm
    防塵・防水性IP54
    ケーブルカラー赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド
    本体質量0.23kg0.3kg
    型名LCB04K100MLCB04K150LLCB04K250L
    定格容量（質量）1kN（102.0kg）1.5kN（153.0kg）2.5kN（254.9kg）
    定格出力2mV/V±10%
    許容過負荷150%ofR.C.
    限界過負荷200%ofR.C.
    総合誤差0.02%ofR.O.
    推奨印加電圧DC5～12V
    最大印加電圧DC15V
    零バランス±5%ofR.O.
    入力端子間抵抗420±30Ω
    出力端子間抵抗350±5Ω
    絶縁抵抗2,000MΩ/DC50V（B/E）
    温度補償範囲-10℃～+40℃
    零点の温度影響0.023%ofR.O./10℃
    出力の温度影響0.014%ofLoad/10℃Typ.
    ケーブル太さ／長さφ3.5／1.5m
    積面サイズ400×400mm
    防塵・防水性IP54
    ケーブルカラー赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド
    本体質量0.5kg
    型名LCB03K003MLCB03K006MLCB03K010MLCB03K020M
    JAN
    code    		4981046613033498104661304049810466130574981046613071
    画像シングルポイントロードセル LCB03/04：LCB03K003M（4981046613033_ロードセル）.jpgシングルポイントロードセル LCB03/04：LCB03K006M（4981046613040_ロードセル）.jpgシングルポイントロードセル LCB03/04：LCB03K010M（4981046613057_ロードセル）.jpgシングルポイントロードセル LCB03/04：LCB03K020M（4981046613071_ロードセル）.jpg
    型名LCB03K025LLCB03K030LLCB03K035LLCB03K060L
    JAN
    code    		4981046613088498104661309549810466131014981046613101
    画像シングルポイントロードセル LCB03/04：LCB03K025L（4981046613088_ロードセル）.jpgシングルポイントロードセル LCB03/04：LCB03K030L（4981046613095_ロードセル）.jpgシングルポイントロードセル LCB03/04：LCB03K035L（4981046613101_ロードセル）.jpgシングルポイントロードセル LCB03/04：LCB03K060L（4981046613118_ロードセル）.jpg
    型名LCB04K100MLCB04K150LLCB04K250L
    JAN
    code    		498104661313249810466131494981046613156
    画像シングルポイントロードセル LCB03/04：LCB04K100M（4981046613132_ロードセル）.jpgシングルポイントロードセル LCB03/04：LCB04K150L（4981046613149_ロードセル）.jpgシングルポイントロードセル LCB03/04：LCB04K250L（4981046613156_ロードセル）.jpg

    注意・禁止事項

    • （1）ロードセルの性能を引き出す為には、以下の項目について注意して下さい。
      -1）安定したロードセル供給電源
      -2）安定したウェイングインジケータ（精度に準じた桁数が必要です）
      -3）温度変化が出来る限り小さい場所
      -4）ロードセル・プラットフォームが平行に保てる場所
      -5）外部からの振動やノイズの無い場所
    • （2）その他注意点は、エー・アンド・デイ社の取扱説明書・アプリケーションノード等にてご確認下さい。

    よくあるご質問（FAQ）

    保証はどの様になってますか？：

    • 部品単体の保証はしておりますが、組み込み等行った際の精度保証等はございません。お客様の機構等に依存する為、ご理解を下さい。

    型番リスト

    表示件数
  • 1
    • 型番
    LCB03-K003M
    LCB03-K010M
    LCB03K006M
    LCB03K020M
    LCB03K025L
    LCB03K030L
    LCB03K035L
    LCB03K060L
    LCB04K100M
    LCB04K150L
    LCB04K250L

    定格容量

    JANコード

    		最小発注数量
    30N（3.059kg）
    4981046613033
    1個
    100N（10.20kg）
    4981046613057
    1個
    60N（6.118kg）
    4981046613040
    1個
    200N（20.39kg）
    4981046613071
    1個
    250N（25.49kg）
    4981046613088
    1個
    300N（30.59kg）
    4981046613095
    1個
    350N（35.69kg）
    4981046613101
    1個
    600N（61.18kg）
    4981046613118
    1個
    1kN（102.0kg）
    4981046613132
    1個
    1.5kN（153.0kg）
    4981046613149
    1個
    2.5kN（254.9kg）
    4981046613156
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,671円
    ( 12,838円 )
    在庫品1日目当日出荷可能
    11,671円
    ( 12,838円 )
    在庫品1日目当日出荷可能
    10,838円
    ( 11,922円 )
    在庫品1日目当日出荷可能
    10,838円
    ( 11,922円 )
    在庫品1日目当日出荷可能
    10,838円
    ( 11,922円 )
    在庫品1日目当日出荷可能
    10,838円
    ( 11,922円 )
    在庫品1日目当日出荷可能
    10,838円
    ( 11,922円 )
    在庫品1日目当日出荷可能
    10,838円
    ( 11,922円 )
    3日目
    16,257円
    ( 17,883円 )
    3日目
    16,257円15,738円
    ( 17,312円 )
    3日目
    16,257円
    ( 17,883円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    シングルポイント型のロードセル／台秤タイプ
    【特長】
    ・引張り、圧縮の両用
    ・高性能、防湿処理済み、小型・軽量タイプ（四隅調整済み）
    ・システム組み込みや台秤等の製作が簡単にでき、コスト軽減を促進。
    【用途】
    ・台秤（取り付け可能な計量皿の大きさ：LCB03－300×300mm、LCB04－400×400mm）

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    ■ウェイトチェッカ特集ページのご紹介
    生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    シングルポイント型のロードセル/台秤タイプ LCB03/04のレビュー
    3平均満足度：3.01件のレビュー
    手計用で購入
    3
    満足度：3.02019/12/03
    種類が多く、助かります。 使い方や種類などの特集があれば使ってみようって意識が出る人が多いかもしれません。
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q保管方法を教えてください。
    A
    ロードセルのゴミ、ホコリ、汚物等の付着を取り除いて、常にクリーンな状態で使用してください。
