ストレンゲージ式センサー用 デジタルインジケータ AD-4532B

製品特長・仕様

製品の基本仕様・特長

【特長】

• シンプルな上下限比較の他、時間制御または外部信号により5段階の上下限値が切り換え可能な2Dコンパレータ機能を搭載
• 2,000回／秒の高速A/D・D/A変換機能
• 表示、コンパレータ出力、D/A電圧出力がラッチ（データ出力保持）できます
• リレー出力には長寿命のMOSFETリレーを採用
• チャタリング防止機能

LEDディスプレイ（橙）

LEDディスプレイ（緑）

LEDディスプレイ（赤）

• センサ（ひずみゲージ）からの電圧信号を高速で変換しデジタル表示するインジケータ。
• 2,000回/秒の高速A／D、D／A変換を行うので荷重、圧力、変位、トルク等の動的現象計測に最適。
• 充実のコンパレータ機能：シンプルな上下限比較の他、時間制御または外部信号により5段階の上下限値が切り換え可能な2Dコンパレータ機能を搭載。
• 実負荷によらないデジタルスパン校正が可能。
• 表示、コンパレータ出力、D／A電圧出力がラッチ（データ出力保持）可能。
• リレー出力には長寿命のMOSFETリレーを採用。

2D（5段階）コンパレータ機能

5個の上下限設定値を時間軸、もしくは外部からの入力（トリガー）により順次移動させながら比較していく機能で、トータルでの合否判定を可能にしている。圧入のような時間の経過に伴い比較値を変化させて計測する用途に最適。また5つの独立したコンパレータとしても使用可能。

チャタリング防止機能

コンパレータ値が上限値もしくは下限値の付近で頻繁に増減を繰り返す場合はリレー回路等に大きな負担をかける。本機はこれを防止するためファンクションにてヒステリシス幅、時間を設定可能。

ホールド機能

フロントパネルのキー、リアパネルの外部入力端子及びModbus-RTUからホールドの指令が可能。

多彩なデータ入出力

アナログアンプ電圧出力（±10V）、D/Aアナログ電圧出力（±10V）、コンパレータ出力、Modbus-RTU入出力を標準装備。さらにオプションでBCD出力、RS-232C入出力、イーサネット、D／Aアナログ電圧／電流出力（±10V／4～20mA）を用意。Modbus-RTUから上下限値の設定、ゼロ補正指令、ホールド指令も行える。

特許・証明書情報

• RoHS10物質：非対応
• 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
• 電池：内蔵・同梱してません。

外形図

表示部

リアパネル

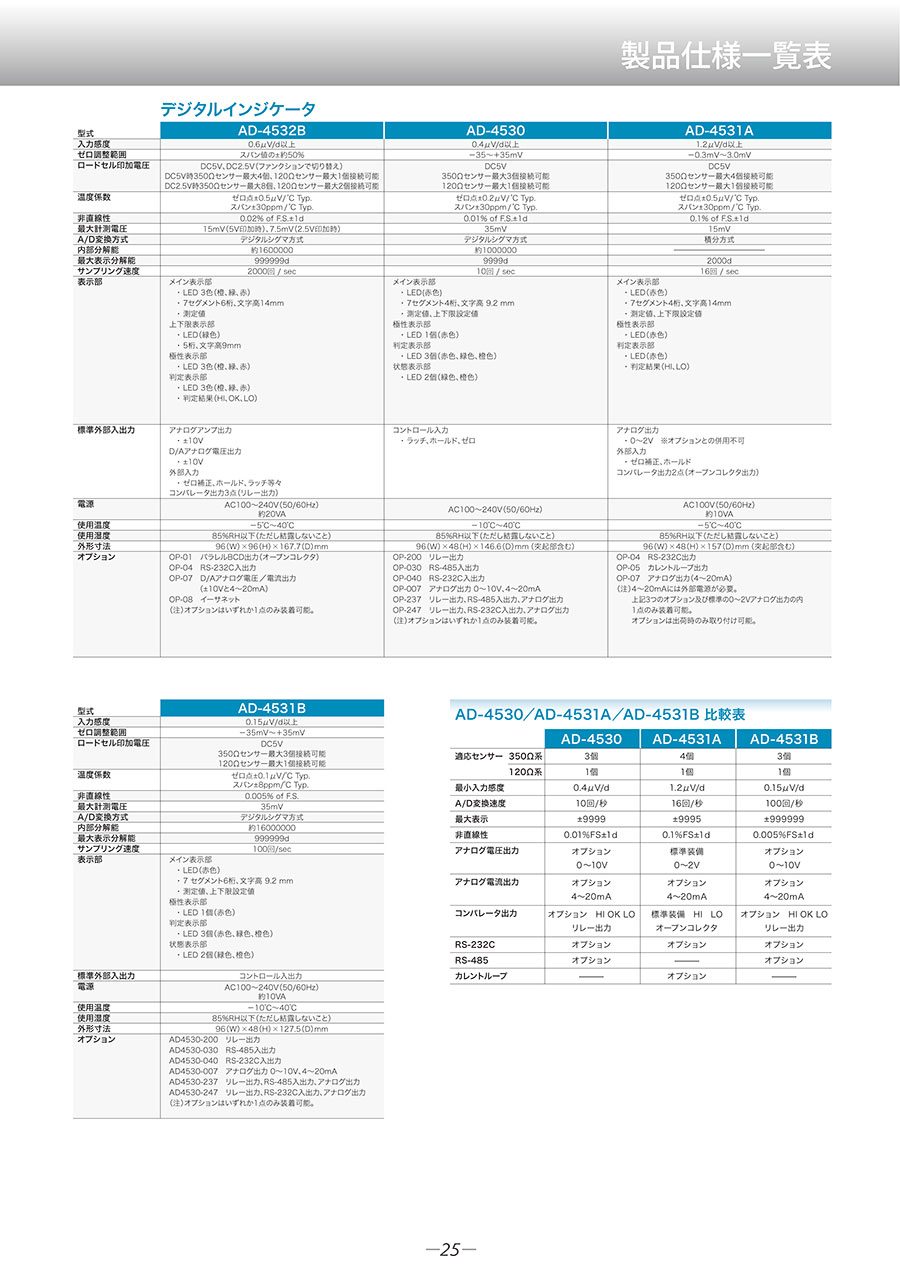

選定サポート情報

型名	AD-4532B
商品名	ストレンゲージ式センサー用デジタルインジケータAD-4532B
入力感度	0.6μV/d以上（d＝最小目盛）
ゼロ調整範囲	スパン値の±約50%
ロードセル印加電圧	DC5V、DC2.5V（ファンクションで切り替え） DC5V時350Ωセンサー最大4個、120Ωセンサー最大1個接続可能 DC2.5V時350Ωセンサー最大8個、120Ωセンサー最大2個接続可能
温度計数	ゼロ点：±0.5μV/℃Typ. スパン：±30ppm/℃Typ.
非直線性	0.02%ofF.S.±1d
最大計測電圧	15mV（5V印加時）、7.5mV（2.5V印加時）
A/D変換方式	デジタルシグマ方式
内部分解能	約1,600,000
最大表示分解能	999,999d
サンプリング速度	2,000回/sec
表示部	メイン表示部 ・LED（3色、橙色、緑色、赤色）、7セグメント6桁、文字高14mm ・測定値 上下限表示部 ・LED（緑色）、5桁、文字高9mm 極性表示部 ・LED（3色、橙色、緑色、赤色） 判定表示部 ・LED（3色、橙色、緑色、赤色） ・判定結果（HI、OK、LO）
標準外部入出力	アナログアンプ出力 ・±10V D/Aアナログ電圧出力 ・±10V 外部入力 ・ゼロ補正、ホールド、ラッチ等 コンパレータ出力3点（リレー出力）
電源	AC100～240V （50/60Hz） 約20VA
使用温湿度範囲	-5℃～+40℃/85%R.H以下 （ただし結露しないこと）
外形寸法	96（W）×96（H）×167.7（D）mm
JAN code	4981046619134
画像

注意・禁止事項

（1）本機は精密機器ですので、取り扱いには十分ご注意ください。
（2）水のかからない場所に設置してください。
（3）振動・衝撃のない場所、高温・多湿にならない場所、直射日光の当たらない場所、設置してください。
（4）引火性のあるガスまたは蒸気にさらされない場所に設置してください。
（5）使用温度範囲は、-5℃～+40℃以内です。
（6）電源は、AC85～250Vです。瞬停やノイズ成分を含むと、誤動作の原因になります。電源は安定なものを使用してください。
（7）接地アースは必ず接続してください。接地は3種、単独アースに接続して、電力機器系のアースと共用しないでください。
（8）電力系の配線やノイズの多い配線とは別に配線してください。
（9）アナログ電圧出力端子の負荷は必ず5kΩ以上としてください。また誘導負荷は接続しないでください。
（10）センサへの配線を延長する場合は6芯シールドケーブルをお勧めします。4線式のままケーブルを延長しますと配線の抵抗が計測誤差の原因になります。

よくあるご質問（FAQ）

キャリブレーションは必ず行う必要がありますか？：

• インジケータとロードセルは使用用途に合わせて組み合わせて使用することができます。
  この為、組合せた後は基本的に必ず一度はキャリブレーションを行う必要があります。

重量表示がブランクで全く表示されません何が考えられますか？：

• 計量器のひょう量オーバーが考えられますが、下記もご確認下さい。
  1．インジケータへのロードセルの配線に誤りがないかご確認をお願いいたします。
  2．SEN+、SEN-の配線を忘れてませんか？
  3．ロードセルの出力電圧がインジケータ入力電圧範囲外になっている可能性があります。
