JCSS校正機器 音叉型振動式粘度計 SVシリーズ

粘度計SVシリーズは、JCSS（登録に係る区分：粘度計）において、校正対象機器の振動粘度計に相当し、細管粘度計、回転粘度計と共に、特定標準器へのトレーサビリティ確保が可能な計量器として認められている。
高度な技術レベルと高い信頼性が裏づけた、粘度測定の標準機器。

型番	SV-10	SV-100
測定方式	SV型（音叉振動式）／固有振動数 30Hz
表示範囲	0.3～10,000mPa・s	1～100Pa・s（1,000～100,000mPa・s）
測定精度：繰り返し性	1%（標準偏差）
測定精度：確度	±3%（1～1,000mPa・s）	±5%（1～10Pa・s）（1,000～10,000mPa・s）
試料温度測定部	0～+160℃/0.1℃表示
電源	ACアダプタ付属（100V 50Hz/60Hz、約14VA）
外形寸法／質量	計測部：332（W）×314（D）×536（H） mm／約5.0kg
	表示部：238（W）×132（D）×170（H） mm／約1.3kg
標準付属品	ACアダプタ（1個）、データ通信ソフトWinCT-Viscosity（1枚）、樹脂製サンプル容器（容量45mL、4個）、 RS-232Cケーブル（25P-9P、1本）、接続ケーブル（1.5m、1本）、ディスポ容器（容量10mL 、5個）
JAN code	4981046600750	4981046600859

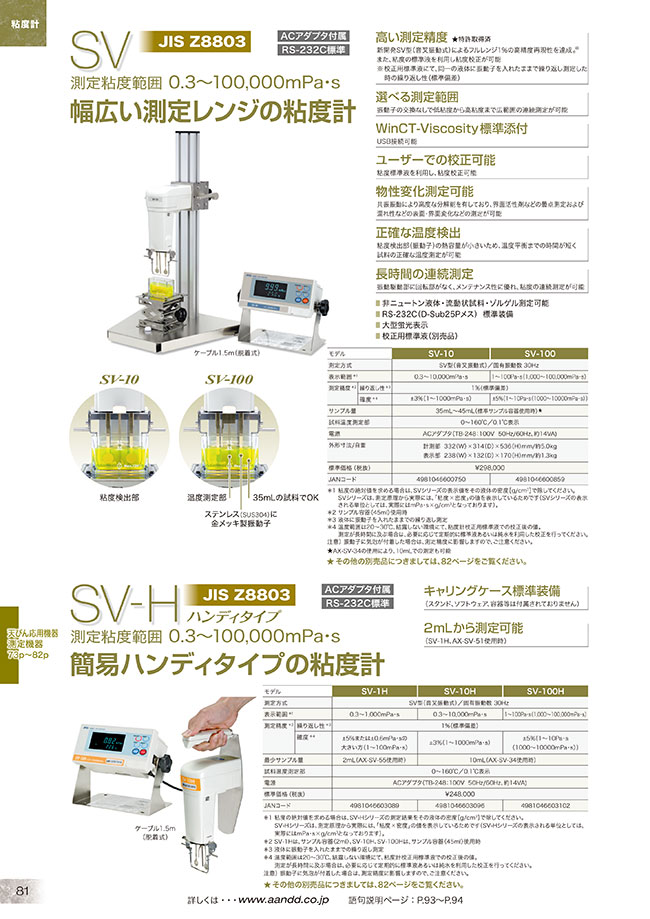

画像

• 表中の粘度表示値（単位：mPa・s）は、振動式の原理上、すべて『粘度×密度』の値となっている。
• 振動子に気泡が付着した場合は、測定精度に影響するので、注意。

測定理論	液体中で、振動子を一定振幅にて共振させ、振動子の粘性抵抗を加振力となる電流値を測定することから粘度を求める。
測定機構	音叉形状を有する2枚の板バネの中央に電磁駆動部を設置して板バネを一定の設定振幅にて共振させる。 粘性抵抗により異なる駆動電流を検出し、あらかじめ記憶させている検量線と対応させて演算し、粘度を測定する。

SV型（音叉型振動式）粘度計の測定理論・機構

音叉振動式の粘度計SV-10／SV-10Aは極低粘度領域（0.3mPa･s）から高粘度（10,000mPa･s）までの広範囲を連続的に測定する事ができる。途中でセンサ部の交換する必要がないので、ゾルからゲル化するまでの測定が可能。
また、測定間隔を自由に設定可能で、連続24時間測定等、長時間による粘性変化も測定可能。

• ゲル化点：液体から固体への相変化 例）ゼラチン、寒天、グルコマンナン、増粘安定剤、ハイドロゲル
• 曇点：界面活性剤のミセル構造変化 例）パラフィン、非イオン系界面活性剤
• 混濁液：スラリー、サスペンション、スラッジ、コロイドなどの分散系の粘度 例）セメント、バター、牛乳、クリーム、アスファルト、インク、塗料、金ナノコロイド
• 潤滑剤の特性：温度変化による粘性変化 例）エンジンオイル、潤滑用グリス、鉱物油、合成油、水系潤滑剤（水基系）、動物油・植物油
• 急激な粘度の立ち上がり：硬化ポイントの測定（接着剤の測定） 例）卵白／卵黄、 半田フラックス、シリコーン接着剤、モルタル、石膏、ゴム系・ポリマー系接着剤
• 低粘度測定：1.0mPa･s付近の安定測定（粘度、食感・感応試験） 例）食品、水、アルコール、酒、清涼飲料水、醤油、牛乳、医療 血液、たんぱく質、医薬、嚥下食品、経口摂取食品、胃瘻（胃ろう）食品、その他溶剤、化粧水、半導体研磨剤等
• 高粘度測定：～100Pa・sまでの安定測定 例）はちみつ、ポリマー溶液、はみがき粉、ハンドクリーム、口紅、チョコレート

WinCT-Viscosityとは、音叉型振動式粘度計SVシリーズで測定したデータをリアルタイムでグラフ化する専用ソフト。（※ WinCT-ViscosityはWindows8にも対応。） 粘度計SVシリーズでは、WinCT-Viscosityを使用することにより、測定したデータのパソコンへの取り込み、保存やデータ解析が簡単に可能となる。 WinCT-Viscosityは、3つのソフトで構成されてる。

• RsVisco：粘度計より受信したデータをリアルタイムにグラフ化することができる。測定中の粘度の変化過程や温度変化も同時に表示することができる。測定条件を変えたグラフの重ね書きも可能。
• RsCom：粘度計とパソコンの間でデータの送受信を行える。粘度計の制御に便利。
• RsKey：粘度計から出力されたデータを他のアプリケーションソフトウェアへ転送することができる。

WinCT-Viscosity（RSVisco）によるグラフ化

• 1.時間軸での検証：経時変化
• 2.温度依存性の検証：温度・粘度の相関性
• 3.見たい部分をフォーカス：X軸／Y軸ともに、最小・最大値を直接入力
• 4.Excelファイルへ変換：CSVファイルの拡張子をExcelに変換・保存することでExcelの機能での資料作成が可能

例）エンジオイル

• 1.時間軸での検証：経時変化
• 2.温度依存性の検証：温度・粘度の相関性

1.時間軸での検証：経時変化
X軸 時間／Y軸 粘度・温度
測定開始～120分後までの粘度／温度の変化

2.温度依存性の検証：温度・粘度の相関性
X軸 温度／Y軸 粘度
粘度／温度の相関性

例）増粘剤（とろみ剤）

• 1.全般的な数値変化
• 2.見たいポイントにフォーカス

縦軸、横軸ともに、見たい部分の最小値・最大値を入力することで、測定グラフを拡大して表示することが可能

Ｘ軸、Ｙ軸共に、拡大したい範囲を指定する事が可能。数値をダブルクリックして書き換えることが可能
例）測定開始から最初の3分間だけ、粘度範囲80～100ｍPa・sの部分を拡大したい

• X軸（時間）の最大値（全体表示グラフの30の数値）をダブルクリックして「3」を入力。
• Y軸（粘度）の最小値（全体表示グラフの0の数値）をダブルクリックして「80」を入力、最大値（同500の数値）をダブルクリックして「100」を入力。

指定した範囲のグラフが表示
