シングルポイント型ロードセル LC-4102
- 通常単価(税別)
- 18,686円～23,343円特別価格
- 税込単価
- 20,555円～25,677円特別価格
シングルポイントロードセル／台秤タイプ【特長】・ゼロ、スパンとも、温度補償付き・引張り・圧縮の両用【用...
詳細を確認- 画像は代表画像になります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品特長・仕様

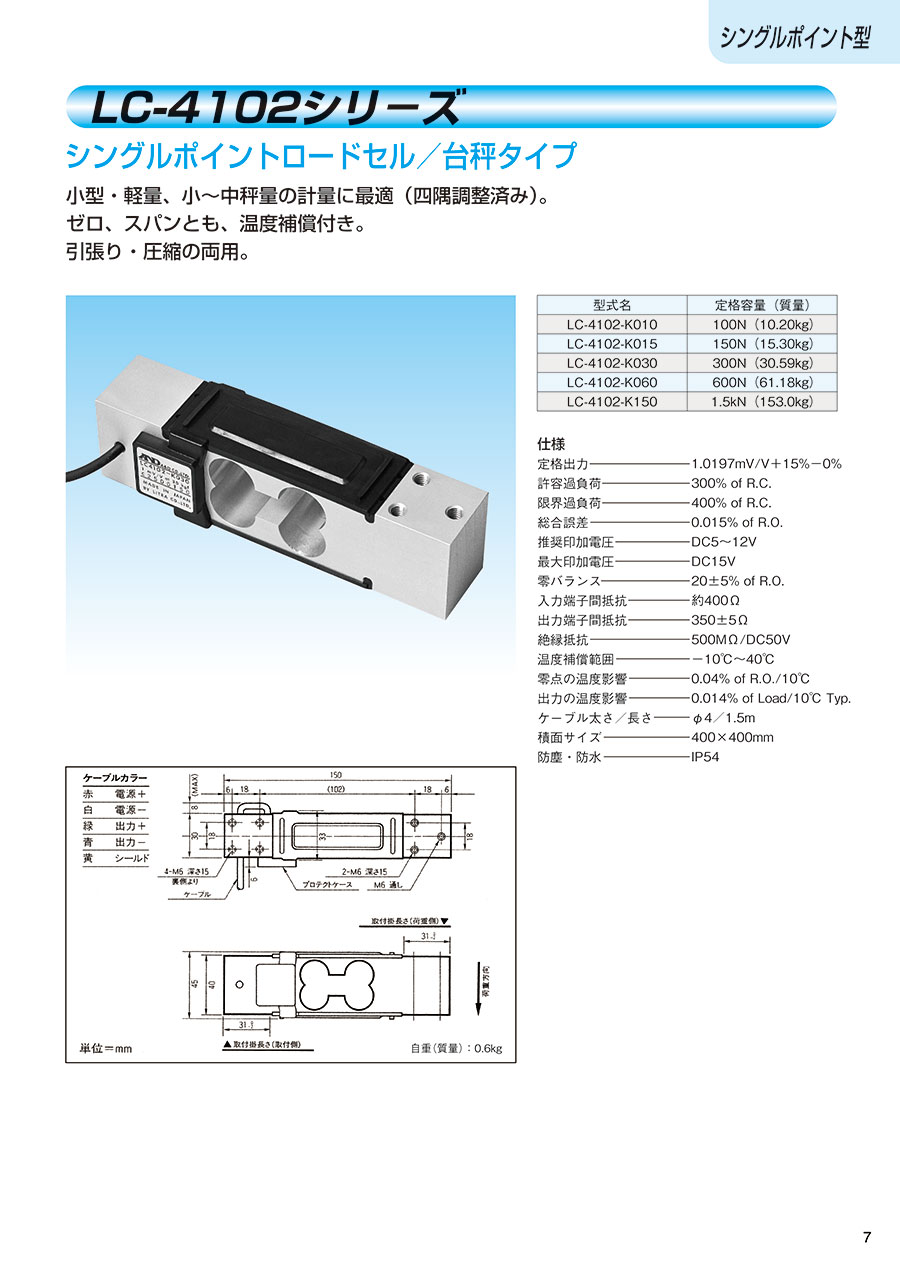

LC-4102シリーズの外観
製品の基本仕様・特長
【使用例】
- ベンチスケール
- ホッパースケール
- パッカースケール 等
特許・証明書情報
・RoHS10物質：非対応
・該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
・電池：内蔵・同梱してません。
外形図
選定サポート情報
| 型名 | LC-4102-K010 | LC-4102-K015 | LC-4102-K030 |
|---|---|---|---|
| 定格容量（質量） | 100N （10.20kg） | 150N （15.30kg） | 300N （30.59kg） |
| 定格出力 | 1.0197mV/V+15%-0% | ||
| 許容過負荷 | 300% of R.C. | ||
| 限界過負荷 | 400% of R.C. | ||
| 総合誤差 | 0.015% of R.O. | ||
| 推奨印加電圧 | DC5～12V | ||
| 最大印加電圧 | DC15V | ||
| 零バランス | 20±5% of R.O. | ||
| 入力端子間抵抗 | 約400Ω | ||
| 出力端子間抵抗 | 350±5Ω | ||
| 絶縁抵抗 | 500MΩ以上／DC50V | ||
| 温度補償範囲 | -10℃～+40℃ | ||
| 零点の温度影響 | 0.04% of R.O./10℃ | ||
| 出力の温度影響 | 0.014% of Load/10℃ Typ. | ||
| ケーブル太さ／長さ | φ4／1.5m | ||
| 積面サイズ | 400×400mm | ||
| 防塵・防水性 | IP54 | ||
| ケーブルカラー | 赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド | ||
| 本体質量 | 0.6kg | ||
| 型名 | LC-4102-K060 | LC-4102-K150 |
|---|---|---|
| 定格容量（質量） | 600N （61.18kg） | 1.5kN （153.0kg） |
| 定格出力 | 1.0197mV/V+15%-0% | |
| 許容過負荷 | 300% of R.C. | |
| 限界過負荷 | 400% of R.C. | |
| 総合誤差 | 0.015% of R.O. | |
| 推奨印加電圧 | DC5～12V | |
| 最大印加電圧 | DC15V | |
| 零バランス | 20±5% of R.O. | |
| 入力端子間抵抗 | 約400Ω | |
| 出力端子間抵抗 | 350±5Ω | |
| 絶縁抵抗 | 500MΩ以上／DC50V | |
| 温度補償範囲 | -10℃～+40℃ | |
| 零点の温度影響 | 0.04% of R.O./10℃ | |
| 出力の温度影響 | 0.014% of Load/10℃ Typ. | |
| ケーブル太さ／長さ | φ4／1.5m | |
| 積面サイズ | 400×400mm | |
| 防塵・防水性 | IP54 | |
| ケーブルカラー | 赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド | |
| 本体質量 | 0.6kg | |
| 型名 | LC-4102-K010 | LC-4102-K015 | LC-4102-K030 |
|---|---|---|---|
| 画像 |  |  |  |
| JAN code | 4981046613224 | 4981046613231 | 4981046613248 |
| 型名 | LC-4102-K060 | LC-4102-K150 |
|---|---|---|
| 画像 |  |  |
| JAN code | 4981046613255 | 4981046613262 |
注意・禁止事項
- （1）ロードセルの性能を引き出す為には、以下の項目について注意して下さい。
-1） 安定したロードセル供給電源
-2） 安定したウェイング インジケータ （精度に準じた桁数が必要です）
-3） 温度変化が出来る限り小さい場所
-4） ロードセル・プラットフォームが平行に保てる場所
-5） 外部からの振動やノイズの無い場所 - （2）その他注意点は、エー・アンド・デイ社の取扱説明書・アプリケーションノード等にてご確認下さい。
よくあるご質問（FAQ）
保証はどの様になってますか？：
- 部品単体の保証はしておりますが、組み込み等行った際の精度保証等はございません。お客様の機構等に依存する為、ご理解を下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,676円 ( 23,844円 ) | 6日目 |
23,343円21,050円 ( 23,155円 ) | 在庫品1日目当日出荷可能 |
21,676円20,104円 ( 22,114円 ) | 6日目 |
21,676円19,801円 ( 21,781円 ) | 在庫品1日目当日出荷可能 |
18,686円 ( 20,555円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
シングルポイントロードセル／台秤タイプ
【特長】
・ゼロ、スパンとも、温度補償付き
・引張り・圧縮の両用
【用途】
・小型・軽量、小～中秤量の計量に最適（四隅調整済み）
ご注意
- 画像は代表画像になります。
