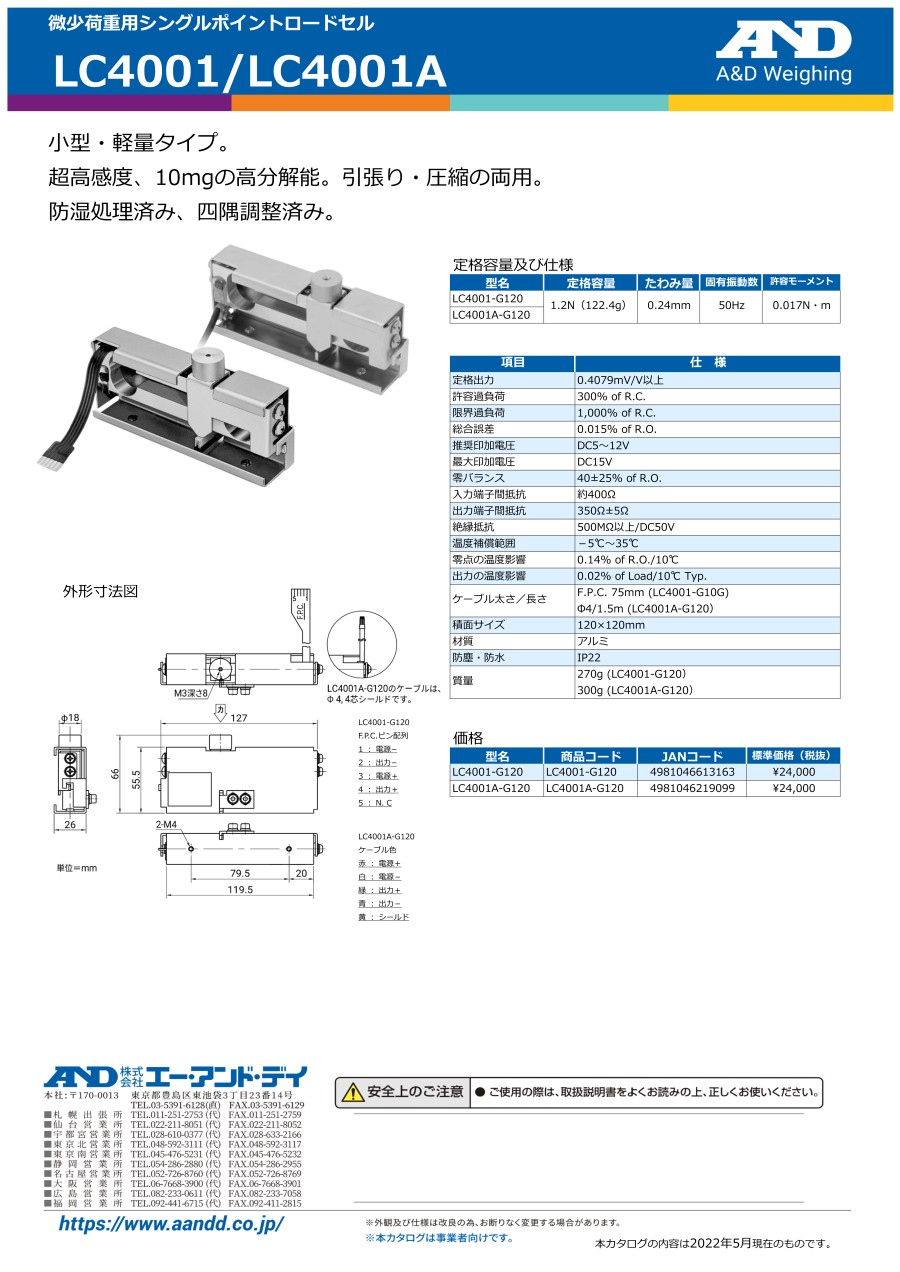

シングルポイントロードセル LC4001/LC4001A

製品特長・仕様

LC-4001-G120の外観

LC-4001A-G120の外観

製品の基本仕様・特長

【特徴】

• 小型・軽量タイプ。
• 超高感度、10mgの高分解能。引張り・圧縮の両用。
• 防湿処理済み、四隅調整済み。

特許・証明書情報

• RoHS10物質：非対応
• 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
• 電池：内蔵・同梱してません。

外形図

選定サポート情報

型名	LC-4001-G120	LC-4001A-G120
定格容量（質量）	1.2N （122.4g）
定格出力	0.4079mV/V以上
許容過負荷	300％ of R.C.
限界過負荷	1000％ of R.C.
総合誤差	0.015％ of R.O.
推奨印加電圧	DC5～12V
最大印加電圧	DC15V
零バランス	40±25％ of R.O.
入力端子間抵抗	約400Ω
出力端子間抵抗	350±5Ω
絶縁抵抗	500MΩ以上/DC50V
温度補償範囲	-5℃～35℃
零点の温度影響	0.14％ of R.O./10℃
出力の温度影響	0.02％ of Load/10℃ Typ.
ケーブル太さ/長さ	F.P.C.75mm	Φ4/1.5m
積面サイズ	120×120mm
防塵・防水性	IP22
ケーブルカラー	1：電源-、2：出力-、3：電源+、4：出力+、5：N.C. F.P.C.適合コネクタ：TE Connectivity社 型番：5-520315-5（SHA115-0501A01（TOPTECH）から変更となりました）	赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド
本体質量	270g	300g
JAN code	4981046613163	4981046219099
画像

注意・禁止事項

（1）ロードセルは通常の使用状態で曲がったりしない剛性のあるものに水平に取り付けてください。
（2）ロードセルの固定は鉄製のM4のねじを使用し、ねじ込み長さは10mm以下とします。
（3）取り付け可能な計量皿の大きさは120mm×120mmです。
（4）ロードセルのゴミ、ホコリ、汚物等の付着を取り除いて、常にクリーンな状態で使用してください。
（5）清掃するときはエアー等を使用してください。水での洗い流しは避けてください。

よくあるご質問（FAQ）

保証はどの様になってますか？：

• 部品単体の保証はしておりますが、組み込み等行った際の精度保証等はございません。お客様の機構等に依存する為、ご理解を下さい。

FPCコネクタの先端のサイズは？：

• 15mm*18mmです。補強のプラスチック板は、15mm*10mmになります。
