エー・アンド・デイ

CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C

CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C AD-4430C
  • 数量スライド割引
この商品のFAQをみる（1件）
通常単価(税別)
59,080円
税込単価
64,988円

制御盤への組み込みに最適なDINレール装着タイプのウェイングモジュール。【特長...

詳細情報を確認する
  • 主要用途
    周辺機器
  • 外形寸法（W） (mm)
    35
  • 外形寸法（D） (mm)
    101
  • 外形寸法（H） (mm)
    110
  • JANコード
    4981046617826
  • 重量 (kg)
    約0.18
  • 電源
    DC24V 約6W（Max.）
  • 使用温度湿度範囲
    －10℃〜50℃、85%RH以下（ただし結露しないこと）
  • 付属品
    簡易取扱説明書、CC-Link用コネクタ（パワークランプワイヤーマウントソケット5極）

型番:

AD-4430C
解除
    数量：

    AD-4430Cの仕様・寸法情報

    主要用途
    周辺機器
    外形寸法（W）(mm)
    35
    外形寸法（D）(mm)
    101
    外形寸法（H）(mm)
    110
    JANコード
    4981046617826
    重量(kg)
    約0.18
    電源
    DC24V 約6W（Max.）
    使用温度湿度範囲
    －10℃〜50℃、85%RH以下（ただし結露しないこと）
    付属品
    簡易取扱説明書、CC-Link用コネクタ（パワークランプワイヤーマウントソケット5極）
    -
    -

    型番リスト

    表示件数
  • 1
    • 型番
    AD-4430C
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    59,080円
    ( 64,988円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    制御盤への組み込みに最適なDINレール装着タイプのウェイングモジュール。
    【特長】
    ・シーケンシャル投入計量／排出計量機能装備。セットポイント機能搭載。
    ・アクティブ落差補正機能搭載。シーケンサから任意の入出力を行えるリモートI/O機能搭載。
    ・コントロールIO（入力6点、出力8点）標準装備。
    ・平均化ホールド、ピークホールド、コンパレータ機能搭載。
    ・高次式を使用した非直線補正機能。
    ・ゼロ付近検出機能。ゼロトラッキング機能。重力加速度補正機能。
    【用途】
    ・強力な振動除去フィルタ（HPDF）を搭載しており、振動の多い環境での使用に最適。

    ■ウェイトチェッカ特集ページのご紹介
    生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

    商品仕様

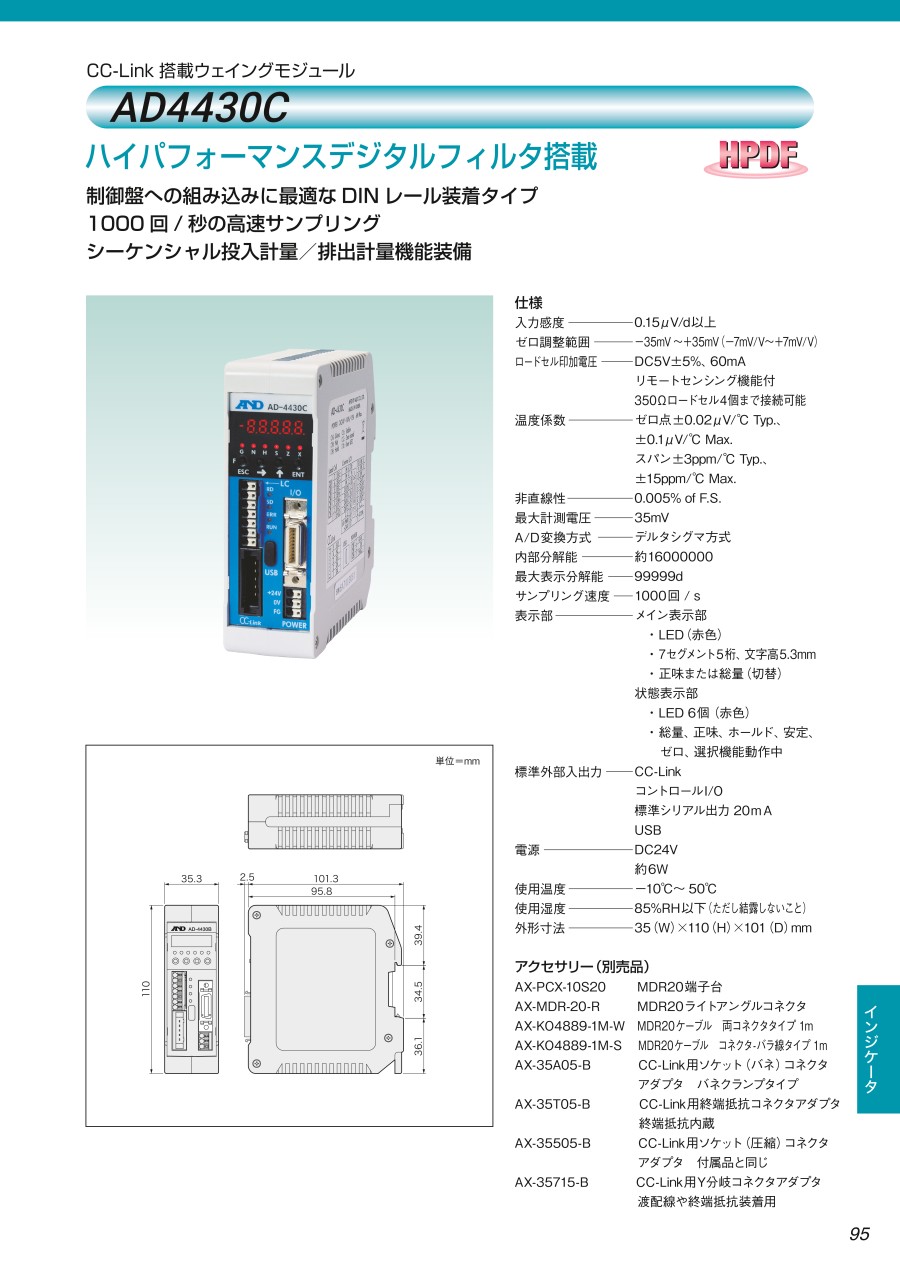

    CC-Link搭載 ウェイングモジュール AD-4430Cの仕様

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C:関連画像

    AD-4430Cの外観

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C:関連画像

    AD-4430Cのインターフェイス

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C:関連画像

    DINレール装着イメージ

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C:関連画像

    AD-4430Cの外形寸法図

    入力感度0.15μV/d以上
    ゼロ調整範囲-35mV～+35mV（-7mV/V～+7mV/V）
    ロードセル印加電圧DC5V±5%、60mA／リモートセンシング機能付／350Ωロードセル4個まで接続可能
    温度係数ゼロ点±0.02μV/℃ Typ.、±0.1μV/℃ Max.
    スパン±3ppm/℃ Typ.、±15ppm/℃ Max.
    非直線性0.005% of F.S.
    最大計測範囲-35mV～+35mV（-7mV/V～+7mV/V）
    A/D変換方式デルタシグマ方式
    内部分解能約16000000
    最大表示分解能99999d
    サンプリング速度1000回/sec
    メイン表示部赤色LED／7セグメント5桁、文字高5.3mm／正味（NET）または総重量（GROSS）を切り替えて表示
    表示範囲… -99,999～99,999（最小目盛dは1、2、5、10、20、50より選択）
    状態表示部赤色LED 6個／総量、正味、ホールド、安定、ゼロ、選択機能動作中
    外部入出力・CC-Link（1マスタで最大42台接続可能）
    ・コントロールI/O 入力6点、出力8点
    入力端子、出力端子とも機能選択可能（ユーザ入出力を含む）
    ユーザ入出力はAD-4430Cを経由してシーケンサからバルブなどをコントロール可能
    ・カレントループ出力 20mAカレントループ信号（パッシブ）
    ・USB USB2.0に準拠 MicroUSBコネクタ
    USBインターフェイス使用時はCE適合規格対象外
    電源DC24V 約6W（Max.）
    使用温度湿度-10℃～50℃、85%RH以下（ただし結露しないこと）
    外形寸法／質量35（W）×110（H）×101（D）mm／約180g
    標準付属品簡易取扱説明書、CC-Link用コネクタ（パワークランプワイヤーマウントソケット5極）
    • 強力な振動除去フィルタ（HPDF）を搭載した、振動の多い環境で使えるウェイングモジュール。
    • 1,000回/秒の高速サンプリングを実現。
    • シーケンシャル計量（投入計量／排出計量）、セットポイント、平均化ホールド機能、コンパレータ機能、高次式を使用した非直線補正機能、ゼロ付近検出機能、ゼロトラッキング機能、重力加速度補正機能等々を搭載。
    • 制御盤への組み込みに最適なDINレール装着タイプ。
    • CC-Link（1マスタで最大42台接続可能）。

    コントロールI/O（入力6点、出力8点）はリモートI/Oとしても使用可能

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C:関連画像

    I/Oの機能

    コントロールI/O（入力6点、出力8点）を標準装備しておりI/Oの機能はファンクションにて任意に選択できる。I/Oの機能をユーザー入力／出力に割り当てればシーケンサのリモートI/Oとしても使用可能。（※1）
    シーケンサよりCC-LinkでAD-4430Cの出力に接続されたブザーなどの外部機器をオンにしたりオフにすることができる。また、AD-4430Cの入力を使えば近接スイッチなどのセンサーのオン／オフをCC-Linkでシーケンサに伝えることができる。

    ※1：リモートI/Oは占有局数4局の設定で使用できる。

    シーケンシャル計量（投入計量／排出計量）機能

    自動計量で便利なシーケンシャル投入計量／排出計量機能を搭載。
    本体のFキーもしくは、シーケンサからスタート信号をもらうと、計量値に準じ大投入、中投入、小投入、計量完了などの信号をコントロールI/OおよびCC-Linkにてシーケンサに出力。
    高速で投入計量または排出計量を行う場合は、AD-4430CのコントロールI/Oでホッパーやパッカーを制御し、CC-Linkは計量結果の取得やセットポイントの変更というように、分業で作業することが可能。

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C:関連画像

    投入計量

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C:関連画像

    排出計量

    セットポイント

    定量、定量前、落差など計量シーケンスの基本的な比較値の設定が本体並びにCC-Linkより可能。

    アクティブ落差補正機能

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C:関連画像

    アクティブ落差補正機能

    サイロの中の水を投入する場合などは、残量が減るにつれて投入のスピードが落ちてくることがある。この様な場合には、従来の自動落差補正では計量結果がいつも不足になってしまう。また、蜂蜜のように温度とともに粘性が変化するものでも、同様の問題が発生する。圧力や温度などで流動性が変わる物質の計量誤差を極力少なくするために、アクティブ落差補正では小投入中の流量をリアルタイムに算出し、常に最適な落差設定になるように補正する。

    ワンショット小投入

    計量完了時、定量（設定重量）に対し不足が生じた場合、ワンショット小投入機能を使い補投入が可能。
    ワンショット投入は0.1秒単位で設定できる。

    デュアルデジタルフィルタ搭載

    振動除去ができるHPDF（ハイパフォーマンスデジタルフィルタ）を2系統搭載。
    CC-Linkにて設定値が異なるフィルタを通した計量値をそれぞれ別々に取得可能。

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C:関連画像

    デュアルデジタルフィルタ 応用例

    USB（Micro-B）インターフェイス

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430C:関連画像

    USB（Micro-B）インターフェイス

    AD-4430CのUSBとPCを接続することで、AD-4430Cのファンクションの設定値をPCに取り込むことが可能。またPCからAD-4430Cにファンクションの設定値を書き込むことも可能。AD-4430Cを複数台使用する場合、最初に設定したAD-4430Cから必要なファンクション項目をPCで読み出し、他のAD-4430Cへ書き込めばすばやく設定を終えることができる。（※2）
    またPCにAD-4430Cのファンクションの各設定値を保存しておけば、万が一AD-4430Cが故障した場合でも、代替のAD-4430CにPCからファンクションの設定値を書き込めば、すぐに使用開始することができる。（※3）
    PCとの接続用USBケーブルは、マイクロB-Aを使用。PCの読み込み書き込み用ソフトウエアは、メーカーホームページのサポートよりソフトウエアダウンロードで取得可能。

    ※2：1台のAD-4430Cからファンクション設定を読み込み、複数台のAD-4430Cに書き込みする場合、C-F17/18/19は個体ごとに値が違う重要なデータですので、これらの設定は書き込まないでください。
    ※3：AD-4430Cをそっくり入れ替える場合は、全てのファンクション設定値を書き込んでください。

    ※その他の機能については、メーカーカタログをご参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430Cの型番AD-4430Cのページです。 型番AD-4430Cに関する仕様情報を記載しております。
    CC-Link搭載・制御盤組み込みタイプ ウェイング・モジュール AD-4430Cのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qキャリブレーションは必ず行う必要がありますか？
    A
    インジケータとロードセルは使用用途に合わせて組み合わせて使用することができます。この為、組合せた後は基本的に必ず一度はキャリブレーションを行う必要があります。
