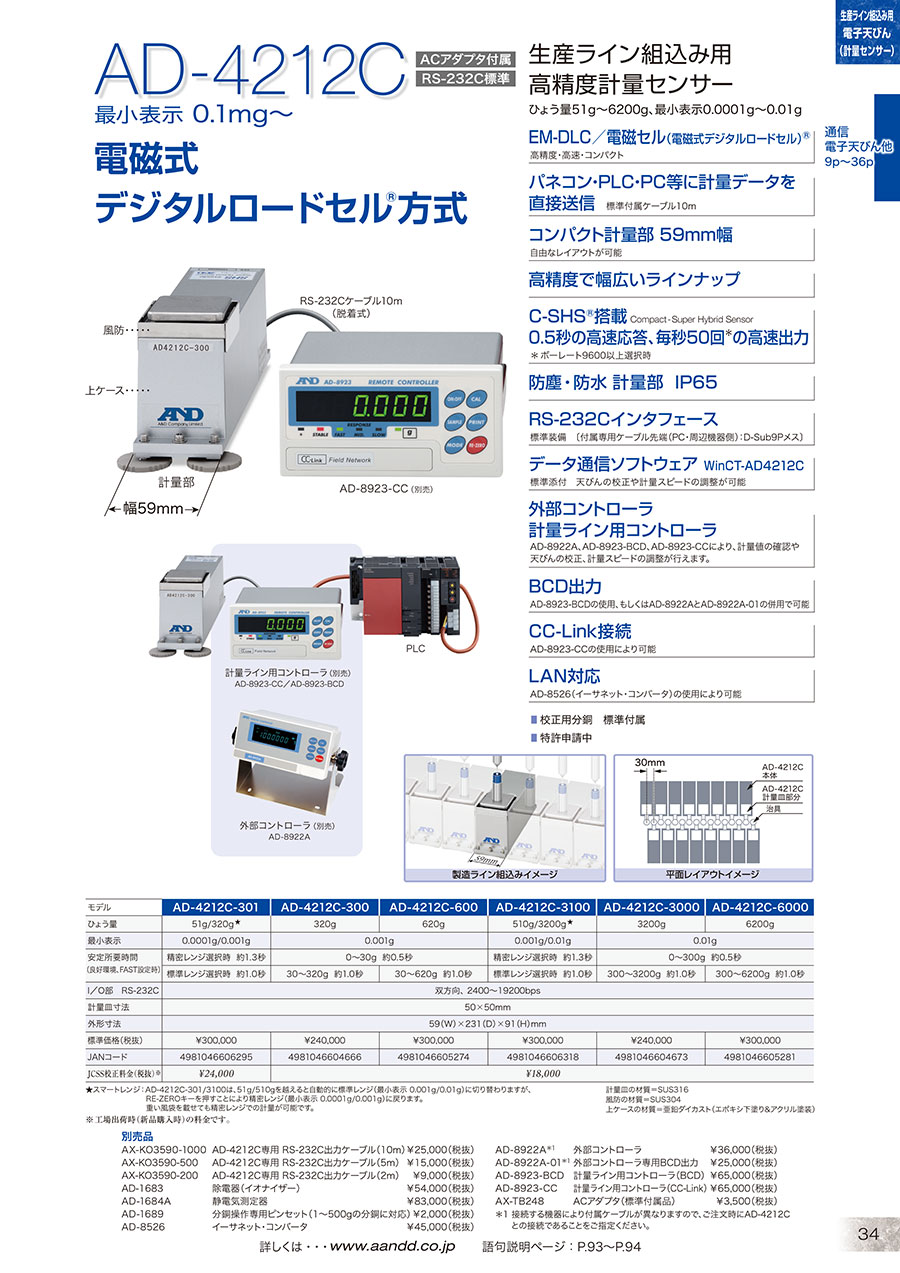

生産ライン組込み用 高精度計量センサー AD-4212C

使用事例

使用イメージ1

使用イメージ2

製造ライン組込みイメージ

平面レイアウトイメージ

選定サポート情報

（※1）接続する機器により付属ケーブルが異なりますので、ご注文時にAD-4212Dとの接続であることをご指定ください。

注意・禁止事項

• 理想的な設置条件は、20℃±2℃、湿度45～60%RHの安定した環境となります。
• できるだけ塵埃、振動等の少ない環境で使用してください。
• 部屋の中央よりも壁際のほうが、また建物の2階、3階よりも1階のほうが建物自体の振動が小さく、計量に適しています。
• エアコン等の近くに本体（計量部）を設置しないでください。
• 直射日光のあたらない場所に設置してください。
• 磁気を帯びた機器の近くに本体（計量部）を置かないでください。
• 使用前には30分以上、充分通電してください。（ACアダプタで本体を電源に接続した状態）
• 天びんを初めて使用する場合、使用する場所を変えた場合は、正しく計量できるようキャリブレーションを行ってください。
• その他取扱説明書の【注意】をお読みください。

よくあるご質問（FAQ）

LB（Lb）表示：

• 天びんへの供給電圧が低い（ローバッテリー）正しいACアダプタを使用しているか、確認して下さい。
• ACアダプターや電源部の不良も考えられます。修理が必要な場合、ACアダプターも一緒に送ってください。

計量部と表示部を分離した時のケーブルの長さは？：

• 分離ケーブルの長さは約2mです。
• OP-07の延長ケーブルを接続すれば約3m追加可能です。
