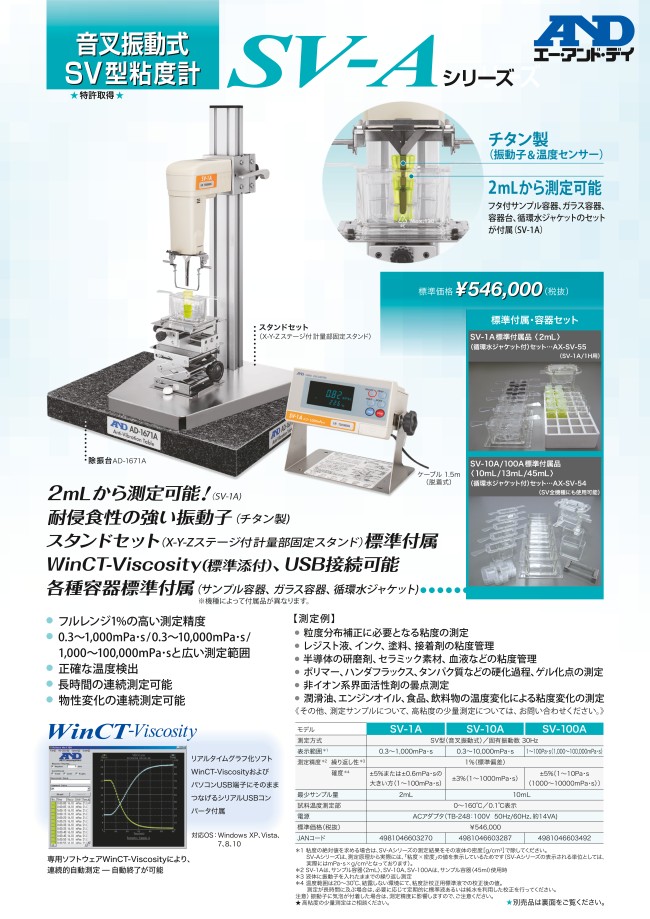

JCSS校正機器 音叉振動式SV型粘度計 SV-Aシリーズ

JCSS校正機器 音叉型振動式粘度計 SV-Aシリーズの特長

商品外観

粘度検出部

SV型（音叉型振動式）粘度計の測定理論・機構

• 測定理論：液体中で、振動子を一定振幅にて共振させ、振動子の粘性抵抗を加振力となる電流値を測定することから粘度を求める。
• 測定機構：音叉形状を有する2枚の板バネの中央に電磁駆動部を設置して板バネを一定の設定振幅にて共振させる。粘性抵抗により異なる駆動電流を検出し、あらかじめ記憶させている検量線と対応させて演算し、粘度を測定する。

データ処理ソフト WinCT-Viscosityの特長

WinCT-Viscosityとは、音叉型振動式粘度計SVシリーズ、SV-Aシリーズ、SV-Hシリーズで測定したデータをリアルタイムでグラフ化する専用ソフト（※ WinCT-ViscosityはWindows8にも対応しています）。
粘度計SVシリーズでは、WinCT-Viscosityを使用することにより、測定したデータのパソコンへの取り込み、保存やデータ解析が簡単に可能。 WinCT-Viscosityは、3つのソフトで構成されている。

• RsVisco：粘度計より受信したデータをリアルタイムにグラフ化。測定中の粘度の変化過程や温度変化も同時に表示可能。測定条件を変えたグラフの重ね書きも可能。
• RsCom：粘度計とパソコンの間でデータの送受信を行える。粘度計の制御に便利。
• RsKey：粘度計から出力されたデータを他のアプリケーションソフトウェアへ転送することが可能。

WinCT-Viscosity（RSVisco）によるグラフ化

• 1.時間軸での検証：経時変化
• 2.温度依存性の検証：温度・粘度の相関性
• 3.見たい部分をフォーカス：X軸／Y軸ともに、最小・最大値を直接入力
• 4.Excelファイルへ変換：CSBファイルの拡張子をExcelに変換・保存することでExcelの機能での資料作成が可能

エンジンオイルの検証（1. 時間軸での検証：経時変化／ 2. 温度依存性の検証：温度・粘度の相関性）

増粘剤（とろみ剤）の検証（1. 全般的な数値変化／2. 見たいポイントにフォーカス）
縦軸・横軸ともに、見たい部分の最小値・最大値を入力することで、測定グラフを拡大して表示可能。

X軸、Y軸共に、拡大したい範囲を指定する事が可能。数値をダブルクリックして書き換えることが可能。

（例）測定開始から最初の3分間だけ、粘度範囲80～100mPa・sの部分を拡大したい。
→ X軸（時間）の最大値（全体表示グラフの30の数値）をダブルクリックして「3」を入力。
→ Y軸（粘度）の最小値（全体表示グラフの0の数値）をダブルクリックして「80」を入力、最大値（同500の数値）をダブルクリックして「100」を入力。
⇒指定した範囲のグラフが表示される。

JCSS校正機器 音叉型振動式粘度計 SV-Aシリーズの仕様

外形図（表示部）

（接続ケーブルは1.5m）

外形図（スタンド部）

※A=振動子最低位置3.5mm（プロテクタ使用時、テーブルなし）

※B=振動子最高位置268mm

※C=テーブル高さ54～140mm

外形図（センサ部 SV-1A）

※Dセンサカバーからの寸法

外形図（センサ部 SV-10A）

※Dセンサカバーからの寸法

外形図（センサ部 SV-100A）

※Dセンサカバーからの寸法

• ※1粘度の絶対値を求める場合は、SV-Aシリーズの測定結果をその液体の密度（g/cm³）で除してください。SV-Aシリーズは、測定原理から実際には、「粘度×密度」の値を表示しているためです（SV-Aシリーズの表示される単位としては、実際にはmPa・s × g/cm³となっております）。
• ※2SV-1Aは、サンプル容器（2ml）、SV-10A、SV-100Aは、サンプル容器（45ml）使用時。
• ※3液体に振動子を入れたままでの繰り返し測定。
• ※4温度範囲は20～30℃、結露しない環境にて、粘度計校正用標準液での校正後の値。測定が長時間に及ぶ場合は、必要に応じて定期的に標準液あるいは純水を利用した校正を行ってください。

（注）表中の粘度表示値（単位：mPa・s）は、振動式の原理上、すべて『粘度×密度』の値となっています。
（注）振動子に気泡が付着した場合は、測定精度に影響しますので、ご注意ください。
