マスターリングゲージ（SKS31製）

製品特長・仕様

製品の基本仕様・特長

外観

※画像はシリーズの代表例を記載しています。

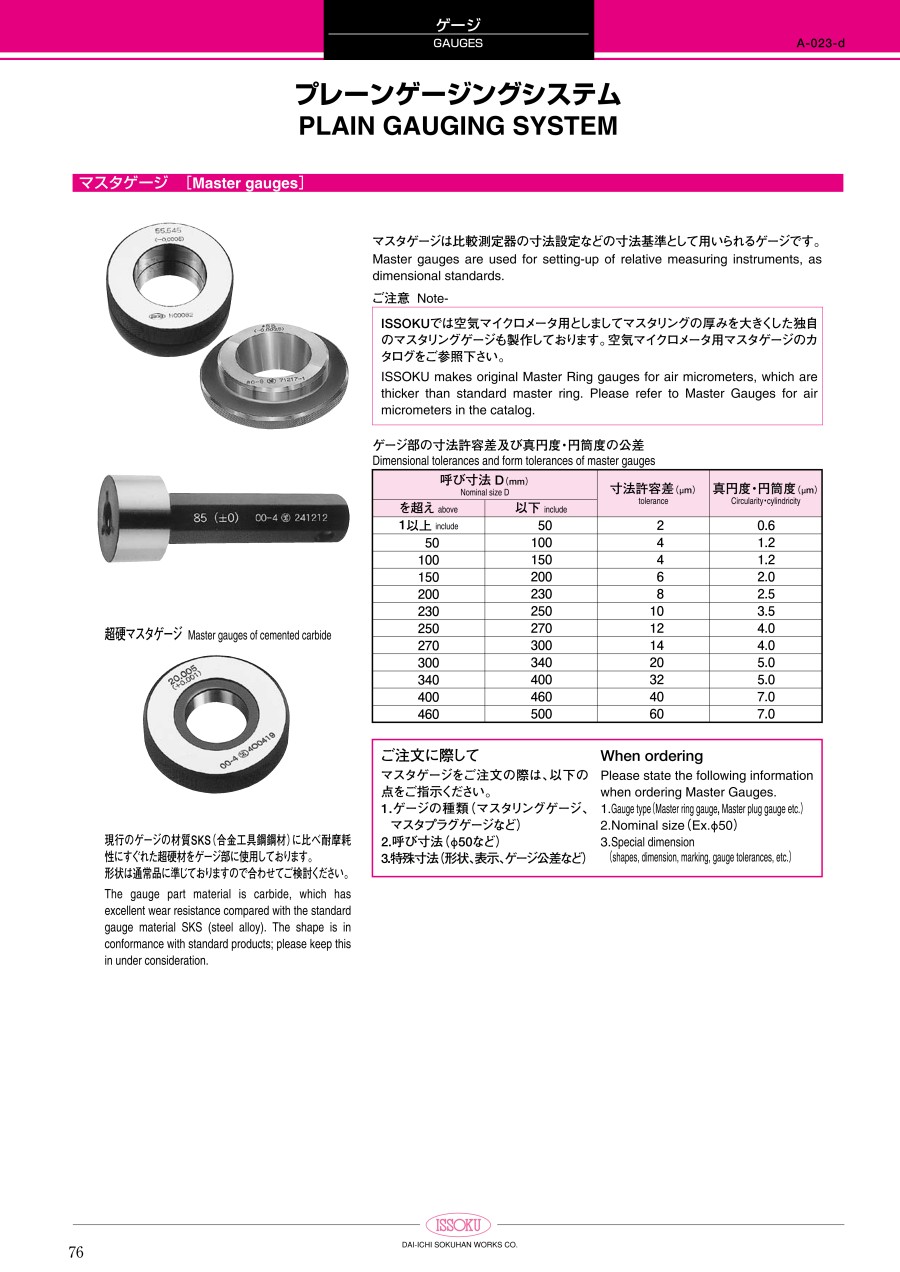

規格表

（単位：mm）

外形図

寸法図

注意・禁止事項

ゲージ取扱いの注意事項（簡易版）

＜ご使用前の注意＞

• 運動状態にある時には、絶対にゲージ検査をしないこと。
• ゲージの錆・きず・カエリ、ねじ山の倒れなどの有無を確認する。
  除去する場合は、アルカンサス砥石などで丁寧に行う。

＜検査方法＞

• ゲージに潤滑油を充分塗布した上で、ねじ込み、ねじ戻しを繰り返しながら検査する。
• 通り側ゲージが通ることを確認してから、止り側検査を行う。
• 止まり側は、先ず止まるまで挿入し、戻すときの回転数で判断する。
• ゲージが磁化した場合は、脱磁すること。
• 体温による寸法変化を防ぐか、熱膨張分を考慮した上で合否判定すること。

＜保管方法＞

• 塵埃、切り粉，指紋などを除去し、錆対策をした上で保管する。 保管場所は、湿気が無く温度変化の少ない場所がよい。
• 製品とゲージ、あるいは、プラグゲージとリングゲージなどは、はめ合わせた状態で保管しないこと。密着は錆発生の原因となりやすい。
• ゲージは、摩耗、経年変化に注意し、使用頻度などを考慮して定期的な検査を行うこと。摩耗限界を超えたゲージは使用してはならない。

※詳しくはデジタルカタログの「ゲ－ジ類を間違いなくお使いいただくために」を参照ください

開発者からのコメント

開発秘話

メーカー紹介

コア技術と独自性、多くの実績から、ユ－ザ－にフィットした商品をお届け！

第一測範製作所のコア技術は、職人の手作業によるのラッピングであり、サブミクロンの加工精度を各製品に反映している。

製品は1個から設計製作可能で特殊品受注も受けている。
