テクロック 精密ダイヤルゲージ TM-1201
TM-1201の仕様・寸法情報
商品情報
製品特長・仕様
製品の基本仕様・特長
- 目量0.001mm、外枠径56mmの標準型ダイヤルゲージ
- 衝撃緩衝機構（ショックプルーフ）により、歯車などの機構部品を保護、耐久性を追及しています。
- 耐久性向上のため宝石軸受を採用。
- てこ拡大機構の採用により安定した繰返し精密度を実現。
- すべてのモデルにリミッタを標準装備。公差範囲の設定に便利です。
- 石入耐久型
- ショックプルーフ
- 焼入ステンレスステム
| 型番 | 目量 （mm） | 測定範囲 （フリーストローク） （mm） | 繰返し精密度 （μm） | 戻り誤差 （μm） | 標準測定子 部品コードNo. |
|---|---|---|---|---|---|
| TM-1201 | 0.001 | 1（3） | 0.5 | 3 | ZS-017 |
| 型番 | 指示誤差（μm） | ||||
|---|---|---|---|---|---|
| 隣接誤差 | 1/2回転 | 1回転 | 2回転 | 全測定範囲 | |
| TM-1201 | 2.5 | ±3 | ±4 | ±4 | ±5 |
規格表
| 型番 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| TM-1201 | 62 | 18 | 15 | 7.5 | 8 | 16 |
外形図
詳細情報
基本情報
【特長】
・最もポピュラーな0.001mmモデルです。
【用途】
・機械、金属加工、治具制作などの位置決め、据付に。
【商品仕様】
・メーカーコード：-
・測定範囲(mm)：0～1
・最小表示(mm)：0.001
・取付軸径(mm)：8
・目盛仕様：0-100-0
・測定力(N)：1.5以下
・測定子：ローレット部外径φ5mm先端φ1/8"鋼球付
・測定子：ローレット部外径φ5mm先端φ1/8"鋼球付
・文字盤径：56mm
・ステム径：φ8mm
・JANコード：4560120874791
・トラスココード：795-9419
・質量：170g

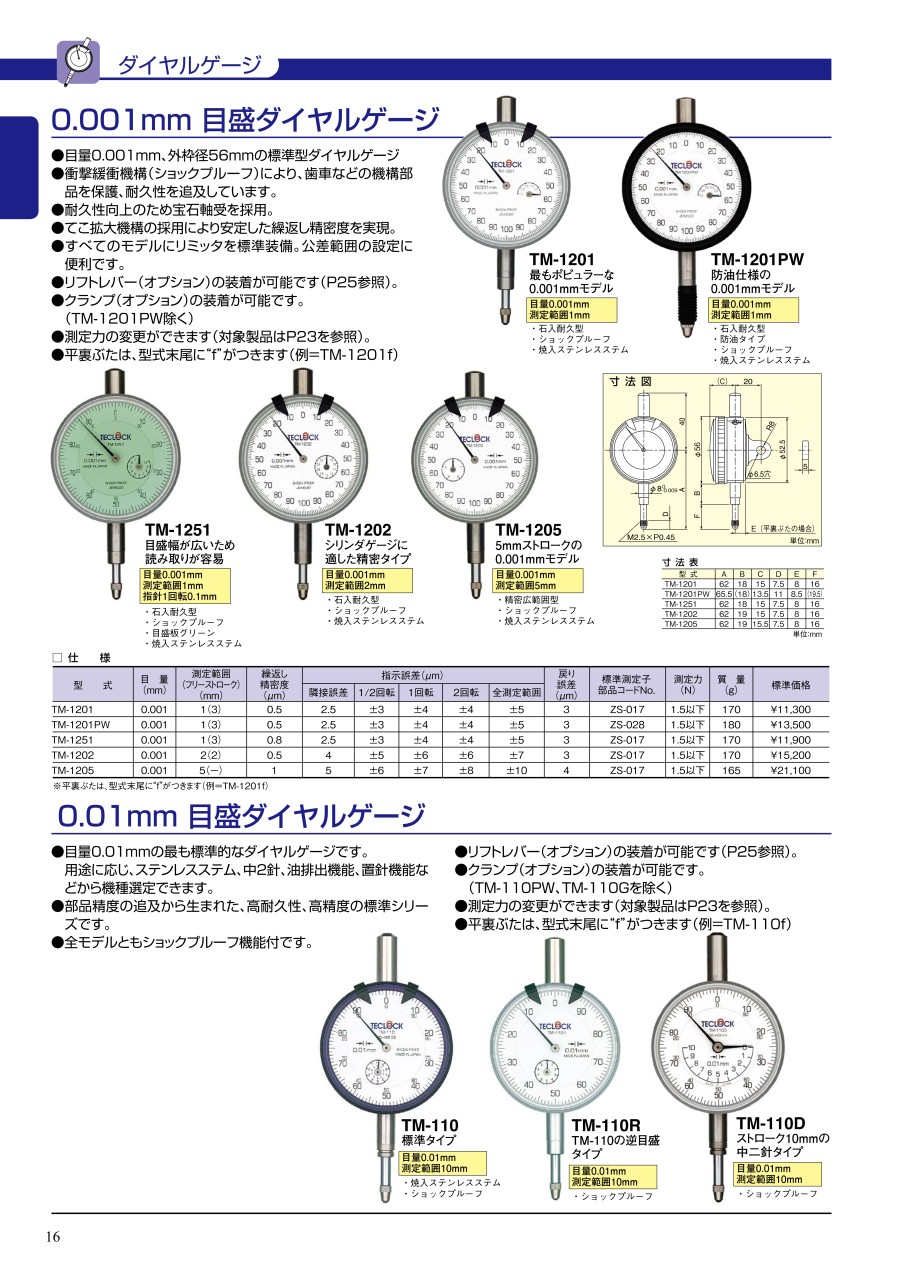

カタログ
