この商品と似ている商品

絞り込み条件

未確定：候補が5型番あります。
共立電気計器

クランプメーター（漏れ電流・負荷電流計測用）

クランプメーター（漏れ電流・負荷電流計測用）
  • クランプメーター（漏れ電流・負荷電流計測用）
  • 数量スライド割引
通常単価(税別)
32,510円～56,000円
税込単価
35,761円～61,600円

【特長】･テスタ機能付きリーククランプです。･高調波の影響を除去できる周波数切...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が5型番あります。
    数量：

    型番リスト

    表示件数
  • 1
    • 型番
    MODEL2413F
    MODEL2431
    MODEL2432
    MODEL2433
    MODEL2433R

    測定項目

    測定範囲：交流電流

    (A)

    測定範囲：交流電圧

    (V)

    測定範囲：抵抗

    (Ω)

    測定可能周波数帯域

    (Hz)

    測定可能導体最大径

    (mm)

    整流方式

    電源

    トラスココード

    JANコード

    高さ(mm)

    寸法

    (mm)

    本体質量

    (g)

    付属品

    		最小発注数量
    交流電流 / 交流電流（漏れ電流）
    0～1000
    -
    -
    40～1000
    68
    平均値整流方式
    006P×1
    838-4978
    4560187060212
    -
    130×50×250
    570
    携帯用ケース、取扱説明書、テスト用電池
    1個
    交流電流 / 交流電流（漏れ電流）
    0～200
    -
    -
    40～400
    24
    平均値整流方式
    LR-44×2
    479-6683
    4560187060236
    -
    60×26×149
    120
    携帯用ケース、取扱説明書、テスト用電池
    1個
    交流電流 / 交流電流（漏れ電流）
    0～100
    -
    -
    20～1000
    40
    平均値整流方式
    単4乾電池×2
    479-6691
    4560187060892
    -
    81×32×185
    290
    携帯用ケース、取扱説明書、テスト用電池
    1個
    交流電流 / 交流電流（漏れ電流）
    0～400
    -
    -
    20～1000
    40
    平均値整流方式
    単4乾電池×2
    479-6705
    4560187060243
    -
    81×32×185
    270
    携帯用ケース、取扱説明書、テスト用電池
    1個
    交流電流 / 交流電流（漏れ電流）
    0～400
    -
    -
    20～1000
    40
    真の実効値整流方式
    単4乾電池×2
    479-6713
    4560187060656
    -
    81×32×185
    270
    携帯用ケース、取扱説明書、テスト用電池
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    56,000円
    ( 61,600円 )
    8日目
    32,510円
    ( 35,761円 )
    1日目
    41,382円
    ( 45,520円 )
    1日目
    33,439円
    ( 36,783円 )
    1日目
    34,381円
    ( 37,819円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ･テスタ機能付きリーククランプです。
    ･高調波の影響を除去できる周波数切替機能付です。
    ･記録計出力端子、外部電源端子付きで長期間の漏れ電流監視に威力を発揮します。
    ･最小分解能0.01mAです。
    【用途】
    ･交流電流、漏れ電流測定。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    ■計測機器特集ページのご紹介
    品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

    商品仕様

    製品特長・仕様

    製品の基本仕様・特長

    ■テスタ機能付リーククランプ

    型番2412
    測定範囲・確度交流電流
    （50／60Hz）    		20.00／200.0mA／2.000／20.00／200.0／500A
    ±1.5%rdg±5dgt（20／200mA／2A）
    ±2%rdg±5dgt（20／200A）
    ±2.5%rdg±5dgt（500A）
    交流電流
    （WIDE）    		20.00／200.0mA／2.000／20.00／200.0／500A
    ±1%rdg±3dgt（50／60Hz）（20／200mA／2A）
    ±1.5%rdg±3dgt（50／60Hz）（20／200A）
    ±2%rdg±3dgt（50／60Hz）（500A）
    交流電圧600V
    ±2%rdg±5dgt（50／60Hz）
    ±5%rdg±5dgt（40～400Hz）
    抵抗200.0Ω ±1.5%rdg±5dgt
    被測定導体径最大φ40mm
    周波数範囲40～400Hz
    出力記録計出力：各レンジの最大値に対してDC200mV（500Aレンジは50mV）
    使用電池006P（角型9V）×1
    連続使用可能時間約100時間（オートパワーオフ約60分）
    外形寸法／質量209（L）×96（W）×45（D）mm／約450g（電池含む）
    付属品7066A（測定コード）、9169（携帯用ケース）、006P（角型9V）×1、取扱説明書
    特長
    • ティアドロップコアを採用した中口径漏れ電流デジタルクランプ
    • 外部磁界の影響が極めて少ない設計
    • データホールド機能付
    • 電源端子付きで、外部電源の供給ができる。記録計等を使用した連続測定が可能。

    ※付属品は全て本体と同梱されています。



    ■大口径リーククランプ

    型番2413F
    測定範囲・確度交流電流
    （50／60Hz）    		200.0mA／2.000／20.00／200.0／1,000A
    ±1.5%rdg±2dgt（200mA／2／20A）
    ±2%rdg±2dgt（200A、0～500A）
    ±5.5%rdg（501～1,000A）
    交流電流
    （WIDE）    		200.0mA／2.000／20.00／200.0／1,000A
    ±1%rdg±2dgt（50／60Hz）（200mA／2／20A）
    ±1.5%rdg±2dgt（50／60Hz）（200A、0～500A）
    ±5%rdg（50／60Hz）（501～1,000A）
    被測定導体径最大φ68mm
    周波数範囲40Hz～1kHz
    出力波形出力：各レンジの最大値に対してAC200mV（1,000Aレンジは100mV）
    記録計出力：各レンジの最大値に対してDC200mV（1,000Aレンジは100mV）
    適合規格IEC61010-1（JIS C 1010-1）CAT III 300V 汚染度2
    IEC61010-2-032（JIS C 1010-2-32）
    使用電池006P（角型9V）×1
    連続使用可能時間約60時間
    外形寸法／質量250（L）×130（W）×50（D）mm／約570g（電池含む）
    付属品9094（携帯用ケース）、006P（角型9V）×1、取扱説明書
    特長
    • 大口径トランスコアの採用により3相一括測定に威力を発揮
    • 外部磁界の影響が極めて少ない設計
    • データホールド機能付
    • ピークホールド機能付（10/100ms）

    ※付属品は全て本体と同梱されています。

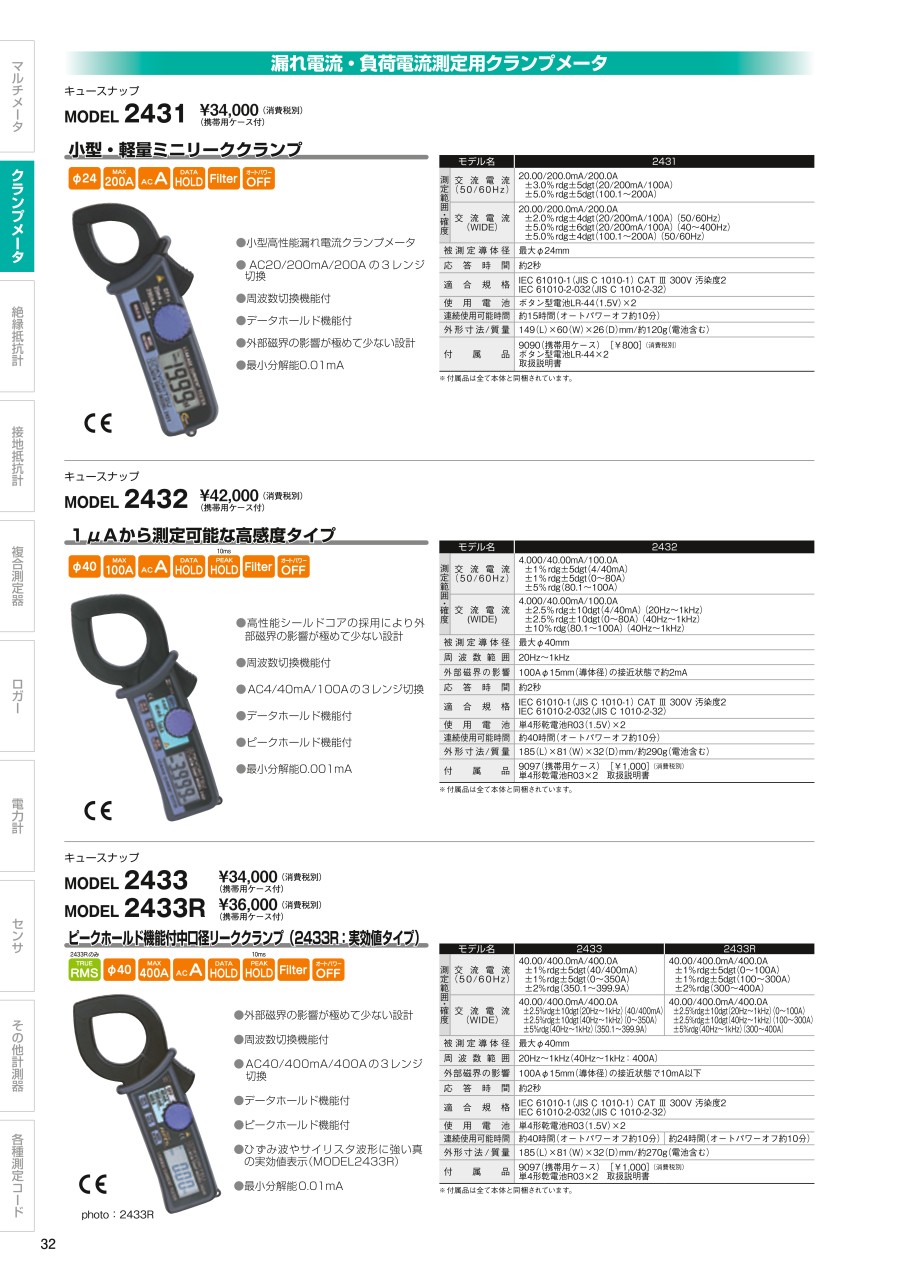

    ■小型・軽量ミニリーククランプ

    型番2431
    測定範囲・確度交流電流
    （50／60Hz）    		20.00／200.0mA／200.0A
    ±3.0%rdg±5dgt（20／200mA／100A）
    ±5.0%rdg±5dgt（100.1～200A）
    交流電流
    （WIDE）    		20.00／200.0mA／200.0A
    ±2.0%rdg±4dgt（20／200mA／100A）（50／60Hz）
    ±5.0%rdg±6dgt（20／200mA／100A）（40～400Hz）
    ±5.0%rdg±4dgt（100.1～200A）（50／60Hz）
    被測定導体径最大φ24mm
    応答時間約2秒
    適合規格IEC61010-1（JIS C 1010-1）CAT III 300V 汚染度2
    IEC61010-2-032（JIS C 1010-2-32）
    使用電池ボタン型電池LR-44（1.5V）×2
    連続使用可能時間約15時間（オートパワーオフ約10分）
    外形寸法／質量149（L）×60（W）×26（D）mm／約120g（電池含む）
    付属品9090（携帯用ケース）、ボタン型電池LR-44×2、取扱説明書
    特長
    • 小型高性能漏れ電流クランプメータ
    • AC20／200mA／200Aの3レンジ切換
    • データホールド機能付
    • 外部磁界の影響が極めて少ない設計
    • フィルタ（高調波成分をカットした測定、高調波成分も含めた測定ができる機能）

    ※付属品は全て本体と同梱されています。



    ■1μAから測定可能な高感度タイプ

    型番2432
    測定範囲・確度交流電流
    （50／60Hz）    		4.000／40.00mA／100.0A
    ±1%rdg±5dgt（4／40mA）
    ±1%rdg±5dgt（0～80A）
    ±5%rdg（80.1～100A）
    交流電流
    （WIDE）    		4.000／40.00mA／100.0A
    ±2.5%rdg±10dgt（4／40mA）（20Hz～1kHz）
    ±2.5%rdg±10dgt（0～80A）（40Hz～1kHz）
    ±10%rdg（80.1～100A）（40Hz～1kHz）
    被測定導体径最大φ40mm
    周波数範囲20Hz～1kHz
    外部磁界の影響100A φ15mm（導体径）の接近状態で約2mA
    応答時間約2秒
    適合規格IEC61010-1（JIS C 1010-1）CAT III 300V 汚染度2
    IEC61010-2-032（JIS C 1010-2-32）
    使用電池単4形乾電池R03（1.5V）×2
    連続使用可能時間約40時間（オートパワーオフ約10分）
    外形寸法／質量185（L）×81（W）×32（D）mm／約290g（電池含む）
    付属品9097（携帯用ケース）、単4形乾電池R03×2、取扱説明書
    特長
    • 高性能シールドコアの採用により外部磁界の影響が極めて少ない設計
    • AC4／40mA／100Aの3レンジ切換
    • データホールド機能付
    • ピークホールド機能付（10ms）
    • フィルタ（高調波成分をカットした測定、高調波成分も含めた測定ができる機能）

    ※付属品は全て本体と同梱されています。



    ■ピークホールド機能付中口径リーククランプ（2433R：実効値タイプ）

    型番24332433R
    測定範囲・確度交流電流
    （50／60Hz）    		40.00／400.0mA／400.0A
    ±1%rdg±5dgt（40／400mA）
    ±1%rdg±5dgt（0～350A）
    ±2%rdg（350.1～399.9A）    		40.00／400.0mA／400.0A
    ±1%rdg±5dgt（0～100A）
    ±1%rdg±5dgt（100～300A）
    ±2%rdg（300～400A）
    交流電流
    （WIDE）    		40.00／400.0mA／400.0A
    ±2.5%rdg±10dgt（20Hz～1kHz）（40／400mA）
    ±2.5%rdg±10dgt（40Hz～1kHz）（0～350A）
    ±5%rdg（40Hz～1kHz）（350.1～399.9A）    		40.00／400.0mA／400.0A
    ±2.5%rdg±10dgt（20Hz～1kHz）（0～100A）
    ±2.5%rdg±10dgt（40Hz～1kHz）（100～300A）
    ±5%rdg（40Hz～1kHz）（300～400A）
    被測定導体径最大φ40mm
    周波数範囲20Hz～1kHz（40Hz～1kHz：400A）
    外部磁界の影響100A φ15mm（導体径）の接近状態で10mA以下
    応答時間約2秒
    適合規格IEC61010-1（JIS C 1010-1）CAT III 300V 汚染度2
    IEC61010-2-032（JIS C 1010-2-32）
    使用電池単4形乾電池R03（1.5V）×2
    連続使用可能時間約40時間（オートパワーオフ約10分）約24時間（オートパワーオフ約10分）
    外形寸法／質量185（L）×81（W）×32（D）mm／約270g（電池含む）
    付属品9097（携帯用ケース）、単4形乾電池R03×2、取扱説明書
    特長
    • 外部磁界の影響が極めて少ない設計
    • AC40／400mA／400Aの3レンジ切換
    • データホールド機能付
    • ピークホールド機能付（10ms）
    • ひずみ波やサイリスタ波形に強い真の実効値表示（MODEL2433R）
    • フィルタ（高調波成分をカットした測定、高調波成分も含めた測定ができる機能）

    ※付属品は全て本体と同梱されています。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
