共立電気計器

デジタルクランプメーター（交流・直流電流測定用）

カタログ |

数量スライド割引

通常単価(税別): 23,898円～36,364円

税込単価: 26,288円～40,000円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

通常出荷日：1 日目

【特長】･AC/DC2000Aまでの大電流が測定可能です。･記録計出力端子付き...

未確定：候補が5型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

測定範囲：交流電流

(A)

測定範囲：直流電流

(A)

測定範囲：交流電圧

(V)

測定範囲：直流電圧

(V)

測定範囲：抵抗

(Ω)

測定可能周波数帯域

(Hz)

測定可能導体最大径

(mm)

整流方式

通信機能

電源

トラスココード

JANコード

電源詳細

奥行(mm)

高さ(mm)

幅(mm)

最大測定導体径(mm)

測定電流(交流/直流/交直両用)

寸法

(mm)

本体質量

(g)

付属品

最小発注数量

0～2000	0～2000	0～750	0～1000	0～4000	40～1000	55	平均値整流方式	独自規格	単3乾電池×2	838-4951	4560187060120	-	49	250	105	55	交直両用	105×49×250	530	測定コード、携帯用ケース、取扱説明書、テスト用電池	1個
0～2000	0～2000	0～750	0～1000	0～4000	20～1000	55	真の実効値整流方式	独自規格	単3乾電池×2	479-6446	4560187064401	-	-	-	-	-	交直両用	105×49×250	540	測定コード、携帯用ケース、取扱説明書、テスト用電池	1個
0～600	0～600	0～600	0～600	0～60M	40～1000	33	真の実効値整流方式	なし	単4乾電池×2	479-6454	4560187060762	-	-	-	-	-	-	77×36×243	300	テストリード、携帯用ケース、取扱説明書、テスト用電池	1個
0～1000	0～1000	0～600	0～600	0～60M	40～400	40	平均値整流方式	なし	単4乾電池×2	838-4952	4560187060779	単4乾電池(R03)×2個(付属)	36	254	82	40	交直両用	82×36×254	310	テストリード、携帯用ケース、取扱説明書、テスト用電池	1個
0～1000	0～1000	0～600	0～600	0～60M	40～1000	40	真の実効値整流方式	なし	単4乾電池×2	838-4953	4560187060786	単4乾電池(R03)×2個(付属)	36	254	82	40	交直両用	82×36×254	310	テストリード、携帯用ケース、取扱説明書、テスト用電池	1個

通常単価(税別) (税込単価)	通常出荷日

36,364円 ( 40,000円 )	2日目
35,183円 ( 38,701円 )	1日目
23,898円 ( 26,288円 )	1日目
24,102円 ( 26,512円 )	4日目
30,001円 ( 33,001円 )	6日目

基本情報

【特長】
･AC/DC2000Aまでの大電流が測定可能です。
･記録計出力端子付きです。
･最小分解能0.1Aです
【用途】
･交流電流、直流電流測定。

■計測機器特集ページのご紹介
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

商品仕様

製品特長・仕様

製品の基本仕様・特長

【仕様】

型番		KEW2003A	KEW2009R
測定範囲・確度	交流電流	400.0／2,000A ±1.5%rdg±2dgt（0～1,000A）（50／60Hz） ±3%rdg±4dgt（0～1,000A）（40～500Hz） ±5%rdg±4dgt（0～1,000A）（500Hz～1kHz） ±3%rdg±2dgt（1,001～2,000A）（50／60Hz）	400.0／2,000A ±1.3%rdg±3dgt（0～400.0A、150～1,700A）（45～66Hz） ±2.0%rdg±5dgt（0～400.0A、150～1,700A）（20Hz～1kHz） ±2.3%rdg±3dgt（1,701～2,000A）（45～66Hz）
	直流電流	400.0／2,000A ±1.5%rdg±2dgt	400.0／2,000A ±1.3%rdg±2dgt
	交流電圧	400.0／750V ±1.5%rdg±2dgt（50／60Hz） ±1.5%rdg±4dgt（40Hz～1kHz）	40.00／400.0／750V ±1.0%rdg±3dgt（45～66Hz） ±1.5%rdg±5dgt（20Hz～1kHz）
	直流電圧	400.0／1,000V ±1%rdg±2dgt	40.00／400.0／1,000V ±1.0%rdg±2dgt
	抵抗	400.0／4,000Ω ±1.5%rdg±2dgt	400.0／4,000Ω ±1.5%rdg±2dgt
	導通	400.0Ω（ブザー0～50±35Ω鳴動）	20Ω±1Ω以下でブザー鳴動
	周波数	-	10.0～4,000Hz ±1.5%rdg±5dgt （入力感度電流：40A／電圧：10V以上）
被測定導体径		最大φ55mm
出力		記録計出力：AC／DC400Aに対してDC400mV、AC／DC2,000Aに対してDC200mV
適合規格		IEC 61010-1（JIS C 1010-1）CAT IV 600V 汚染度2／CAT III 1,000V 汚染度2 IEC 61010-2-032（JIS C 1010-2-32）	IEC 61010-1（JIS C 1010-1）CAT IV 600V 汚染度2／CAT III 1,000V 汚染度2 IEC 61010-2-032（JIS C 1010-2-32） IEC 61326-1 IEC 61326-2-1
使用電池		単3形乾電池R6（1.5V）×2	単3形乾電池R6×2
連続使用可能時間		約100時間（オートパワーセーブ約10分）	約11時間（オートパワーセーブ約10分）
外形寸法		250（L）×105（W）×49（D）mm
質量		約530g（電池含む）	約540g（電池含む）
付属品		7107A（測定コード）、9094（携帯用ケース）、単3形乾電池R6×2、取扱説明書

型番		KEW2046R	KEW2055	KEW2056R
測定範囲・確度	交流電流	600.0A ±2.0%rdg±5dgt（50／60Hz） ±3.5%rdg±5dgt（40～500Hz） ±5.5%rdg±5dgt（500Hz～1kHz）	600.0／1,000A ±1.5%rdg±5dgt（50／60Hz） ±3%rdg±5dgt（40～400Hz）	600.0／1,000A ±2.0%rdg±5dgt（50／60Hz） ±3.5%rdg±5dgt（40～500Hz） ±5.5%rdg±5dgt（500Hz～1kHz）
	直流電流	600.0A ±1.5%rdg±5dgt	600.0／1,000A ±1.5%rdg±5dgt
	交流電圧	6.000／60.00／600.0V（オートレンジ） ±1.5%rdg±4dgt（50／60Hz） ±3.5%rdg±5dgt（40～400Hz）	6.000／60.00／600.0V（オートレンジ） ±1.3%rdg±4dgt（50／60Hz） ±3%rdg±5dgt（40～400Hz）	6.000／60.00／600.0V（オートレンジ） ±1.5%rdg±4dgt（50／60Hz） ±3.5%rdg±5dgt（40～400Hz）
	直流電圧	600.0mV／6.000／60.00／600.0V（オートレンジ） ±1.0%rdg±3dgt
	抵抗	600.0Ω／6.000／60.00／600.0kΩ／6.000／60.00MΩ（オートレンジ） ±1%rdg±5dgt（600～6M） ±5%rdg±8dgt（60M）
	導通	100Ω以下でブザー鳴動
	周波数	10／100Hz／1／10kHz（オートレンジ）±0.5%rdg±5dgt（入力感度電流：50A〔40～400Hz〕／電圧：1V（6V Range）、 4.2V（60V Range）、42V（600V Range）〔～10kHz〕以上）	10／100Hz／1／10kHz（オートレンジ）／0.1～99.9%（入力感度電流：50A〔40～400Hz〕／電圧：1V（6V Range）、4.2V（60V Range）、42V（600V Range）〔～10kHz〕以上）
	DUTY	0.1～99.9%（パルス幅／パルス周期） ±2.5%rdg±5dgt
	キャパシタンス	400nF／4／40μF（オートレンジ）	-	400nF／4／40μF（オートレンジ）
	ダイオードテスト	2.000V±3%rdg±5dgt 開放電圧：約2.7V
	温度	-50～+300℃ （別売温度プローブ8216を使用して）	-	-50～+300℃ （別売温度プローブ8216を使用して）
被測定導体径		最大φ33mm	最大φ40mm
適合規格		IEC 61010-1 CAT IV 600V IEC 61010-2-032 IEC 61326
使用電池		単4形乾電池R03（1.5V）×2
連続使用可能時間		約10時間（オートパワーオフ約15分）	約35時間（オートパワーセーブ約15分）	約10時間（オートパワーオフ約15分）
外形寸法		243（L）×77（W）×36（D）mm	254（L）×82（W）×36（D）mm
質量		約300g（電池含む）	約310g（電池含む）
付属品		7066A（測定コード）、9094（携帯用ケース）、単4形乾電池R03×2、取扱説明書

※付属品は全て本体と同梱されています。

【特長】

KEW2003A	交直両用の大口径クランプ AC／DC電圧、抵抗の測定が可能
KEW2009R	CAT IV AC／DC2,000Aまでの大電流が測定可能（実効値タイプ）ひずみ波やサイリスタ波形に強い真の実効値表示 AC／DC電圧、抵抗の測定が可能ピークホールド機能（レンジ固定：400V／400A）
KEW2046R	CAT IV 多機能AC／DCクランプ（実効値タイプ）活線チェックが可能なNCV機能オーバーモールド採用で手にジャストフィット起動電流等のピーク値が測定できるピークホールド機能（ACAのみ）温度測定機能付き（センサ別売）
KEW2055／KEW2056R	CAT IV 多機能中口径AC／DCクランプ（2056R：実効値タイプ）活線チェックが可能なNCV機能オーバーモールド採用で手にジャストフィット起動電流等のピーク値が測定できるピークホールド機能（ACAのみ）温度測定機能付き（センサ別売）（2056R）

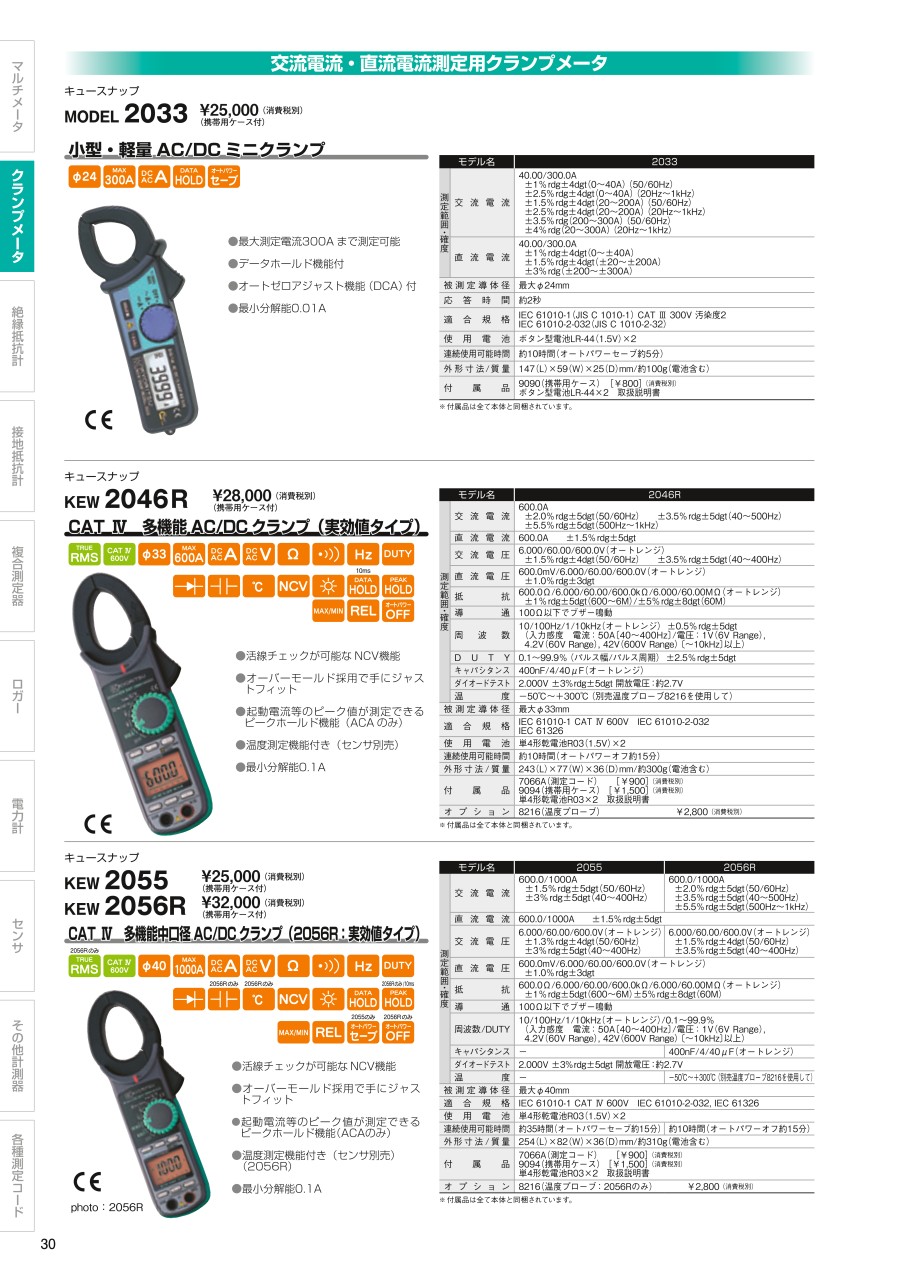

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

共立電気計器
配線チェッカ KEW8510
共立電気計器
デジタルマルチメーター（ペンタイプ）
シグネット
シグネットクランプメーター
直流・交流両方の測定が可能なデジタルクランプテスター。テストリードが付属し、従来のテスター同様に抵抗値・導通チェックも可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
