ダイジェット

ミラーラジアスチップ FRM形

Name: ミラーラジアスチップ FRM形
Brand: ダイジェット
SKU: 223007971179
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 5,470円～9,643円

税込単価: 6,017円～10,607円

【特長】・従来HRM形と同様にポジ刃形を採用、切削抵抗が低く切れ味良好・低抵抗...

詳細情報を確認する

形状（型番頭文字）
その他
逃げ角
その他
対応ホルダ
ミラーラジアスRNM/MRX形
R精度 (mm)
±0.010
詳細タイプ
ポジ刃形採用
コーティング
PVDコーティング
加工用途
中仕上げ・仕上げ加工用

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が94型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ミラーラジアスチップ FRM形の仕様

ミラーラジアスチップ FRM形製品イメージ

高硬度材にも対応、中仕上げから仕上げ加工まで使用可能な、金型の高速高能率加工。

高硬度材などの高能率底面、側面仕上げ加工用。
外周ストレート部を立壁加工に適した長さにすることにより、寿命や面粗さおよび倒れ精度良好。
従来のHRM形と同様にポジ刃形を採用したことで切削抵抗が低く切れ味良好。
HRM形にないφ25（直径25mm）以上の寸法を拡張。
高硬度材、高速加工向け「DH（ダイジャットハード）コート」と高硬度材用超微粒子超硬合金の組合せによる材種「DH102」を採用し長寿命化を実現。
一般鋼などには材種「JC8015」をラインナップ。

型番リスト

表示件数

型番

被削材

利用可能コーナー数

材種

寸法/S

(mm)

寸法/C

(mm)

寸法/W1

(mm)

寸法/RE

(mm)

寸法/L

(mm)

最小発注数量

鋳鉄 / 高硬度材	1	DH102	2	0.8	6	0.3	5	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2	0.8	6	0.3	5	2個
鋳鉄 / 高硬度材	1	DH102	2	0.8	6	0.5	5	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2	0.8	6	0.5	5	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2	0.8	6	0.05以下	5	2個
鋳鉄 / 高硬度材	1	DH102	2	0.8	6	1	5	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2	0.8	6	1	5	2個
鋳鉄 / 高硬度材	1	DH102	2.4	1.2	8	0.3	7	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2.4	1.2	8	0.3	7	2個
鋳鉄 / 高硬度材	1	DH102	2.4	1.2	8	0.5	7	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2.4	1.2	8	0.5	7	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2.4	1.2	8	0.05以下	7	2個
鋳鉄 / 高硬度材	1	DH102	2.4	1.2	8	1	7	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2.4	1.2	8	1	7	2個
鋳鉄 / 高硬度材	1	DH102	2.6	1.5	10	0.3	8.5	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2.6	1.5	10	0.3	8.5	2個
鋳鉄 / 高硬度材	1	DH102	2.6	1.5	10	0.5	8.5	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2.6	1.5	10	0.5	8.5	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2.6	1.5	10	0.05以下	8.5	2個
鋳鉄 / 高硬度材	1	DH102	2.6	1.5	10	1	8.5	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2.6	1.5	10	1	8.5	2個
鋳鉄 / 高硬度材	1	DH102	2.6	1.5	10	2	8.5	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	2.6	1.5	10	2	8.5	2個
鋳鉄 / 高硬度材	1	DH102	3	1.5	12	0.3	10	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	3	1.5	12	0.3	10	2個
鋳鉄 / 高硬度材	1	DH102	3	1.5	12	0.5	10	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	3	1.5	12	0.5	10	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	3	1.5	12	0.05以下	10	2個
鋳鉄 / 高硬度材	1	DH102	3	1.5	12	1	10	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	3	1.5	12	1	10	2個
鋳鉄 / 高硬度材	1	DH102	3	1.5	12	1.5	10	2個
鋳鉄 / 高硬度材	1	DH102	3	1.5	12	2	10	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	3	1.5	12	2	10	2個
鋳鉄 / 高硬度材	1	DH102	3	1.5	12	3	10	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	3	1.5	13	0.5	10	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	3	1.5	13	1	10	2個
鋳鉄 / 高硬度材	1	DH102	4	2	16	0.3	12	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	4	2	16	0.3	12	2個
鋳鉄 / 高硬度材	1	DH102	4	2	16	0.5	12	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	4	2	16	0.5	12	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	4	2	16	0.05以下	12	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	4	2	16	1	12	2個
鋳鉄 / 高硬度材	1	DH102	4	2	16	1.5	12	2個
鋳鉄 / 高硬度材	1	DH102	4	2	16	2	12	2個
鋳鉄 / 高硬度材	1	DH102	4	2	16	3	12	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	4	2	17	0.3	12	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	4	2	17	0.5	12	2個
鋳鉄 / 高硬度材	1	DH102	4	2	17	1	12	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	4	2	17	1	12	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	4	2	17	2	12	2個
鋳鉄 / 高硬度材	1	DH102	5	2	20	0.3	15	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	5	2	20	0.3	15	2個
鋳鉄 / 高硬度材	1	DH102	5	2	20	0.5	15	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	5	2	20	0.5	15	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	5	2	20	0.05以下	15	2個
鋳鉄 / 高硬度材	1	DH102	5	2	20	1	15	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	5	2	20	1	15	2個
鋳鉄 / 高硬度材	1	DH102	5	2	20	1.5	15	2個
鋳鉄 / 高硬度材	1	DH102	5	2	20	2	15	2個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	1	JC8015	5	2	20	2	15	2個

通常単価(税別) (税込単価)	通常出荷日

5,470円 ( 6,017円 )	1日目
5,470円 ( 6,017円 )	1日目
5,470円 ( 6,017円 )	1日目
5,470円 ( 6,017円 )	1日目
5,471円 ( 6,018円 )	3日目
5,470円 ( 6,017円 )	1日目
5,470円 ( 6,017円 )	1日目
5,690円 ( 6,259円 )	1日目
5,690円 ( 6,259円 )	1日目
5,690円 ( 6,259円 )	1日目
5,690円 ( 6,259円 )	1日目
5,691円 ( 6,260円 )	3日目
5,690円 ( 6,259円 )	1日目
5,690円 ( 6,259円 )	1日目
6,002円 ( 6,602円 )	1日目
6,002円 ( 6,602円 )	1日目
6,002円 ( 6,602円 )	1日目
6,002円 ( 6,602円 )	1日目
6,003円 ( 6,603円 )	3日目
6,002円 ( 6,602円 )	1日目
6,002円 ( 6,602円 )	1日目
6,002円 ( 6,602円 )	1日目
6,002円 ( 6,602円 )	1日目
6,322円 ( 6,954円 )	1日目
6,322円 ( 6,954円 )	1日目
6,322円 ( 6,954円 )	1日目
6,322円 ( 6,954円 )	1日目
6,322円 ( 6,954円 )	3日目
6,322円 ( 6,954円 )	1日目
6,322円 ( 6,954円 )	1日目
6,322円 ( 6,954円 )	1日目
6,322円 ( 6,954円 )	1日目
6,322円 ( 6,954円 )	1日目
6,322円 ( 6,954円 )	1日目
6,525円 ( 7,178円 )	1日目
6,525円 ( 7,178円 )	1日目
6,540円 ( 7,194円 )	1日目
6,540円 ( 7,194円 )	1日目
6,430円 ( 7,073円 )	3日目
6,540円 ( 7,194円 )	1日目
6,541円 ( 7,195円 )	3日目
6,540円 ( 7,194円 )	1日目
6,540円 ( 7,194円 )	1日目
6,430円 ( 7,073円 )	2日目
6,430円 ( 7,073円 )	2日目
6,760円 ( 7,436円 )	1日目
6,760円 ( 7,436円 )	1日目
6,760円 ( 7,436円 )	1日目
6,760円 ( 7,436円 )	1日目
6,760円 ( 7,436円 )	1日目
6,862円 ( 7,548円 )	1日目
6,862円 ( 7,548円 )	1日目
6,862円 ( 7,548円 )	1日目
6,862円 ( 7,548円 )	1日目
6,862円 ( 7,548円 )	3日目
6,862円 ( 7,548円 )	1日目
6,862円 ( 7,548円 )	1日目
6,862円 ( 7,548円 )	1日目
6,862円 ( 7,548円 )	1日目
6,862円 ( 7,548円 )	1日目

基本情報

基本情報

【特長】
・従来HRM形と同様にポジ刃形を採用、切削抵抗が低く切れ味良好
・低抵抗で高精度な側面の仕上げ加工を実現するインサート
【用途】
・中仕上げや仕上げ加工用に利用

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

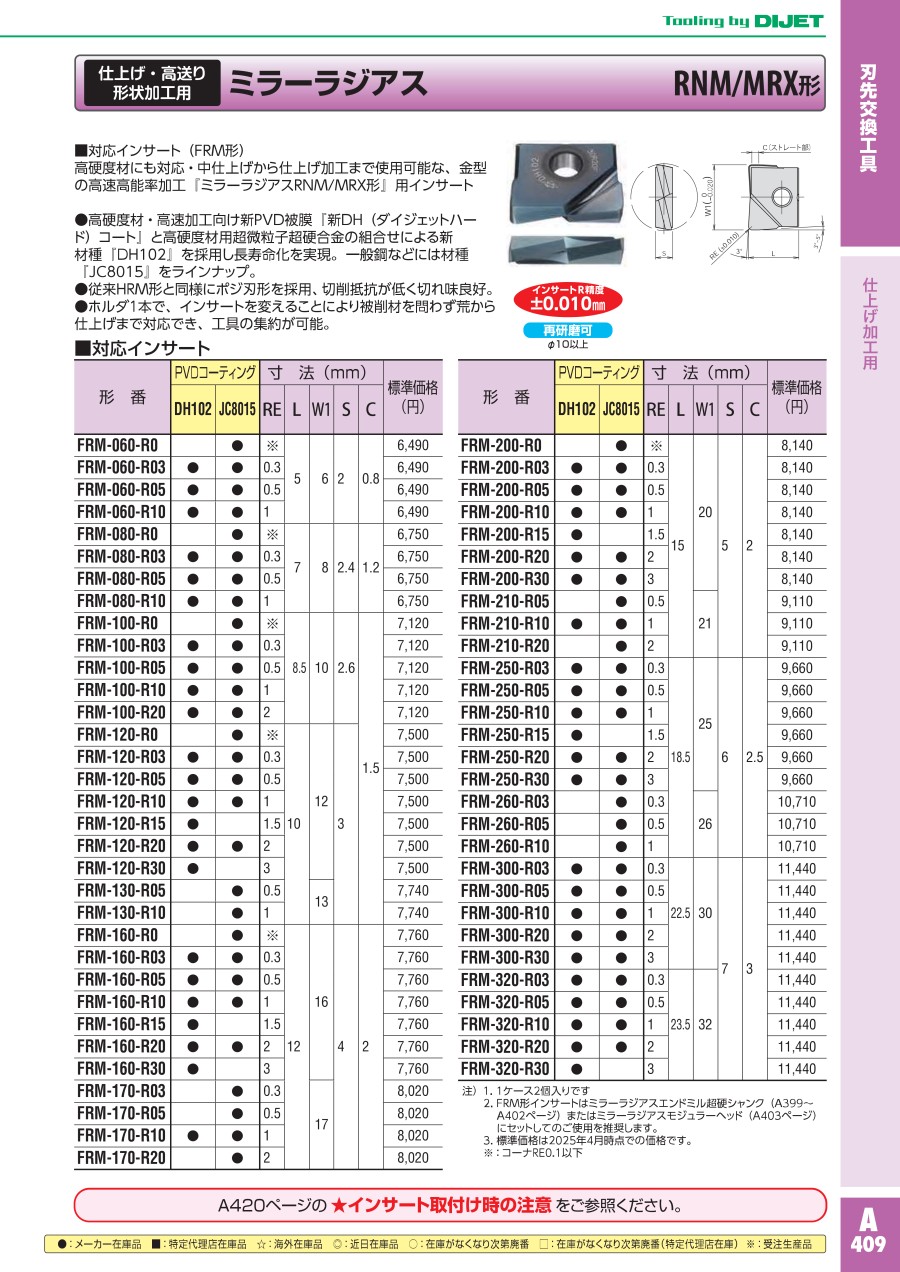

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミラーラジアスチップ FRM形のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

仕上げ

満足度：5.02020/06/11

熱処理したＳＫＤ材の平面仕上げに使用。仕上がりは非常にきれい、交換もチップだけなので手間がかからない。
