ダイジェット

ミラーボール専用ミラーSチップ BNM-TG形

ミラーボール専用ミラーSチップ BNM-TG形

カタログ |

0

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 5,562円～10,908円

税込単価: 6,118円～11,999円

【特長】・長い突出し長さでの加工や、肉盛部加工、複数の被削材の同時切削など過酷...

詳細情報を確認する

形状（型番頭文字）
その他
逃げ角
その他
利用可能コーナー数
1
R精度 (mm)
±0.006
詳細タイプ
再研磨可能
材質
PVDコーティング
仕様
ネガ刃形採用

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ミラーボール専用ミラーSチップ BNM-TG形の仕様

ミラーボール専用ミラーSチップ BNM-TG形製品イメージ

ミラーボール専用ミラーSチップ BNM-TG形製品イメージ

高精度金型仕上げ加工「ミラーボールBNM／MBN形」に、高硬度材用刃先強化形チップを新たにラインナップ。

高硬度材、高速加工向け新PVD被膜「新DH（ダイジェットハード）コート」と高硬度材用微粒子超硬合金の組合せによる新材種「DH102」を採用。
長い突出し長さでの加工や、肉盛部加工、複数の被削材の同時切削など苛酷な条件下において、パフォーマンスを発揮する刃先強化形チップ。
ネガ刃形の採用により、60HRCを超える高硬度材の高速加工においても長寿命を実現。

切削性能

高硬度材加工による寿命比較（60HRC）イメージ

高硬度材加工による寿命比較（60HRC）イメージ

型番リスト

表示件数

型番

BNM-060-TG-DH102

BNM-080-TG-DH102

BNM-100-TG-DH102

BNM-120-TG-DH102

BNM-160-TG-DH102

BNM-200-TG-DH102

BNM-250-TG-DH102

BNM-300-TG-DH102

BNM-320-TG-DH102

被削材

材種

寸法/C

(mm)

厚さ

(mm)

チップ長

(mm)

チップ幅

(mm)

コーナ半径（r）

(mm)

加工用途

最小発注数量

鋳鉄 / 高硬度材	DH102	-	2	5	6	3	-	2個
鋳鉄 / 高硬度材	DH102	0.5	2.4	7	8	4	-	2個
鋳鉄 / 高硬度材	DH102	1	2.6	8.5	10	5	-	2個
鋳鉄 / 高硬度材	DH102	1.5	3	10	12	6	-	2個
鋳鉄 / 高硬度材	DH102	1.5	4	12	16	8	-	2個
鋳鉄 / 高硬度材	DH102	2	5	15	20	10	-	2個
鋳鉄 / 高硬度材	DH102	2	6	18.5	25	12.5	-	2個
鋳鉄 / 高硬度材	DH102	2	7	22.5	30	15	-	2個
鋳鉄 / 高硬度材	DH102	2	7	32	32	16	-	2個

通常単価(税別) (税込単価)	通常出荷日

5,562円 ( 6,118円 )	1日目
5,882円 ( 6,470円 )	1日目
6,350円 ( 6,985円 )	2日目
6,562円 ( 7,218円 )	1日目
6,770円 ( 7,447円 )	3日目
7,100円 ( 7,810円 )	2日目
8,028円 ( 8,831円 )	1日目
9,668円 ( 10,635円 )	1日目
10,908円 ( 11,999円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・長い突出し長さでの加工や、肉盛部加工、複数の被削材の同時切削など過酷な条件下において、パフォーマンスを発揮する刃先強化形チップ
・高硬度材高速加工向けPVD被膜「DHコート」と高硬度材用微粒子超硬合金の組合せによる、材種「DH102」を採用
・ネガ刃形の採用により、60HRCを超える高硬度材の高速加工においても、長寿命を実現
【用途】
・仕上げ、形状加工用に利用

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

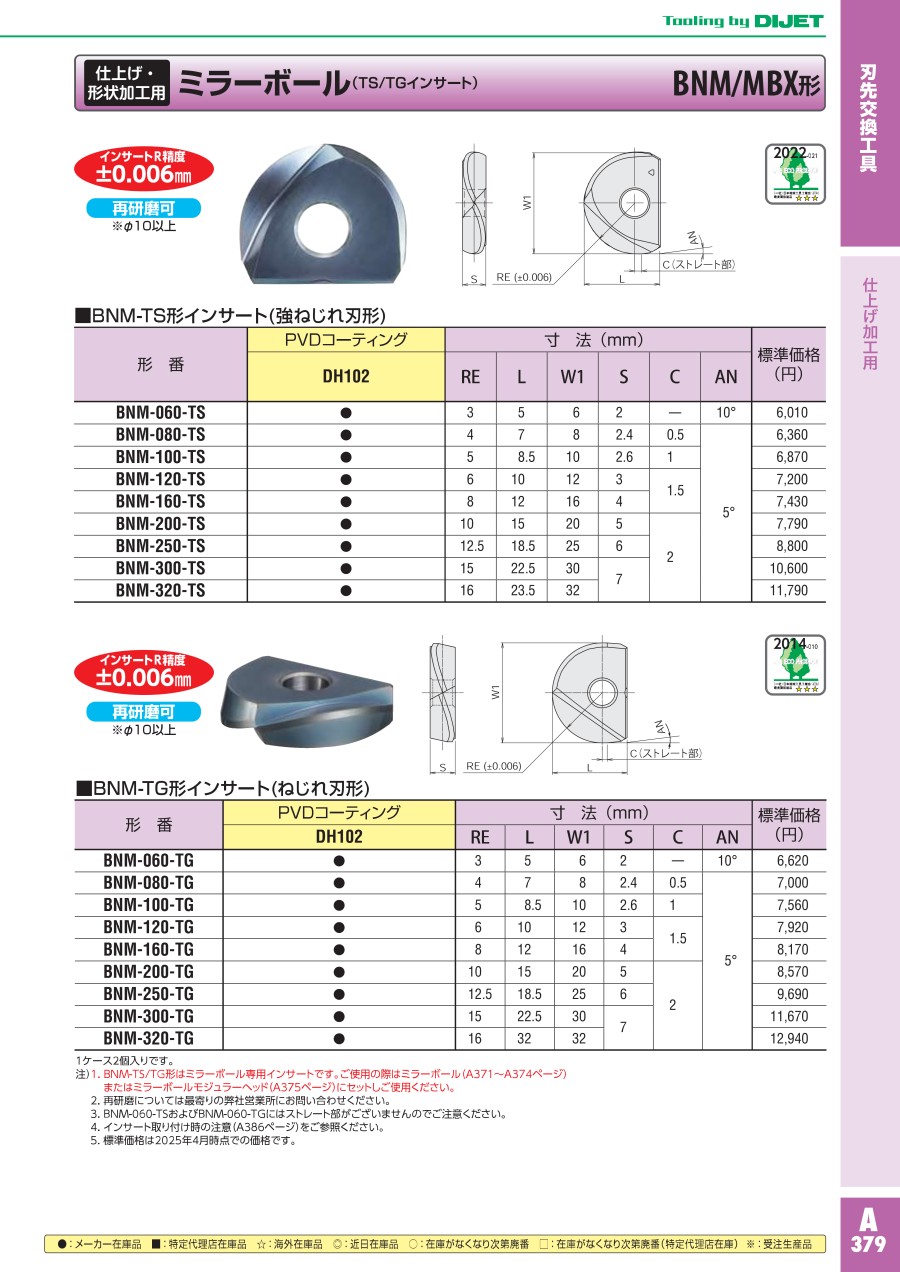

カタログ

カタログ (見開き版)

A379

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
