京セラ

MFH型高送りカッタ MFH mini エンドミル

カタログ |

通常単価(税別): 22,295円～39,352円

税込単価: 24,525円～43,287円

通常出荷日：2日目～3日目

【特長】・両面4コーナで経済的・小径・多刃仕様で、小型マシニングセンタにおいても高能率・高送り加工を実...

詳細を確認

44.0

カッタ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

びびりに強く安定加工が可能

3次元凸型切れ刃の効果により、ワーク接触時の衝撃を抑制

ワーク食い付き時の切削抵抗（横切込みはカッタ径の1/2）

3次元凸型切れ刃 MFH Mini

多様な加工に対応する多機能性

良好な切りくず排出性

3次元凸型切れ刃により、切りくずの噛み込みを抑制

MFH Mini

他社高送りカッタ

切削条件：カッタ径 φ16 mm（2枚刃）, Vc = 150 m/min, fz = 0.6 mm/t, ap = 0.5 mm（20pass）: Total 10 mm × 16 mm, Dry 被削材：SS400

多刃仕様で高能率加工が可能

カッタ径φ25の場合 5枚刃 MFH25-S25-03-5T

金型の荒加工に最適

小型マシニングセンタで高送り加工を実現
BT30/BT40に対応

性能・試験情報

切削能力

多刃仕様
注意：多刃仕様は標準刃仕様に比べ、推奨条件を下げる必要があります

標準刃仕様（カッタ径φ16 - φ22）

MFH型高送りカッタ MFH mini エンドミルフェールスミル仕様・標準刃仕様（カッタ径φ25‐φ32）

フェースミル仕様（カッタ径φ40 - φ50）
標準刃仕様（カッタ径φ25 - φ32）

加工実例

金型部品プリハードン鋼

Vc = 220 m/min（n = 3,500 min^-1）
ap x ae = 0.5 × 14 mm
f = 0.05 mm/t（Vf = 700 mm/min）
Dry
MFH20-S20-03-4T（4枚刃）
LOGU030310ER-GM PR1535

PR1535は他社品Kに対し切削負荷が低く、加工時間を延長することが可能
（ユーザー様の評価による）

航空機部品析出硬化系ステンレス鋼

Vc = 120 m/min （n = 1,530 min^-1）
ap × ae = 0.7 × ～ 25 mm
fz = 0.6 mm/t （Vf = 3,670 mm/min）
Dry
MFH25-S25-03-4T（4枚刃）
LOGU030310ER-GM PR1535

PR1535は、100個加工後も刃先状態が良好で安定加工が可能
（ユーザー様の評価による）

外形図

使用方法・使用事例

使用方法

バーチカル（プランジ）加工

バーチカル（プランジ）加工が可能です
送りはfz = 0.2 （mm/t）以内に設定してください

型番	最大横切込み（ae）
MFH Mini	3.5mm

推奨切削条件

推奨切削条件表

★：第1推奨 ☆：第2推奨

Ni基耐熱合金、チタン合金は湿式加工を推奨致します
表中の太字は推奨条件の中心値を示します。実際の加工状況に応じて、切削速度、送りを範囲内で調整してください
BT30相当のマシニング加工時は、送りを推奨条件の25%以下の設定を推奨致します
溝加工時は内部給油方式及びセンタースルークーラントを推奨致します
フェースミル仕様は、溝加工やポケット加工を推奨しておりません

注意・禁止事項

加工プログラム上の注意点（近似Rの設定）

切込み角度：12°、等高線加工時のワーク最大傾斜角90°

MFH Mini
近似R（mm）	最大食い込み量（mm）	最大削り残し量（mm）
R1.0	0	0.51
R1.5	0	0.41
R1.6（推奨）	0	0.39
R2.0	0.09	0.31
R2.5	0.26	0.26
R3.0	0.46	0.17

斜め沈み加工（ランピング加工）の注意点

ヘリカル加工の注意点
ヘリカル加工時には、最小～最大加工穴直径内で使用してください。

× 最大加工穴直径オーバー
ヘリカル中心に芯が残る

× 最小加工穴直径未満
中央の削り残し部がホルダに干渉

カッタ方向は、反時計回り（ダウンカット）となるようにしてください（上図参照）
テーブル送りは、推奨条件の50%に下げてください
切りくずが繋がる場合がありますので安全な環境下で加工してください

型番	最小加工穴直径 φDh1	最大加工穴直径φDh2	1周あたりの沈み込み最大深さ
MFH Mini	2×DCX-8	2×DCX-2	1 mm

ドリリング加工の注意点

ドリリング後、そのまま横送り加工を行う場合は、削り残し部分が切削されるまでは内刃も切削に使用するため、テーブル送りを推奨条件の25%以下にしてください
ドリリング加工時は、軸方向送り速度を0.2 mm/rev以下にしてください

型番	最大加工深さPd	底面が平坦となる最小切削長X
MFH Mini	1.0	DCX-9

型番リスト

表示件数

型番

刃径 D

(φ)

全長

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

首下長

(mm)

トラスココード

図

φD1

(mm)

最高回転数（min⁻¹）

重量（Kｇ）

最小発注数量

16	100	16	2	30	698-5815	図1	8	18,800	0.1	1個
16	150	16	2	50	825-0362	図1	8	18,800	0.2	1個
16	79	16	2	30	825-0363	図3	8	18,800	0.1	1個
17	100	16	2	20	825-0365	図2	9	17,900	0.1	1個
18	100	16	2	20	825-0367	図2	10	17,000	0.1	1個
20	130	20	3	50	698-5823	図1	12	15,700	0.3	1個
20	160	20	3	80	825-0371	図1	12	15,700	0.3	1個
20	130	20	4	50	698-5831	図1	12	15,700	0.3	1個
20	101	20	3	50	825-0372	図3	12	15,700	0.2	1個
20	101	20	4	50	825-0373	図3	12	15,700	0.2	1個
22	130	20	3	30	825-0376	図2	14	14,700	0.3	1個
22	130	20	4	30	825-0377	図2	14	14,700	0.3	1個
25	140	25	4	60	698-5840	図1	17	13,400	0.5	1個
25	180	25	4	100	825-0381	図1	17	13,400	0.6	1個
25	140	25	5	60	698-5858	図1	17	13,400	0.5	1個
25	117	25	4	60	825-0382	図3	17	13,400	0.4	1個
25	117	25	5	60	825-0383	図3	17	13,400	0.4	1個
28	140	25	4	40	825-0386	図2	20	12,400	0.5	1個
28	140	25	5	40	825-0387	図2	20	12,400	0.5	1個
32	150	32	5	70	698-5866	図1	24	11,400	0.8	1個
32	200	32	5	120	825-0391	図1	24	11,400	1.1	1個
32	150	32	6	70	698-5874	図1	24	11,400	0.8	1個
32	131	32	5	70	825-0392	図3	24	11,400	0.7	1個
32	131	32	6	70	825-0393	図3	24	11,400	0.7	1個

通常単価(税別) (税込単価)	通常出荷日

22,295円 ( 24,525円 )	2日目
26,711円 ( 29,382円 )	2日目
24,367円 ( 26,804円 )	2日目
22,704円 ( 24,974円 )	2日目
23,126円 ( 25,439円 )	2日目
26,711円 ( 29,382円 )	2日目
32,017円 ( 35,219円 )	2日目
28,361円 ( 31,197円 )	2日目
29,609円 ( 32,570円 )	2日目
31,268円 ( 34,395円 )	2日目
27,671円 ( 30,438円 )	2日目
29,330円 ( 32,263円 )	2日目
29,609円 ( 32,570円 )	2日目
35,547円 ( 39,102円 )	2日目
30,920円 ( 34,012円 )	2日目
32,368円 ( 35,605円 )	2日目
33,607円 ( 36,968円 )	2日目
30,230円 ( 33,253円 )	2日目
31,538円 ( 34,692円 )	2日目
31,888円 ( 35,077円 )	2日目
38,304円 ( 42,134円 )	2日目
33,198円 ( 36,518円 )	2日目
34,925円 ( 38,418円 )	2日目
39,352円 ( 43,287円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・両面4コーナで経済的
・小径・多刃仕様で、小型マシニングセンタにおいても高能率・高送り加工を実現。

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

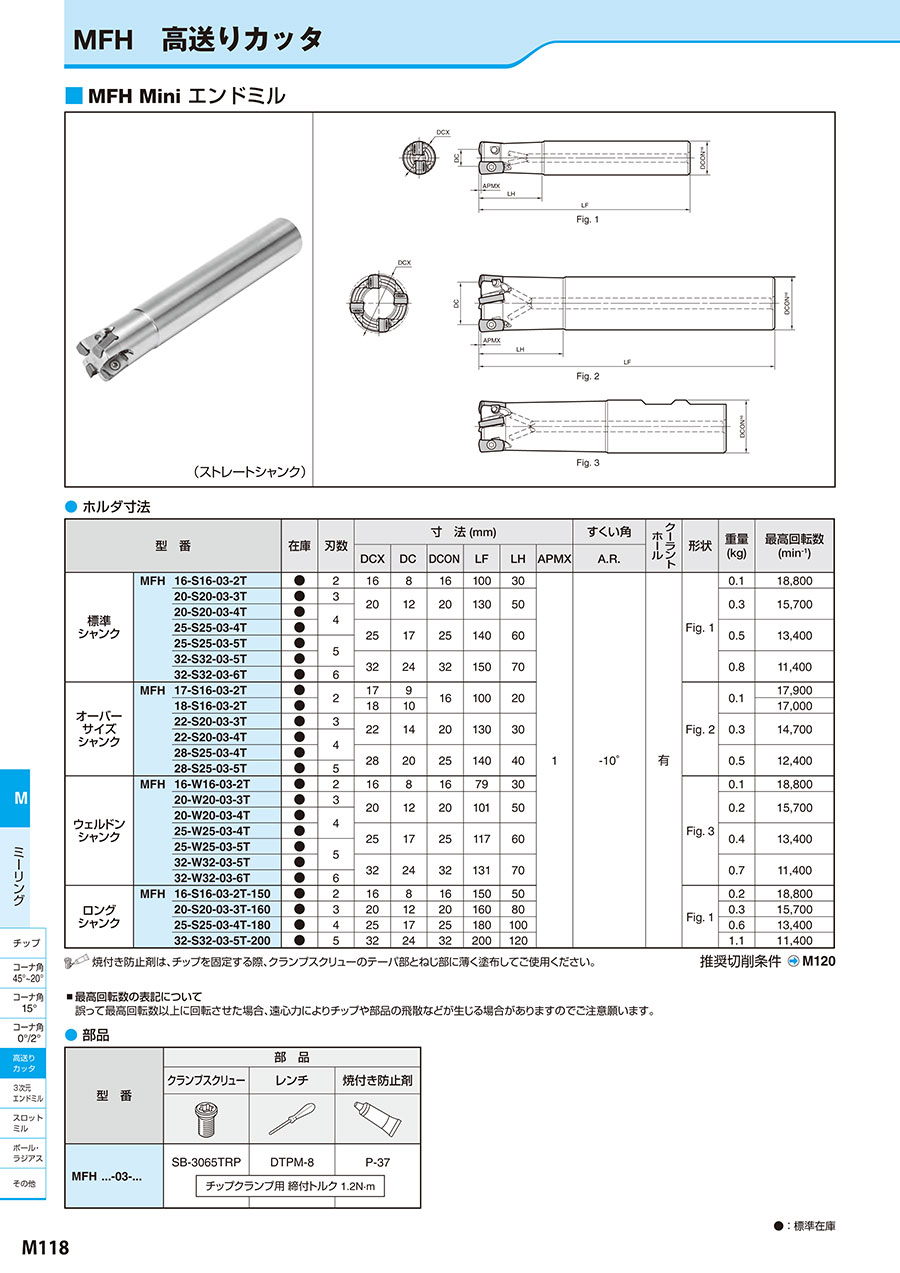

カタログ
