メモリハイコーダ MR8870
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
EA742GG-1の仕様・寸法情報
商品区分
データロガー
測定対象（標準対応）
電圧
入力チャネル数(ch)
6
記録間隔
200μs
記録媒体
CFカード
通信機能
USB
電源
内蔵バッテリー、AC 100～240V、DC 10～16V
寸法（W×D×H）(mm)
176×41×101
本体質量(g)
600
メーカー
日置電機
メーカー型番
MR8870-90
最大入力電圧
400V
付属品
取扱説明書、測定ガイド、測定ガイド実効値編、ACアダプタ、ストラップ、USBケーブル、CD-R、バッテリーパック、保護シート
-
-
詳細情報
基本情報

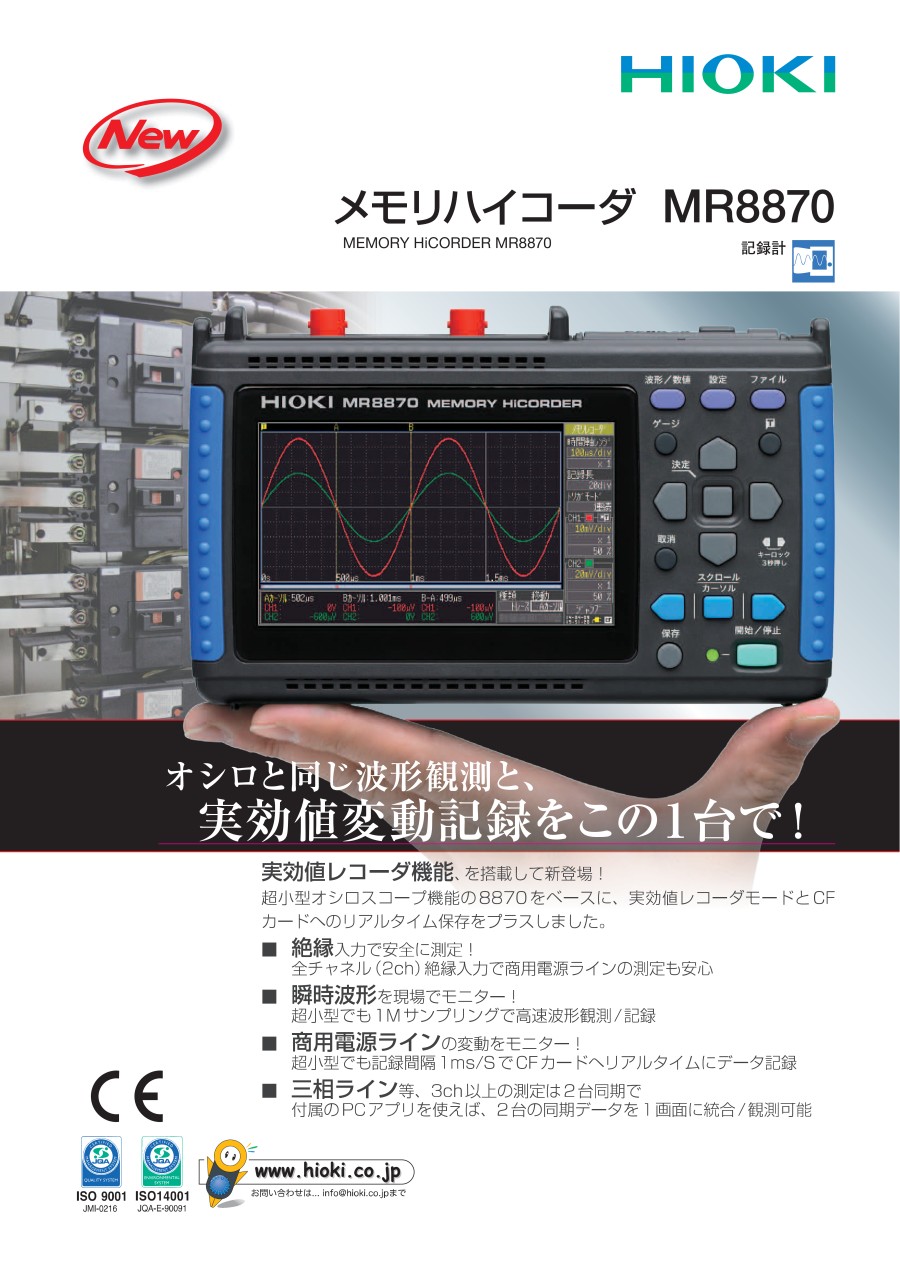

オシロスコープと同じ波形観測と実効値変動記録を1台でこなせる記録計です。
【特長】
・超小型オシロスコープの8870をベースに、実効値レコーダーモードとCFカードへのリアルタイム保存をプラス。
・アナログ2チャネルは絶縁入力で商用電源ラインの測定も安心。
・瞬時波形を現場でモニター可能。超小型ながら1Mサンプリングで高速波形観測と記録が可能。
・商用電源ラインの変動をモニター可能。記録間隔1ms/SでCFカードへリアルタイムにデータを記録。
・三相ラインなど3チャンネル以上の測定は2台のMR-8870を同期させることで観測可能。付属のアプリケーションで2台の同期データを1画面に統合し、観測可能。
■計測機器特集ページのご紹介
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。
仕様一覧
| 型番 | EA742GG-1 |
|---|---|
| 測定機能 | メモリレコーダ（高速記録）、実効値レコーダ（50/60Hz、DC専用） |
| チャネル数 | アナログ2ch＋ロジック4ch（アナログのch間と本体は絶縁、ロジックGNDは本体と共通） |
| 最高サンプリング速度 | 1MS/秒（1μs、全ch同時） |
| メモリ容量 | 12ビット×2Mワード（1ch当り） |
| 外部記憶 | CFカード TYPEⅠスロット×1（2GBまで） |
| バックアップ機能 | 時計、設定条件（約5年） |
| 波形バックアップ（電源供給時のみ） | |
| 外部制御端子 | 外部トリガ入力、トリガ出力 |
| 外部インタフェース | USB 2.0準拠（mini-B） |
| 表示 | 4.3型 WQVGAカラー液晶（480×272ドット） |
| 表示分解能 | 波形部：20div（時間軸）×10div（電圧軸）（1div＝20ドット×20ドット） |
| 環境条件 | 使用時：0～40℃ 80%rh以下 |
| 保存時：-10～50℃ 80%rh以下 | |
| 安全規格 | EN61010 |
| 電源 | バッテリパック9780（連続使用約2時間） |
| ACアダプタ（AC 100～240V） | |
| DC 10～16V | |
| 最大定格電力 | 30VA |
| 外形寸法 | W176×H101×D41mm |
| 質量 | 600g（バッテリパック装着時） |
| 付属品 | 取扱説明書、測定ガイド、測定ガイド実効値編、ACアダプタ、ストラップ、USBケーブル、CD-R、保護シート |
