安立計器 静止表面用温度センサ A形シリーズ ストレート |
|
理化工業 貼付型温度センサST-50（ガラス不織布タイプ）【5個入り】 |
|
A-Gas Japan（旧FUSO） K熱電対温度センサビーズ型 |
テープ形多目的温度センサ STシリーズ
- 通常単価(税別)
- 8,863円～14,343円
- 税込単価
- 9,749円～15,777円
【特長】・STシリーズは極めて薄い、柔軟性のあるテープ形状も多目的温度センサです。・テープ先端形状、コ...
詳細を確認
- 商品タイプ
- 温度計(外部センサータイプ)
- グリップの有無
- グリップなし
- コードの種類
- シリコン
- プラグ形状
- 標準プラグ
- 応答速度 (s)
- 2
- 修理可否
- 修理不能
- テープ幅 (mm)
- 4
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
製品仕様
モデルNo.早見表
型番組み立て構図
| 項目 | 形名記号 | 仕様概要 |
|---|---|---|
| 1 テープ幅と先端形状 | 1 | 標準タイプ 尖り |
| 2 | 標準タイプ フラット | |
| 2 コーティング形状と使用温度範囲 | 1 | 低温用 ふっ素樹脂（先端露出） 使用温度範囲：-50～210℃* |
| 2 | 低温用 オールふっ素樹脂 使用温度範囲：-50～210℃* | |
| 3 | 高温用 ポリイミド（先端露出） 使用温度範囲：-50～400℃（テープの長さが150mmを超える場合はmax.350℃）* | |
| 3 熱電対の種類 | E | タイプE |
| K | タイプK | |
| 4 テープの長さ | 3 | 30mm |
| 10 | 100mm | |
| 15 | 150mm | |
| 5 コードの種類 | TS | 低温タイプ標準コード（ST-※1, ST-※2） |
| 5 コードの長さ | 1 | 1m |
| 2 | 2m | |
| 6 プラグ形状 | ASP | 標準プラグ（熱電対同種金属） |
- STシリーズは被測定物にテープ部分を貼付けて、または、挟み込んで使用する様に設計されている。テープ部分を貼付けて、または、挟み込み以外の方法で使用した場合、使用温度限界は下表の温度となるので注意。
- STシリーズの被覆はふっ素樹脂系樹脂での溶着、または、接着剤での接着処理がされているので、例えばテープ部分を空中に配置し下表使用温度限界以上の温度に保持した場合、被覆が剥がれ熱電対がショートすることがある。使用方法に十分注意して使用する。
STシリーズを貼付け、挟み込み以外の方法で使用した場合の使用温度限界
| - | ST-*1 | ST-*2 | ST-*3 |
|---|---|---|---|
| テープの長さ≦150mm | 200℃ | 180℃ | 200℃ |

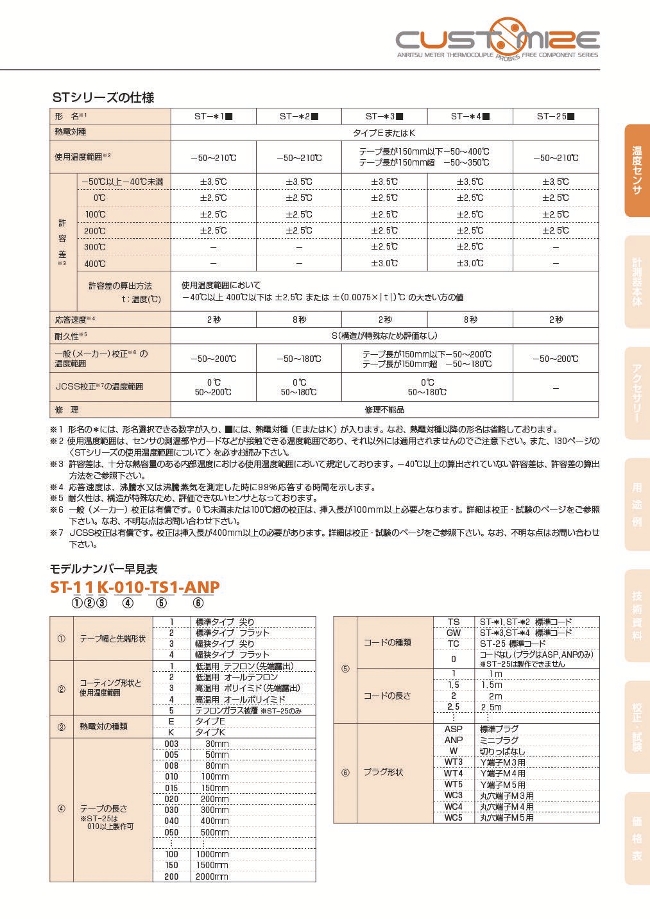

製品仕様
| 形名 *1 | ST-*1 | ST-*2 | ST-*3 | |
|---|---|---|---|---|
| 熱電対種 | タイプEまたはK | |||
| 使用温度範囲 *2 | -50～210℃ | -50～210℃ | テープ長が150mm テープ長が150mm | |
| 許容差 *3 | -50℃以上-40℃未満 | ±3.5℃ | ±3.5℃ | ±3.5℃ |
| 0℃ | ±2.5℃ | ±2.5℃ | ±2.5℃ | |
| 100℃ | ±2.5℃ | ±2.5℃ | ±2.5℃ | |
| 200℃ | ±2.5℃ | ±2.5℃ | ±2.5℃ | |
| 300℃ | - | - | ±2.5℃ | |
| 400℃ | - | - | ±3.0℃ | |
| 許容差の算出方法 t：温度（℃） | 使用温度範囲において -40℃以上400℃以下は±2.5℃または±（0.0075×|t|）℃の大きい方の値 | |||
| 応答速度 *4 | 2秒 | 8秒 | 2秒 | |
| 耐久性 *5 | S（構造が特殊なため評価なし） | |||
| 一般（メーカー）校正の温度範囲 *6 | -50～200℃ | -50～180℃ | テープ長が150mm テープ長が150mm | |
| JCSS校正の温度範囲 *7 | 0℃ 50～200℃ | 0℃ 50～180℃ | 0℃ 50～180℃ | |
| 修理 | 修理不能品 | |||
*2使用温度範囲は、センサの測温部やガードなどが接触できる温度範囲であり、それ以外には適用されないので注意。
*3許容差は、十分な熱容量のある内部温度における使用温度範囲において規定している。
*4応答速度は、沸騰水又は沸騰蒸気を測定した時に99%応答する時間を示す。
*5耐久性は、構造が特殊なため、評価できないセンサとなっている。
*6一般（メーカー）校正は有償。0℃未満または100℃超の校正は挿入長が100mm以上必要となる。
*7JCSS校正は有償。校正は挿入長が400mm以上必要。
外形図
ST-11E-015-TS1-ASP、ST-11K-015-TS1-ASP
ST-13E-015-TS1-ASP、ST-13K-015-TS1-ASP
ST-21E-003-TS1-ASP
ASP 標準プラグ（熱電対同種金属）
絞り込み条件：2 項目の仕様が未選択です
測定温度範囲(℃)
- －50～210
- －50～400
詳細タイプ
- タイプE
- タイプK
タイプ
- ST-11E-015-TS1-ASP
- ST-11K-015-TS1-ASP
- ST-13E-015-TS1-ASP
- ST-13K-015-TS1-ASP
- ST-21E-003-TS1-ASP
- ST-22K-010-TS2-ASP
出荷日
- すべて
- 8日以内
- 9日以内
- 18日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,000円 ( 11,000円 ) | 18日目 |
10,000円 ( 11,000円 ) | 9日目 |
14,343円 ( 15,777円 ) | 9日目 |
14,343円 ( 15,777円 ) | 9日目 |
8,863円 ( 9,749円 ) | 8日目 |
9,687円 ( 10,656円 ) | 8日目 |
詳細情報
基本情報
【特長】
・STシリーズは極めて薄い、柔軟性のあるテープ形状も多目的温度センサです。
・テープ先端形状、コーティング形状、テープ長等、用途に合わせて項目を合わせることができます。
・先端露出部（0.05mm）テープ部（約0.2mm）と薄いのでテープで固定が可能。
・感熱部が平らな面なので密着させやすく、熱電対線よりも正確な表面温度計測が可能。
・複数のセンサを張り付けることで、お好みの位置の温度分布が計測可能。
【用途】
・電子部品の温度計測に。
・ヒートシンクの方熱測定に。
・LEDの発熱測定に、ヒートシールの温度測定に。
