微小表面用温度センサ CSシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 20,500円～22,500円
- 税込単価
- 22,550円～24,750円
先端部が小さく、微小な測定物表面温度計測に最適なセンサ。【特長】・先端最小Φ3...
詳細情報を確認する- 商品タイプ
- 温度計(外部センサータイプ)
- 測定温度範囲 (℃)
- －50～400
- ヘッドサイズ（直径） (mm)
- 4.2
- パイプの長さ (mm)
- 100
- グリップの有無
- グリップあり
- コードの種類
- シリコン
- コードの長さ (m)
- 1
- プラグ形状
- 標準プラグ
- 許容差 (℃)
- 0℃以上100℃以下：±2.5℃/100℃超200℃以下：±3.1℃/200℃超300℃以下：±5.0℃/300℃超400℃以下：±6.3℃
- 応答速度 (s)
- 2
- パイプ材質
- ステンレス
- 修理可否
- 修理可
型番

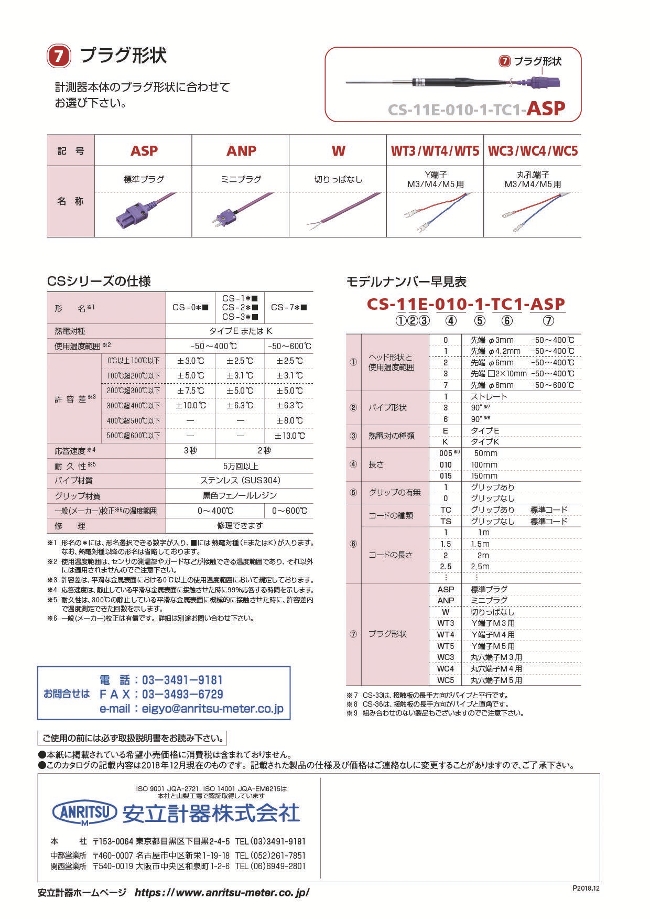

微小表面用温度センサ CSシリーズの仕様
製品仕様
寸法図と各部の名称
ステンレスパイプ：φ4.2（直径4.2mm）／ステンレスパイプ：φ6（直径6mm）／グリップ：φ12×80（直径12×80mm）
| 使用温度範囲*1 | -50～400℃ |
|---|---|
| 許容差*2 | 0℃以上100℃以下：±2.5℃ 100℃超200℃以下：±3.1℃ 200℃超300℃以下：±5.0℃ 300℃超400℃以下：±6.3℃ |
| 応答速度*3 | 2秒 |
| 耐久性*4 | 5万回以上 |
| ヘッド形状 | 先端φ4.2mm |
| パイプ形状 | ストレート（パイプ材質：SUS304） |
| 熱電対の種類 | タイプ Eまたは タイプK |
| パイプの長さ | 形名記号：010（100mm） |
| グリップの有無 | あり（材質：黒色フェノールレジン） |
| コードの種類 | 標準コード：TC（外径4mm, シリコンゴム被覆, 耐熱240℃） |
| コードの長さ | 標準：1m |
| プラグ形状 | ASP |
| 一般（メーカー）校正の温度範囲 | 0～400℃ |
| JCSS校正の温度範囲 | 本製品はJCSS校正を行っておりません。 |
- *1. 使用温度範囲は、センサの測温部やガードなどが接触できる温度範囲であり、それ以外には適用されませんのでご注意下さい。
- *2. 許容差は、静止している平滑な金属表面における0℃以上の使用温度範囲において規定。
- *3. 応答速度は、静止している平滑な金属表面に接触させたときに99%応答する時間を示す。
- *4. 耐久性は、300℃または使用温度範囲上限の低い方の温度の静止している平滑な金属表面に機械的に接触させたときに、許容差内で温度測定できた回数を示す。
製品仕様
寸法図と各部の名称
ステンレスパイプ：φ4.2（直径4.2mm）／ステンレスパイプφ6（直径6mm）／グリップφ12×80（直径12×80mm）
| 使用温度範囲*1 | -50～400℃ |
|---|---|
| 許容差*2 | 0℃以上100℃以下：±2.5℃ 100℃超200℃以下：±3.1℃ 200℃超300℃以下：±5.0℃ 300℃超400℃以下：±6.3℃ |
| 応答速度*3 | 2秒 |
| 耐久性*4 | 5万回以上 |
| ヘッド形状 | 先端φ4.2mm |
| パイプ形状 | 90°（パイプ材質：SUS304） |
| 熱電対の種類 | タイプE または タイプK |
| パイプの長さ | 形名記号：010（100mm） |
| グリップの有無 | あり（材質：黒色フェノールレジン） |
| コードの種類 | 標準コード：TC（外径4mm, シリコンゴム被覆, 耐熱240℃） |
| コードの長さ | 標準：1m |
| プラグ形状 | ASP |
| 一般（メーカー）校正の温度範囲 | 0～400℃ |
| JCSS校正の温度範囲 | 本製品はJCSS校正を行っておりません。 |
- *1. 使用温度範囲は、センサの測温部やガードなどが接触できる温度範囲であり、それ以外には適用されませんのでご注意下さい。
- *2. 許容差は、静止している平滑な金属表面における0℃以上の使用温度範囲において規定。
- *3. 応答速度は、静止している平滑な金属表面に接触させたときに99%応答する時間を示す。
- *4. 耐久性は、300℃または使用温度範囲上限の低い方の温度の静止している平滑な金属表面に機械的に接触させたときに、許容差内で温度測定できた回数を示す。
絞り込み条件：2 項目の仕様が未選択です
詳細タイプ
- タイプE
- タイプK
パイプ形状と接触板の向き
- 90
- ストレート
タイプ
- CS-11E-010-1-TC1-ASP
- CS-11K-010-1-TC1-ASP
- CS-13E-010-1-TC1-ASP
- CS-13K-010-1-TC1-ASP
出荷日
- すべて
- 当日出荷可能
- 3日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,500円 ( 22,550円 ) | 3日目 |
20,500円 ( 22,550円 ) | 3日目 |
22,500円 ( 24,750円 ) | 在庫品1日目当日出荷可能 |
22,500円 ( 24,750円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
先端部が小さく、微小な測定物表面温度計測に最適なセンサ。
【特長】
・先端最小Φ3mm（直径3mm）なので小さい表面の温度計測に最適。
・用途に合わせ項目を組み合わせることができます。
【用途】
・微小電子基板の表面温度計測に。
商品担当おすすめ
微小表面用温度センサ CSシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q小さい測定物はヘッドの大きい接触式表面温度センサでは測る事が出来ませんか？
A
測定物よりもヘッドが極端に大きい物ですと、測定物の熱を奪ってしまい誤差の要因になります。測定物の大きさにあったセンサをお選び頂くと、より正確に測定できます。
