シャンク径3mm	クロスカット	3	13	-	435-5831	-	-	-	-	-	-	38	-	-	10	1個
シャンク径3mm	スパイラルカット	3	6	-	435-5849	-	超硬	トンガリ(シングルカット)	90000	3	32	38	4532373019137	4.000	10	1個
シャンク径3mm	スパイラルカット	3	10	-	435-5865	-	超硬	トンガリ(シングルカット)	90000	3	28	38	4532373019151	3.000	10	1個
シャンク径6mm	スパイラルカット	6	16	-	435-5903	-	超硬	トンガリ(シングルカット)	50000	6	34	50	4532373019229	18.000	10	1個
シャンク径6mm	クロスカット	6	16	-	435-5911	-	超硬	トンガリ(ダブルcカット)	50000	6	34	50	4532373019243	18.000	10	1個
シャンク径6mm	クロスカット	6	16	-	435-5938	-	超硬	トンガリ(ダブルkカット)	50000	6	34	50	4532373019250	18.000	10	1個
シャンク径6mm	クロスカット	8	19	-	435-5954	-	ロー付	トンガリ(ダブルkカット)	50000	6	46	65	4532373019274	17.000	10	1個
シャンク径6mm	クロスカット	10	19	-	435-5971	-	ロー付	トンガリ(ダブルcカット)	40000	6	46	65	4532373019304	20.000	10	1個
シャンク径6mm	クロスカット	10	19	-	435-6004	-	ロー付	トンガリ(ダブルkカット)	40000	6	46	65	4532373019311	20.000	10	1個
シャンク径6mm	スパイラルカット	12	19	-	435-6021	-	ロー付	トンガリ(シングルカット)	35000	6	46	65	4532373019328	31.000	10	1個
シャンク径6mm	スパイラルカット	12	25	-	435-6047	-	ロー付	トンガリ(シングルカット)	35000	6	45	70	4532373019342	36.000	10	1個
-	スパイラルカット	12	25	8	435-6055	-	ロー付	トンガリ(シングルカット)	35000	8	45	70	4532373019397	45.000	10	1個
シャンク径6mm	クロスカット	12	25	-	435-6063	-	ロー付	トンガリ(ダブルcカット)	35000	6	45	70	4532373019373	36.000	10	1個
-	クロスカット	12	25	8	435-6080	-	ロー付	トンガリ(ダブルdカット)	35000	8	45	70	4532373019403	45.000	10	1個
シャンク径6mm	クロスカット	12	25	-	435-6101	-	ロー付	トンガリ(ダブルkカット)	35000	6	45	70	4532373019380	36.000	10	1個
-	スパイラルカット	16	25	8	435-6128	-	ロー付	トンガリ(シングルカット)	25000	8	45	70	4532373019434	65.000	10	1個
シャンク径6mm	スパイラルカット	16	25	-	435-6136	-	ロー付	トンガリ(シングルカット)	25000	6	45	70	4532373019410	52.000	10	1個
-	クロスカット	16	25	8	435-6144	-	ロー付	トンガリ(ダブルdカット)	25000	8	45	70	4532373019441	65.000	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,368円 ( 2,605円 )	1日目
1,962円 ( 2,158円 )	6日目
2,119円 ( 2,331円 )	1日目
4,055円 ( 4,461円 )	1日目
4,257円 ( 4,683円 )	1日目
4,545円 ( 5,000円 )	1日目
4,988円 ( 5,487円 )	1日目
4,188円 ( 4,607円 )	6日目
5,186円 ( 5,705円 )	1日目
5,348円 ( 5,883円 )	1日目
5,232円 ( 5,755円 )	6日目
5,371円 ( 5,908円 )	1日目
5,907円 ( 6,498円 )	1日目
5,907円 ( 6,498円 )	6日目
6,414円 ( 7,055円 )	1日目
7,584円 ( 8,342円 )	1日目
7,912円 ( 8,703円 )	1日目
7,912円 ( 8,703円 )	6日目

基本情報

NRS超硬バートンガリ。
【特長】
・確かな品質が創り出す、繊細な仕上がり。
・切削からバリ取りまで、各種金属加工に幅広く使用可能。
・用途に合わせて、刃形・カット形状などを多彩なラインナップより選択可能。
【用途】　
・sカット:なめらかな表面を実現するスパイラル形状。
・kカット:硬い金属のなめらかな仕上げに使用。
・dカット:鋭い研削力を備えた一番人気のカット形状。
・d-maxカット:より力強い除去作業に。

商品情報

確かな品質が創り出す、繊細な仕上がり

NRS超硬バーの特長

切削からバリ取りまで、各種金属加工に幅広く使用可能。
用途に合わせて、刃形・カット形状などを多彩なラインナップより選択可能。

表示について

NRS超硬バーの表示について。※角度の表示がない製品もございます。

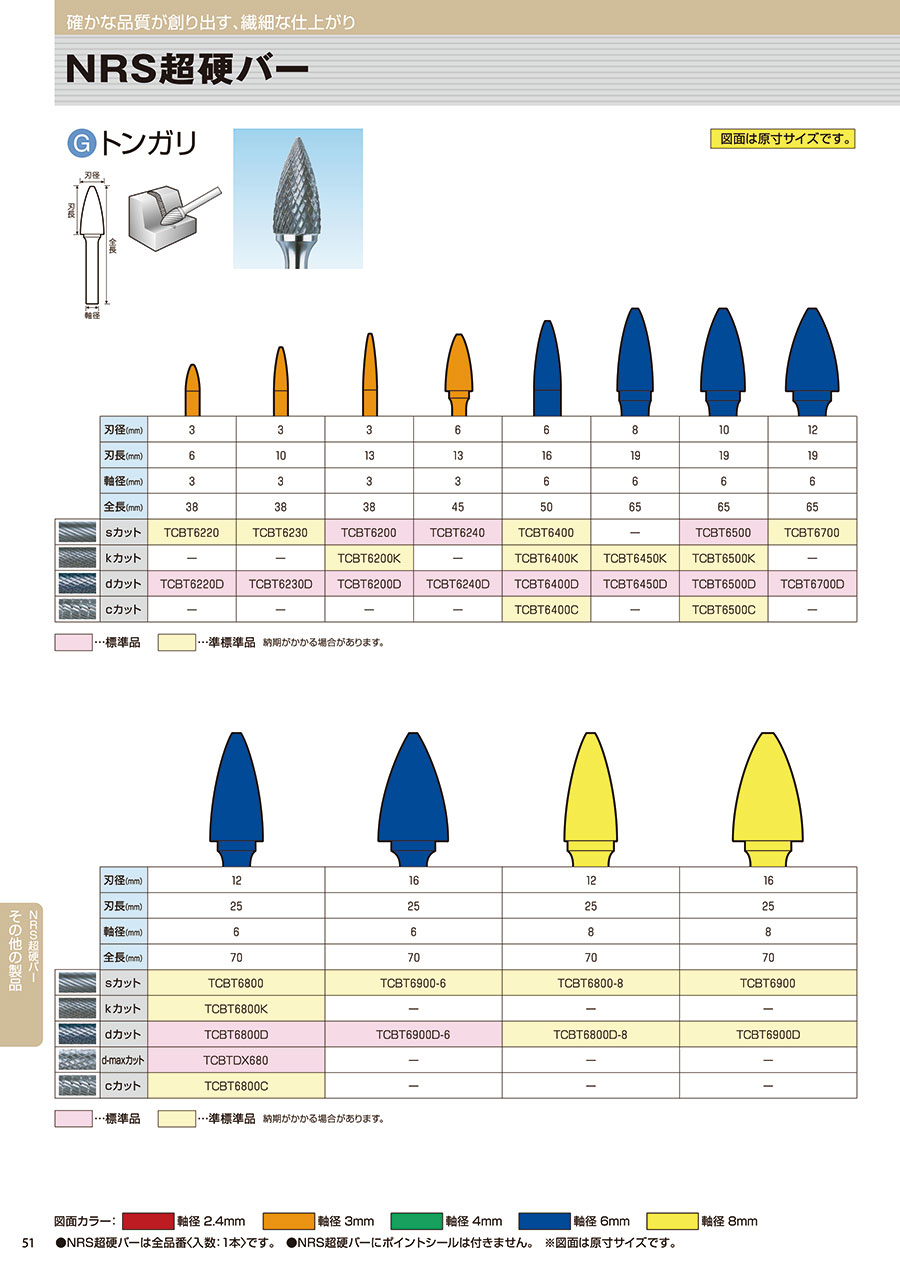

NRS超硬バートンガリの外観・寸法図

外観

寸法図

NRS超硬バートンガリの仕様

刃径（mm）	刃長（mm）	軸径（mm）	全長（mm）	タイプ	sカット	kカット	dカット	d-maxカット
					なめらかな表面を実現するスパイラル形状	硬い金属のなめらかな仕上げに使用	鋭い研削力を備えた一番人気のカット形状	より力強い除去作業に
									3	6	3	38	超硬	－	－	TCBT6220D	－
									3	10		38	超硬	－	－	TCBT6230D	－
3	13	38	超硬	TCBT6200	－	TCBT6200D	－
6	13	45	ロウ付け	TCBT6240	－	TCBT6240D	－
6	16	6	50	超硬	－	－	TCBT6400D	－
8	19		65	ロウ付け	－	－	TCBT6450D	－
10	19		65	ロウ付け	TCBT6500	－	TCBT6500D	－
12	19		65	ロウ付け	－	-	TCBT6700D	-
12	25		70	ロウ付け	－	－	TCBT6800D	TCBTDX680
16	25		70	ロウ付け	－	－	TCBT6900D-6	－

使用上の注意

1.ハンドグラインダのコレットにシャンクを奥まで差し込みます

芯振れ、シャンクの歪みを防ぎます。

2.押さえつけないでください

過熱によるシャンクの歪み、芯振れ、刃の欠け、ヘッドが外れるなどのトラブルを起こす恐れがあります。

※ NRS超硬バーは回転スピードで削っていきますので押さえる必要はありません。

3.最適使用回転数を守ってください

【最適使用回転数】※オーバーハング10mmの場合。

鋼材	刃径
鋼材	3mm	6mm	10mm	12mm	16mm
一般鋼	60,000～ 90,000	45,000～ 60,000	30,000～ 40,000	22,500～ 30,000	18,000～ 24,000
鍛鋼	60,000～ 90,000	30,000～ 45,000	19,000～ 30,000	15,000～ 22,500	12,000～ 18,000
ステンレス鋼	60,000～ 90,000	30,000～ 45,000	19,000～ 30,000	15,000～ 22,500	12,000～ 18,000
鋳鉄	45,000～ 90,000	22,500～ 60,000	15,000～ 40,000	11,000～ 30,000	9,000～ 24,000
チタン	60,000～ 90,000	30,000～ 45,000	19,000～ 30,000	15,000～ 22,500	12,000～ 18,000
ニッケル	60,000～ 90,000	30,000～ 45,000	19,000～ 30,000	15,000～ 22,500	12,000～ 18,000
銅/銅合金	45,000～ 90,000	22,500～ 60,000	15,000～ 40,000	11,000～ 30,000	9,000～ 24,000
アルミ	30,000～ 90,000	15,000～ 65,000	10,000～ 50,000	7,000～ 35,000	6,000～ 25,000
プラスチック	30,000～ 90,000	15,000～ 65,000	10,000～ 50,000	7,000～ 35,000	6,000～ 25,000
サーメット ※金属加工物を金属で固めたもの	60,000～ 90,000	30,000～ 45,000	19,000～ 30,000	15,000～ 22,500	12,000～ 18,000

使用回転数が適正でない場合、以下のような不具合がでることがあります。
回転が遅すぎる場合：切削力の低下、刃の欠け。
回転が速すぎる場合：過熱によるシャンクの歪み、ヘッドの外れ。

※ 表にない刃径の最適使用回転数は、グラフをご覧ください。

アルミ・プラスチック

一般鋼

鋳鉄・銅・銅合金

鍛鋼・ステンレス鋼・チタン・ニッケル・サーメット

4.円周の1/3以上を接触させないでください

タッピングを起こす恐れがあります。

5.2点で接触させないでください

タッピングを起こす恐れがあります。
タイプA円筒・B円筒エンド刃付・N逆円錐・Rリムの場合は特に注意が必要です。

6.落としたり、ぶつけたりしないでください

刃が欠ける恐れがあります。

以上のことを守るためにも、正しい刃形、カット形状、サイズをお選びください。

安全について

作業時に着用して頂くもの

NRS超硬バーをご使用の際は、安全のためご使用の前に「使用上の注意」を読み、十分に注意してご使用ください。また、ご使用の際、必ず使用工具の取扱説明書もあわせてお読みください。

※ ロウ付け部分と芯振れに対しては、十分な検査をしております。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬バー（トンガリ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QNRS超硬バーの正しい使い方を教えてくれませんか？

1.作業の際は力で押さえつけないでください。力ではなく、回転スピードで削ります。押さえつけると、芯ブレや刃のカケの原因になります。
2.回転数を徐々に上げていき芯ブレや異常がないかをチェックしてください。
3.円周の1/3以上、2点での接触はさせないでください。過度な接触はタッピングの原因になります。

Qカット形状の違いはなんですか？

「sカット」はスタンダードな形状です。「dカット」は一番人気の形状です。「d-maxカット」は、より力強い作業が可能で造船・鋳物などのバリ取りに向いています。「cカット」は「sカット」と「dカット」の中間の研削力です。「kカット」はハイス鋼など硬い金属も削れ、刃カケが少ないのが特長です。「aluカット」はアルミや非鉄金属向けです。
「kカット」「d-maxカット」「cカット」は他社にはないカット形状です。
