超硬バー 円筒エンド刃付

製品特長・仕様

製品の基本仕様・特長

NRS超硬バーの特長

切削からバリ取りまで、各種金属加工に幅広く使用可能。
用途に合わせて、刃形・カット形状などを多彩なラインナップより選択可能。

表示について

NRS超硬バーの表示について。※角度の表示がない製品もございます。

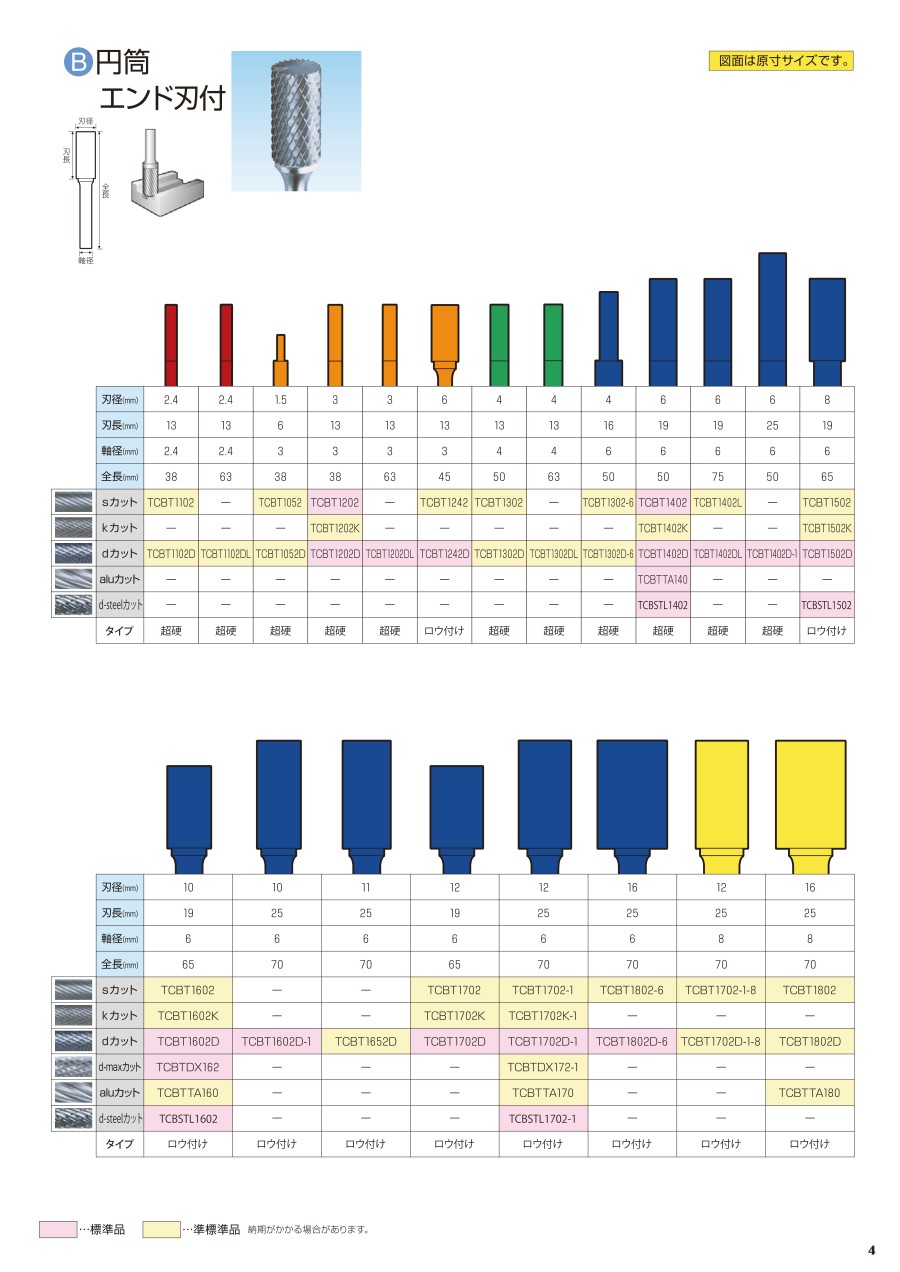

NRS超硬バー 円筒エンド刃付の外観

外観

NRS超硬バー 円筒エンド刃付の仕様

外形図

注意・禁止事項

使用上の注意

1.ハンドグラインダのコレットにシャンクを奥まで差し込みます

芯振れ、シャンクの歪みを防ぎます。

2.押さえつけないでください

過熱によるシャンクの歪み、芯振れ、刃の欠け、ヘッドが外れるなどのトラブルを起こす恐れがあります。

• ※ NRS超硬バーは回転スピードで削っていきますので押さえる必要はありません。

3.最適使用回転数を守ってください

【最適使用回転数】※オーバーハング10mmの場合。

使用回転数が適正でない場合、以下のような不具合がでることがあります。
回転が遅すぎる場合：切削力の低下、刃の欠け。
回転が速すぎる場合：過熱によるシャンクの歪み、ヘッドの外れ。

• ※ 表にない刃径の最適使用回転数は、グラフをご覧ください。

アルミ・プラスチック

一般鋼

鋳鉄・銅・銅合金

鍛鋼・ステンレス鋼・チタン・ニッケル・サーメット

4.円周の1/3以上を接触させないでください

タッピングを起こす恐れがあります。

5.2点で接触させないでください

タッピングを起こす恐れがあります。
タイプA円筒・B円筒エンド刃付・N逆円錐・Rリムの場合は特に注意が必要です。

6.落としたり、ぶつけたりしないでください

刃が欠ける恐れがあります。

以上のことを守るためにも、正しい刃形、カット形状、サイズをお選びください。

安全について

作業時に着用して頂くもの

NRS超硬バーをご使用の際は、安全のためご使用の前に「使用上の注意」を読み、十分に注意してご使用ください。また、ご使用の際、必ず使用工具の取扱説明書もあわせてお読みください。

• ※ ロウ付け部分と芯振れに対しては、十分な検査をしております。
