NTツール

B型ツバ付き固定ブシュ

Name: B型 ツバ付き固定ブシュ
Brand: NTツール
SKU: 223006823556
Rating: 4.7 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 1,660円～8,480円

税込単価: 1,826円～9,328円

ブシュプレートに圧入固定し、ドリルをガイドするためのツバ付き固定ブシュです。【...

詳細情報を確認する

ツバ
あり
固定/差込
固定
材質
SK-5または同等以上
CADデータ有無 (2D/3D)
2D

ご注意

固定ブシュは正しく圧入してください。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が1,330型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品特長・仕様

内径（d）の許容差

d	1.6 ～ 3.0	3.1 ～ 6.0	6.1 ～ 10.0	10.1 ～ 18.0	18.1 ～ 30.0	30.1 ～ 50.0	50.1 ～ 55.0
SB （G6）	+0.008 +0.002	+0.012 +0.004	+0.014 +0.005	+0.017 +0.006	+0.020 +0.007	+0.025 +0.009	+0.029 +0.010
B	+0.025 +0.002	+0.030 +0.004	+0.036 +0.005	+0.043 +0.006	+0.052 +0.007	+0.062 +0.009	+0.074 +0.010

内径に対する外径の振れ

d	1.6 ～ 18.0	18.1 ～ 50.0	50.1 ～ 55.0
SB	0.005以内	0.008以内	0.010以内
B	0.012以内	0.020以内	0.025以内

1. ツバ付固定ブシュに差込みブシュは入りません。差込みブシュには案内用固定ブシュG型をご使用ください。
2. ツバ付固定ブシュの外径（D）はp6公差なので、ブシュプレートの穴をH7公差にして圧入してください。H7公差は外径m5のリーマで仕上げることができます。
3. 冷しばめでのご使用はブシュが変形する場合があります。

ブシュプレートの内径

ブシュプレートの内径	0.8 ～ 3.0	3.1 ～ 6.0	6.1 ～ 10.0	10.1 ～ 18.0	18.1 ～ 30.0	30.1 ～ 50.0	50.1 ～ 55.0
H7公差	+0.010 0	+0.012 0	+0.015 0	+0.018 0	+0.021 0	+0.025 0	+0.030 0

外形図

型番リスト

表示件数

...

型番

適応工具

内径

(mm)

外径

(mm)

ツバ部径

(mm)

全長

(mm)

首下長ℓ

(mm)

工具差し込み部R

(mm)

ℓ１

(mm)

最小発注数量

並級ドリル	1.6	5	9	10.5	8	1	2.5	1個
並級ドリル	1.6	5	9	12.5	10	1	2.5	1個
並級ドリル	1.6	5	9	14.5	12	1	2.5	1個
並級ドリル	1.7	5	9	10.5	8	1	2.5	1個
並級ドリル	1.7	5	9	12.5	10	1	2.5	1個
並級ドリル	1.7	5	9	14.5	12	1	2.5	1個
並級ドリル	1.8	5	9	10.5	8	1	2.5	1個
並級ドリル	1.8	5	9	12.5	10	1	2.5	1個
並級ドリル	1.8	5	9	14.5	12	1	2.5	1個
並級ドリル	1.9	5	9	10.5	8	1	2.5	1個
並級ドリル	1.9	5	9	12.5	10	1	2.5	1個
並級ドリル	1.9	5	9	14.5	12	1	2.5	1個
並級ドリル	2	5	9	10.5	8	1	2.5	1個
並級ドリル	2	5	9	12.5	10	1	2.5	1個
並級ドリル	2	5	9	14.5	12	1	2.5	1個
並級ドリル	2.1	7	11	12.5	10	1	2.5	1個
並級ドリル	2.1	7	11	14.5	12	1	2.5	1個
並級ドリル	2.2	7	11	10.5	8	1	2.5	1個
並級ドリル	2.2	7	11	12.5	10	1	2.5	1個
並級ドリル	2.2	7	11	14.5	12	1	2.5	1個
並級ドリル	2.3	7	11	10.5	8	1	2.5	1個
並級ドリル	2.3	7	11	12.5	10	1	2.5	1個
並級ドリル	2.3	7	11	14.5	12	1	2.5	1個
並級ドリル	2.4	7	11	10.5	8	1	2.5	1個
並級ドリル	2.4	7	11	12.5	10	1	2.5	1個
並級ドリル	2.4	7	11	14.5	12	1	2.5	1個
並級ドリル	2.5	7	11	10.5	8	1	2.5	1個
並級ドリル	2.5	7	11	12.5	10	1	2.5	1個
並級ドリル	2.5	7	11	14.5	12	1	2.5	1個
並級ドリル	2.6	7	11	10.5	8	1	2.5	1個
並級ドリル	2.6	7	11	12.5	10	1	2.5	1個
並級ドリル	2.6	7	11	14.5	12	1	2.5	1個
並級ドリル	2.7	7	11	10.5	8	1	2.5	1個
並級ドリル	2.7	7	11	12.5	10	1	2.5	1個
並級ドリル	2.7	7	11	14.5	12	1	2.5	1個
並級ドリル	2.8	7	11	10.5	8	1	2.5	1個
並級ドリル	2.8	7	11	14.5	12	1	2.5	1個
並級ドリル	2.9	7	11	10.5	8	1	2.5	1個
並級ドリル	2.9	7	11	12.5	10	1	2.5	1個
並級ドリル	2.9	7	11	14.5	12	1	2.5	1個
並級ドリル	3	7	11	10.5	8	1	2.5	1個
並級ドリル	3	7	11	12.5	10	1	2.5	1個
並級ドリル	3	7	11	14.5	12	1	2.5	1個
並級ドリル	3.1	8	12	13	10	1	3	1個
並級ドリル	3.1	8	12	15	12	1	3	1個
並級ドリル	3.1	8	12	19	16	1	3	1個
並級ドリル	3.2	8	12	13	10	1	3	1個
並級ドリル	3.2	8	12	15	12	1	3	1個
並級ドリル	3.3	8	12	13	10	1	3	1個
並級ドリル	3.3	8	12	15	12	1	3	1個
並級ドリル	3.3	8	12	19	16	1	3	1個
並級ドリル	3.4	8	12	13	10	1	3	1個
並級ドリル	3.4	8	12	19	16	1	3	1個
並級ドリル	3.5	8	12	13	10	1	3	1個
並級ドリル	3.5	8	12	15	12	1	3	1個
並級ドリル	3.5	8	12	19	16	1	3	1個
並級ドリル	3.6	8	12	13	10	1	3	1個
並級ドリル	3.6	8	12	15	12	1	3	1個
並級ドリル	3.6	8	12	19	16	1	3	1個
並級ドリル	3.7	8	12	13	10	1	3	1個

通常単価(税別) (税込単価)	通常出荷日

2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
2,750円 ( 3,025円 )	3日目
3,010円 ( 3,311円 )	3日目
2,490円 ( 2,739円 )	3日目
2,750円 ( 3,025円 )	3日目
3,010円 ( 3,311円 )	3日目
2,490円 ( 2,739円 )	3日目
2,750円 ( 3,025円 )	3日目
3,010円 ( 3,311円 )	3日目
2,490円 ( 2,739円 )	3日目
2,750円 ( 3,025円 )	3日目
3,010円 ( 3,311円 )	3日目
2,490円 ( 2,739円 )	3日目
2,750円 ( 3,025円 )	3日目
3,010円 ( 3,311円 )	3日目
2,380円 ( 2,618円 )	3日目
2,610円 ( 2,871円 )	3日目
2,160円 ( 2,376円 )	3日目
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	3日目
2,160円 ( 2,376円 )	3日目
2,380円 ( 2,618円 )	3日目
2,610円 ( 2,871円 )	3日目
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	3日目
2,610円 ( 2,871円 )	3日目
2,160円 ( 2,376円 )	3日目
2,380円 ( 2,618円 )	3日目
2,610円 ( 2,871円 )	3日目
2,160円 ( 2,376円 )	3日目
2,380円 ( 2,618円 )	3日目
2,610円 ( 2,871円 )	3日目
2,160円 ( 2,376円 )	3日目
2,380円 ( 2,618円 )	3日目
2,610円 ( 2,871円 )	3日目
2,160円 ( 2,376円 )	3日目
2,610円 ( 2,871円 )	3日目
2,160円 ( 2,376円 )	3日目
2,380円 ( 2,618円 )	3日目
2,610円 ( 2,871円 )	3日目
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	3日目
2,610円 ( 2,871円 )	3日目
1,820円 ( 2,002円 )	3日目
2,010円 ( 2,211円 )	3日目
2,210円 ( 2,431円 )	5日目
1,820円 ( 2,002円 )	3日目
2,010円 ( 2,211円 )	3日目
1,820円 ( 2,002円 )	3日目
2,010円 ( 2,211円 )	3日目
2,210円 ( 2,431円 )	3日目
1,820円 ( 2,002円 )	5日目
2,210円 ( 2,431円 )	3日目
1,820円 ( 2,002円 )	3日目
2,010円 ( 2,211円 )	3日目
2,210円 ( 2,431円 )	5日目
1,820円 ( 2,002円 )	3日目
2,010円 ( 2,211円 )	3日目
2,210円 ( 2,431円 )	3日目
1,820円 ( 2,002円 )	3日目

...

基本情報

基本情報

ブシュプレートに圧入固定し、ドリルをガイドするためのツバ付き固定ブシュです。
【特長】
・内径は、精級と並級の2種類。
・外径と端面を直角にするための研磨用ニガシ。
・外径は内径を基準とした高精度仕上げ。
・ブシュ内側にはドリルをなめらかに挿入させるガイド。
・ブシュ外側にはブシュを圧入しやすくするための面取り加工。
・耐摩耗性に優れる硬度（HRC 60～64°）。
【仕様】
・材質：SK-5またはSK-5同等以上

ご注意

固定ブシュは正しく圧入してください。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

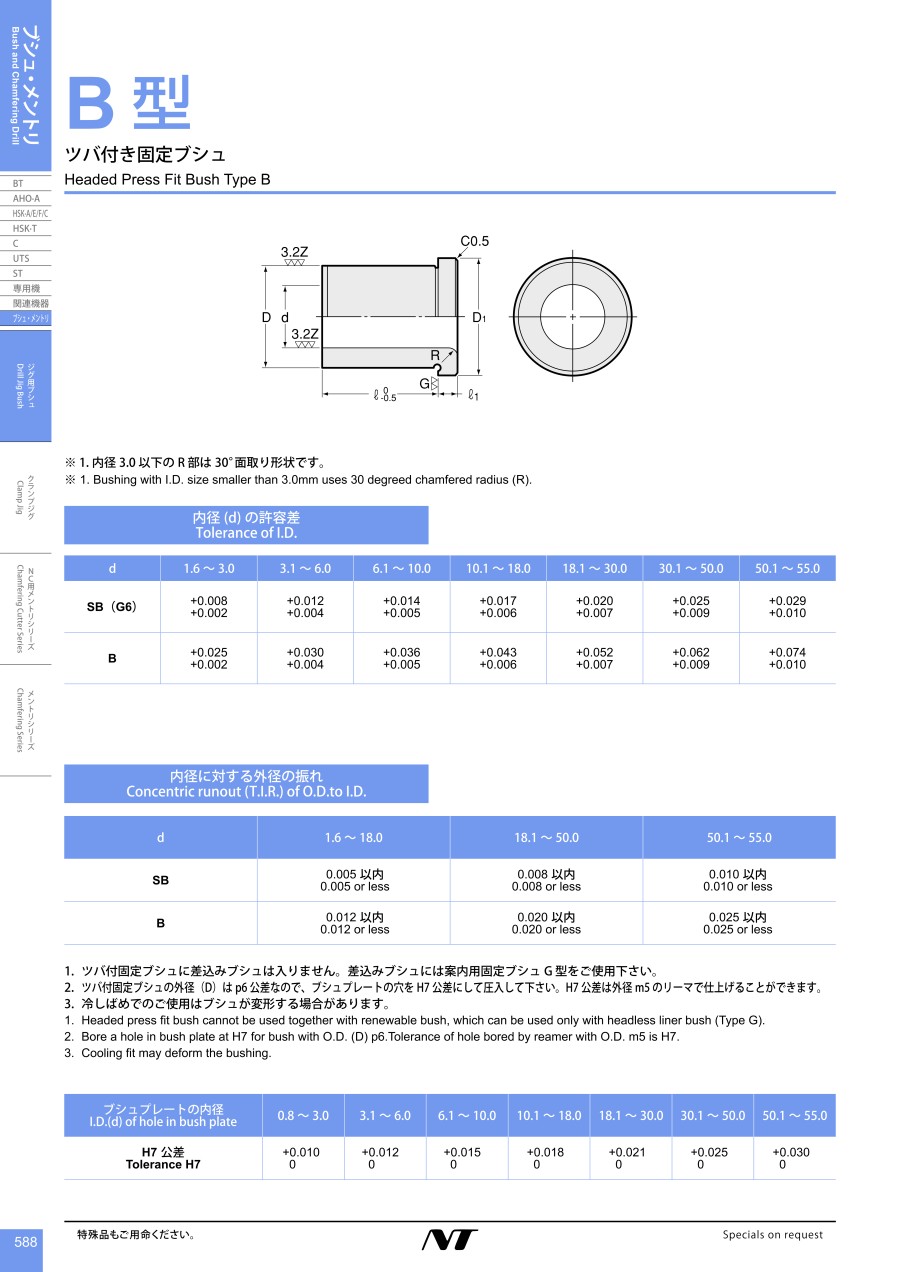

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
