CT・A タイトロック ミーリングチャック BT BT30
- 通常単価(税別)
- 33,625円
- 税込単価
- 36,988円
締め付け完了時にカチッと音の鳴る細身設計ミーリングチャックです。【特長】・タイトアップリング内蔵により...
詳細を確認- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
BT30-CT20A-90の仕様・寸法情報
商品情報
細身設計のミーリングチャック
締め付け完了時にカチッと音が鳴るタイプ。

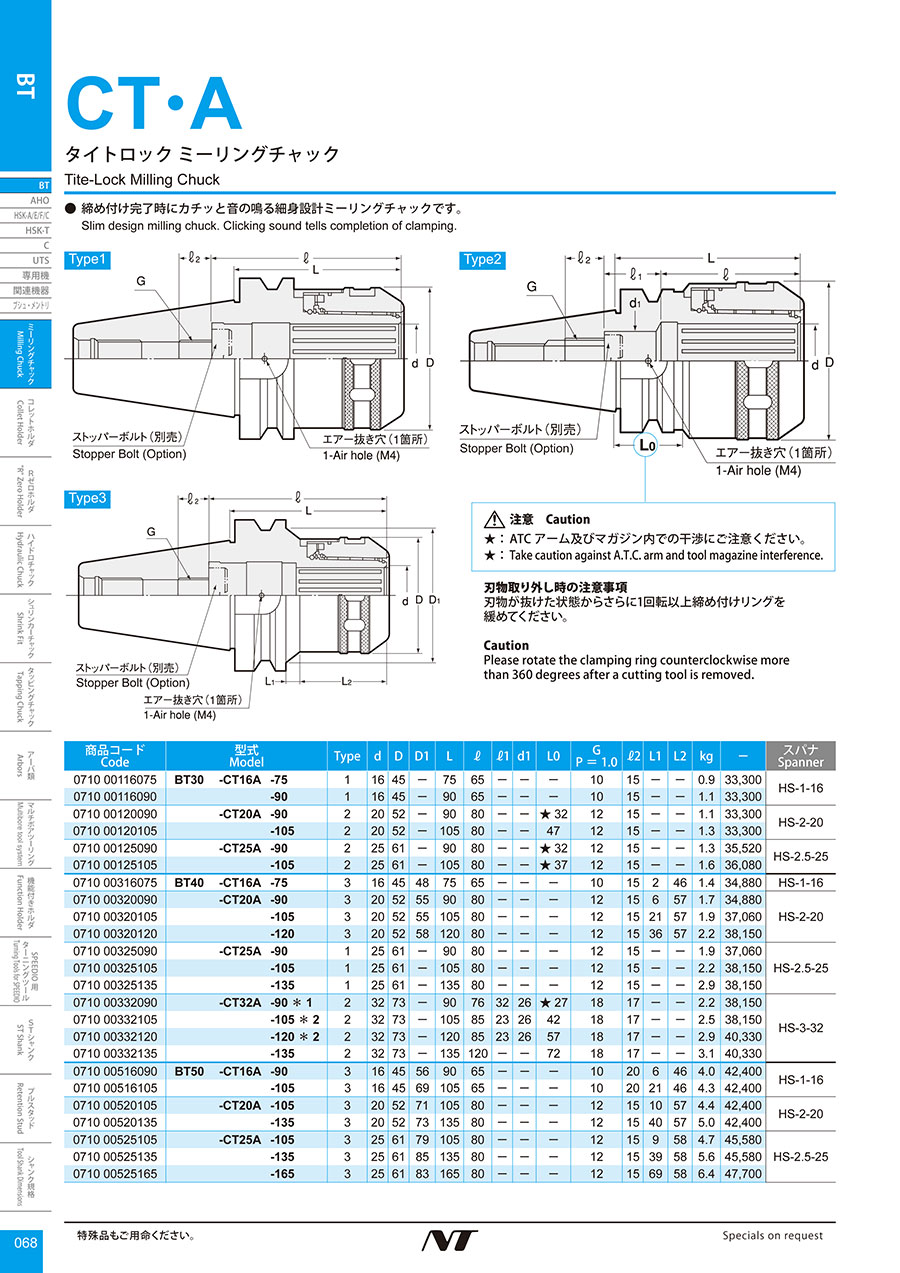

CT・AタイトロックミーリングチャックBTの外形図と寸法
CT・AタイトロックミーリングチャックBTの寸法図
Type1
Type2
Type3
| 型式 | Type | d | D | D1 | L | l | l1 | d1 | L0 | G P=1.0 | l2 | L1 | L2 | kg | スパナ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BT30-CT16A-75 | 1 | 16 | 45 | - | 75 | 65 | - | - | - | 10 | 15 | - | - | 0.9 | HS-1-16 |
| BT30-CT16A-90 | 1 | 16 | 45 | - | 90 | 65 | - | - | - | 10 | 15 | - | - | 1.1 | |
| BT30-CT20A-90 | 2 | 20 | 52 | - | 90 | 80 | - | - | ★32 | 12 | 15 | - | - | 1.1 | HS-2-20 |
| BT30-CT20A-105 | 2 | 20 | 52 | - | 105 | 80 | - | - | 47 | 12 | 15 | - | - | 1.3 | |
| BT30-CT25A-90 | 2 | 25 | 61 | - | 90 | 80 | - | - | ★32 | 12 | 15 | - | - | 1.3 | HS-2.5-25 |
| BT30-CT25A-105 | 2 | 25 | 61 | - | 105 | 80 | - | - | ★37 | 12 | 15 | - | - | 1.6 | |
| BT40-CT16A-75 | 3 | 16 | 45 | 48 | 75 | 65 | - | - | - | 10 | 15 | 2 | 46 | 1.4 | HS-1-16 |
| BT40-CT20A-90 | 3 | 20 | 52 | 55 | 90 | 80 | - | - | - | 12 | 15 | 6 | 57 | 1.7 | HS-2-20 |
| BT40-CT20A-105 | 3 | 20 | 52 | 55 | 105 | 80 | - | - | - | 12 | 15 | 21 | 57 | 1.9 | |
| BT40-CT20A-120 | 3 | 20 | 52 | 58 | 120 | 80 | - | - | - | 12 | 15 | 36 | 57 | 2.2 | |
| BT40-CT25A-90 | 1 | 25 | 61 | - | 90 | 80 | - | - | - | 12 | 15 | - | - | 1.9 | HS-2.5-25 |
| BT40-CT25A-105 | 1 | 25 | 61 | - | 105 | 80 | - | - | - | 12 | 15 | - | - | 2.2 | |
| BT40-CT25A-135 | 1 | 25 | 61 | - | 135 | 80 | - | - | - | 12 | 15 | - | - | 2.9 | |
| BT40-CT32A-90 | 2 | 32 | 73 | - | 90 | 76 | 32 | 26 | ★27 | 18 | 17 | - | - | 2.2 | HS-3-32 |
| BT40-CT32A-105 | 2 | 32 | 73 | - | 105 | 85 | 23 | 26 | 42 | 18 | 17 | - | - | 2.5 | |
| BT40-CT32A-120 | 2 | 32 | 73 | - | 120 | 85 | 23 | 26 | 57 | 18 | 17 | - | - | 2.9 | |
| BT40-CT32A-135 | 2 | 32 | 73 | - | 135 | 120 | - | - | 72 | 18 | 17 | - | - | 3.1 | |
| BT50-CT16A-90 | 3 | 16 | 45 | 56 | 90 | 65 | - | - | - | 10 | 20 | 6 | 46 | 4.0 | HS-1-16 |
| BT50-CT16A-105 | 3 | 16 | 45 | 69 | 105 | 65 | - | - | - | 10 | 20 | 21 | 46 | 4.3 | |
| BT50-CT20A-105 | 3 | 20 | 52 | 71 | 105 | 80 | - | - | - | 12 | 15 | 10 | 57 | 4.4 | HS-2-20 |
| BT50-CT20A-135 | 3 | 20 | 52 | 73 | 135 | 80 | - | - | - | 12 | 15 | 40 | 57 | 5.0 | |
| BT50-CT25A-105 | 3 | 25 | 61 | 79 | 105 | 80 | - | - | - | 12 | 15 | 9 | 58 | 4.7 | HS-2.5-25 |
| BT50-CT25A-135 | 3 | 25 | 61 | 85 | 135 | 80 | - | - | - | 12 | 15 | 39 | 58 | 5.6 | |
| BT50-CT25A-165 | 3 | 25 | 61 | 83 | 165 | 80 | - | - | - | 12 | 15 | 69 | 58 | 6.4 |
LO＝★：ATCアーム及びマガジン内での干渉にご注意ください。
| 型式 | Type | d | D | D1 | L | l | l1 | d1 | L0 | G P=1.0 | l2 | L1 | L2 | kg | スパナ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BT50-CT32A-105 | 3 | 32 | 73 | 75 | 105 | 120 | - | - | - | 18 | 20 | 2 | 65 | 4.8 | HS-3-32 |
| BT50-CT32A-120 | 3 | 32 | 73 | 85 | 120 | 120 | - | - | - | 18 | 20 | 17 | 65 | 5.4 | |
| BT50-CT32A-135 | 3 | 32 | 73 | 84 | 135 | 120 | - | - | - | 18 | 20 | 32 | 65 | 5.9 | |
| BT50-CT32A-150 | 3 | 32 | 73 | 89 | 150 | 120 | - | - | - | 18 | 20 | 47 | 65 | 6.5 | |
| BT50-CT32A-165 | 3 | 32 | 73 | 88 | 165 | 120 | - | - | - | 18 | 20 | 62 | 65 | 7.0 | |
| BT50-CT42A-105 | 1 | 42 | 88 | - | 105 | 120 | - | - | - | 18 | 20 | - | - | 5.2 | HS-4-42 |
| BT50-CT42A-120 | 1 | 42 | 88 | - | 120 | 120 | - | - | - | 18 | 20 | - | - | 5.8 | |
| BT50-CT42A-135 | 1 | 42 | 88 | - | 135 | 120 | - | - | - | 18 | 20 | - | - | 6.5 | |
| BT50-CT42A-150 | 1 | 42 | 88 | - | 150 | 120 | - | - | - | 18 | 20 | - | - | 7.1 | |
| BT50-CT42A-165 | 1 | 42 | 88 | - | 165 | 120 | - | - | - | 18 | 20 | - | - | 7.8 |
この商品の使用上の注意
- 1.刃物が抜けた状態からさらに1回転以上締め付けリングを緩めてください。
- 2.センタースルークーラント供給時は、M4×5（S）ボルト1本でエアー抜き穴をふさいで下さい。
- 3.専用スパナは付いていません。
- 4.h7公差の刃具シャンクをご使用下さい。
詳細情報
基本情報
締め付け完了時にカチッと音の鳴る細身設計ミーリングチャックです。
【特長】
・タイトアップリング内蔵により締めすぎ防止ができる。
・細身の設計でチャックの種類がストレートコレット。
・主軸種類がBT30番、BT40番、BT50番の3タイプの34種類のバリエーションより選択ができる。
【用途】
・荒引加工をする際に最適。
・マシニングセンタのドリルとして利用可能。
