MOLDINO(モルディノ・旧三菱日立ツール)

強ねじれ刃形インサート ZDFG

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 3,592円～31,730円

税込単価: 3,951円～34,903円

アルファボールプレシジョンF ABPFのインサートです。強ねじれ刃形で加工能率...

形状（型番頭文字）
その他
逃げ角
その他
利用可能コーナー数
その他
精度
F級

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

Fig.1

Fig.2

型番リスト

表示件数

型番

被削材

材質

ノーズR

(mm)

寸法　A

(mm)

寸法　T

(mm)

被削材詳細

寸法 ℓ

(mm)

寸法φDC

(mm)

形状

材質分類

最小発注数量

鋼 / 鋳鉄 / 高硬度材	PN08M	3	5	2	鋼、FC・FCD、高硬度材	3	6	Fig.1	PNコート	2個
非鉄金属	HD7010	3	5	2	グラファイト/アルミニウム合金	3	6	Fig.1	HDコート	1個
鋼 / 鋳鉄 / 高硬度材	ATH80D	3	5	2	鋼、FC・FCD、高硬度材	3	6	Fig.1	ATHコート	2個
鋼 / 鋳鉄 / 高硬度材	PN15M	3	5	2	鋼、FC・FCD、高硬度材	3	6	Fig.1	PNコート	2個
鋼 / 鋳鉄 / 高硬度材	PN08M	4	9.7	2.1	鋼、FC・FCD、高硬度材	4.4	8	Fig.2	PNコート	2個
非鉄金属	HD7010	4	9.7	2.1	グラファイト/アルミニウム合金	4.4	8	Fig.2	HDコート	1個
鋼 / 鋳鉄 / 高硬度材	ATH80D	4	9.7	2.1	鋼、FC・FCD、高硬度材	4.4	8	Fig.2	ATHコート	2個
鋼 / 鋳鉄 / 高硬度材	PN15M	4	9.7	2.1	鋼、FC・FCD、高硬度材	4.4	8	Fig.2	PNコート	1個
鋼 / 鋳鉄 / 高硬度材	PN08M	5	12.1	2.7	鋼、FC・FCD、高硬度材	5.6	10	Fig.2	PNコート	2個
非鉄金属	HD7010	5	12	2.7	グラファイト/アルミニウム合金	5.6	10	Fig.2	HDコート	2個
鋼 / 鋳鉄 / 高硬度材	ATH80D	5	12.1	2.7	鋼、FC・FCD、高硬度材	5.6	10	Fig.2	ATHコート	2個
鋼 / 鋳鉄 / 高硬度材	PN15M	5	12.1	2.7	鋼、FC・FCD、高硬度材	5.6	10	Fig.2	PNコート	2個
鋼 / 鋳鉄 / 高硬度材	PN08M	6	14.6	3.2	鋼、FC・FCD、高硬度材	6.6	12	Fig.2	PNコート	2個
非鉄金属	HD7010	6	15	3.2	グラファイト/アルミニウム合金	6.6	12	Fig.2	HDコート	1個
鋼 / 鋳鉄 / 高硬度材	ATH80D	6	14.6	3.2	鋼、FC・FCD、高硬度材	6.6	12	Fig.2	ATHコート	2個
鋼 / 鋳鉄 / 高硬度材	PN15M	6	14.6	3.2	鋼、FC・FCD、高硬度材	6.6	12	Fig.2	PNコート	2個
鋼 / 鋳鉄 / 高硬度材	PN08M	8	16.6	4.2	鋼、FC・FCD、高硬度材	9	16	Fig.2	PNコート	2個
鋳鉄	ATH10E	8	16.6	4.2	鋼、FC・FCD	9	16	Fig.2	ATHコート	2個
非鉄金属	HD7010	8	17	4.2	グラファイト/アルミニウム合金	9	16	Fig.2	HDコート	2個
鋼 / 鋳鉄 / 高硬度材	ATH80D	8	16.6	4.2	鋼、FC・FCD、高硬度材	9	16	Fig.2	ATHコート	2個
鋼 / 鋳鉄 / 高硬度材	PN15M	8	16.6	4.2	鋼、FC・FCD、高硬度材	9	16	Fig.2	PNコート	2個
鋼 / 鋳鉄 / 高硬度材	PN08M	10	20.3	5.2	鋼、FC・FCD、高硬度材	11.5	20	Fig.2	PNコート	2個
鋳鉄	ATH10E	10	20.3	5.2	鋼、FC・FCD	11.5	20	Fig.2	ATHコート	2個
非鉄金属	HD7010	10	20.3	5.2	グラファイト/アルミニウム合金	11.5	20	Fig.2	HDコート	2個
鋼 / 鋳鉄 / 高硬度材	ATH80D	10	20.3	5.2	鋼、FC・FCD、高硬度材	11.5	20	Fig.2	ATHコート	2個
鋼 / 鋳鉄 / 高硬度材	PN15M	10	20.3	5.2	鋼、FC・FCD、高硬度材	11.5	20	Fig.2	PNコート	2個
鋼 / 鋳鉄 / 高硬度材	PN08M	12.5	24.1	6.2	鋼、FC・FCD、高硬度材	14.5	25	Fig.2	PNコート	2個
鋳鉄	ATH10E	12.5	24.1	6.2	鋼、FC・FCD	14.5	25	Fig.2	ATHコート	2個
鋼 / 鋳鉄 / 高硬度材	ATH80D	12.5	24.1	6.2	鋼、FC・FCD、高硬度材	14.5	25	Fig.2	ATHコート	2個
鋼 / 鋳鉄 / 高硬度材	PN15M	12.5	24.1	6.2	鋼、FC・FCD、高硬度材	14.5	25	Fig.2	PNコート	1個
鋼 / 鋳鉄 / 高硬度材	PN08M	15	29.2	7.2	鋼、FC・FCD、高硬度材	18.5	30	Fig.2	PNコート	2個
鋳鉄	ATH10E	15	29.2	7.2	鋼、FC・FCD	18.5	30	Fig.2	ATHコート	2個
鋼 / 鋳鉄 / 高硬度材	ATH80D	15	29.2	7.2	鋼、FC・FCD、高硬度材	18.5	30	Fig.2	ATHコート	1個
鋼 / 鋳鉄 / 高硬度材	PN15M	15	29.2	7.2	鋼、FC・FCD、高硬度材	18.5	30	Fig.2	PNコート	2個

通常単価(税別) (税込単価)	通常出荷日

3,592円 ( 3,951円 )	3日目
17,022円 ( 18,724円 )	3日目
3,592円 ( 3,951円 )	3日目
3,592円 ( 3,951円 )	3日目
4,093円 ( 4,502円 )	1日目
19,140円 ( 21,054円 )	3日目
4,093円 ( 4,502円 )	1日目
4,418円 ( 4,860円 )	3日目
5,124円 ( 5,636円 )	3日目
25,546円 ( 28,101円 )	3日目
5,124円 ( 5,636円 )	6日目
5,124円 ( 5,636円 )	3日目
5,430円 ( 5,973円 )	在庫品1日目当日出荷可能
30,265円 ( 33,292円 )	3日目
5,430円 ( 5,973円 )	3日目
5,430円 ( 5,973円 )	3日目
5,576円 ( 6,134円 )	6日目
5,576円 ( 6,134円 )	1日目
29,969円 ( 32,966円 )	3日目
5,576円 ( 6,134円 )	1日目
5,576円 ( 6,134円 )	3日目
5,877円 ( 6,465円 )	1日目
5,877円 ( 6,465円 )	3日目
31,730円 ( 34,903円 )	3日目
5,877円 ( 6,465円 )	在庫品1日目当日出荷可能
5,877円 ( 6,465円 )	3日目
6,236円 ( 6,860円 )	1日目
6,235円 ( 6,859円 )	在庫品1日目当日出荷可能
6,236円 ( 6,860円 )	3日目
6,842円 ( 7,526円 )	3日目
8,035円 ( 8,839円 )	1日目
8,035円 ( 8,839円 )	3日目
8,041円 ( 8,845円 )	在庫品1日目当日出荷可能
8,035円 ( 8,839円 )	1日目

詳細情報

基本情報

基本情報

アルファボールプレシジョンF ABPFのインサートです。強ねじれ刃形で加工能率と加工精度の向上が見込めます。

カタログ

商品TOP

カタログ (見開き版)

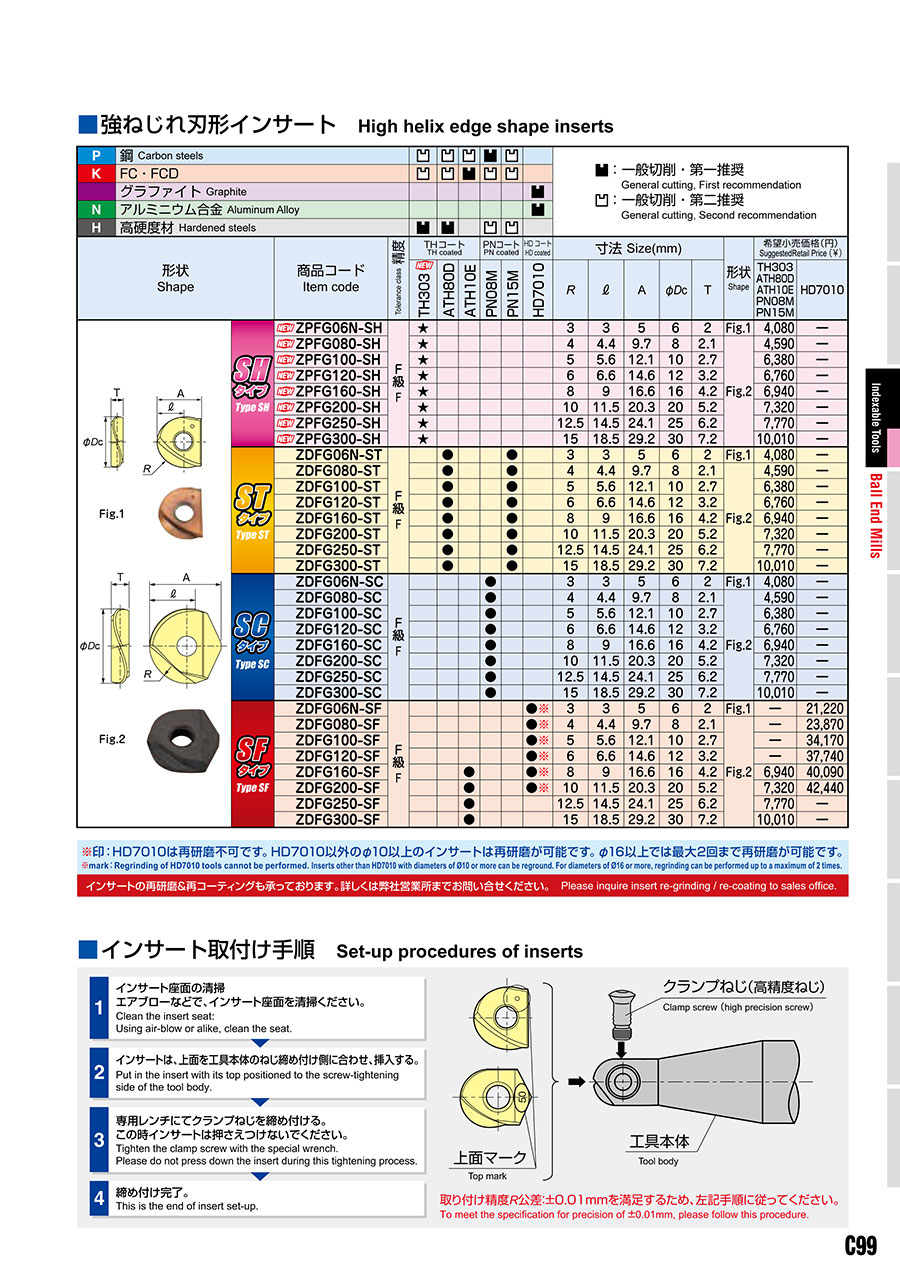

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
