ツール用品技術窓口
22％Cr-12％Niステンレス鋼用被覆アーク溶接棒 HS-309L
- 数量スライド割引
- 通常単価(税別)
- 11,747円～13,736円
- 税込単価
- 12,922円～15,110円
22%Cr-12%Niステンレス鋼用被覆アーク溶接棒。【特長】・適量のフェライ...
詳細情報を確認する- 商品タイプ
- 溶接棒
- 標色
- 黄緑
- 引張強さ (N/mm2)
- 560
- 伸び (%)
- 44
- 衝撃値(2Vノッチ、RT) (J)
- 100
- 被覆
- ライムチタニヤ系
- 規格JIS
- ES309L-16
未確定：候補が3型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,747円 ( 12,922円 ) | 2日目 |
13,736円 ( 15,110円 ) | 2日目 |
13,481円 ( 14,829円 ) | 2日目 |
詳細情報
基本情報
22%Cr-12%Niステンレス鋼用被覆アーク溶接棒。
【特長】
・適量のフェライトを含む25%Cr-12%Niのオーステナイト組織。
・割れ感受性が低く、機械的性質に優れた溶着金属が得られる。
・アークが安定、スパッタの発生が少なく、スラグの剥離性など溶接作業性が良好。
・クロム、ニッケルの含有量が多い為、耐熱性、耐食性に優れる。
・炭素鋼など異種金属母材の希釈を受けても安定した組織を示します。
・HS-309Lは炭素含有量が少ない為、特に耐熱性と耐食性が良好。
【用途】
・SUS309Sおよびステンレス鋳鋼、耐熱鋳鋼の溶接。
商品情報
22%Cr-12%Niステンレス鋼用被覆アーク溶接棒 HS-309Lの仕様
作業要領
- ※ 溶接箇所の油類や汚れは完全に除去してください。
- ※ 溶接ひずみと母材からの希釈を少なくする為にできるだけ低電流を使用し、アーク長を短く保ち、過度のウィービングは避けてください。
- ※ 溶接棒は使用前に150～200℃で30～60分間、再乾燥してください。
溶接棒の化学成分（%）
| 銘柄 | C | Si | Mn | P | S | Ni | Cr |
|---|---|---|---|---|---|---|---|
| HS-309L | 0.03 | 0.38 | 1.85 | 0.018 | 0.006 | 13.20 | 24.05 |
溶着金属の機械的性質一例
| 銘柄 | 引張強さ N/mm2（Kgf/mm2） | 伸び % | 衝撃値 2V 0℃ J（Kgf-m） |
|---|---|---|---|
| HS-309L | 560（57.1） | 44.0 | 100（10.2） |
適正溶接電流（ＡＣまたはＤＣ棒＋）
| 棒径 mm | 2.6 | 3.2 | 4.0 |
|---|---|---|---|
| 棒長 mm | 300 | 350 | 350 |
| 電流範囲 A | 50～80 | 80～120 | 110～150 |
| 最少数量 Kg | 4.0 | 5.0 | 5.0 |

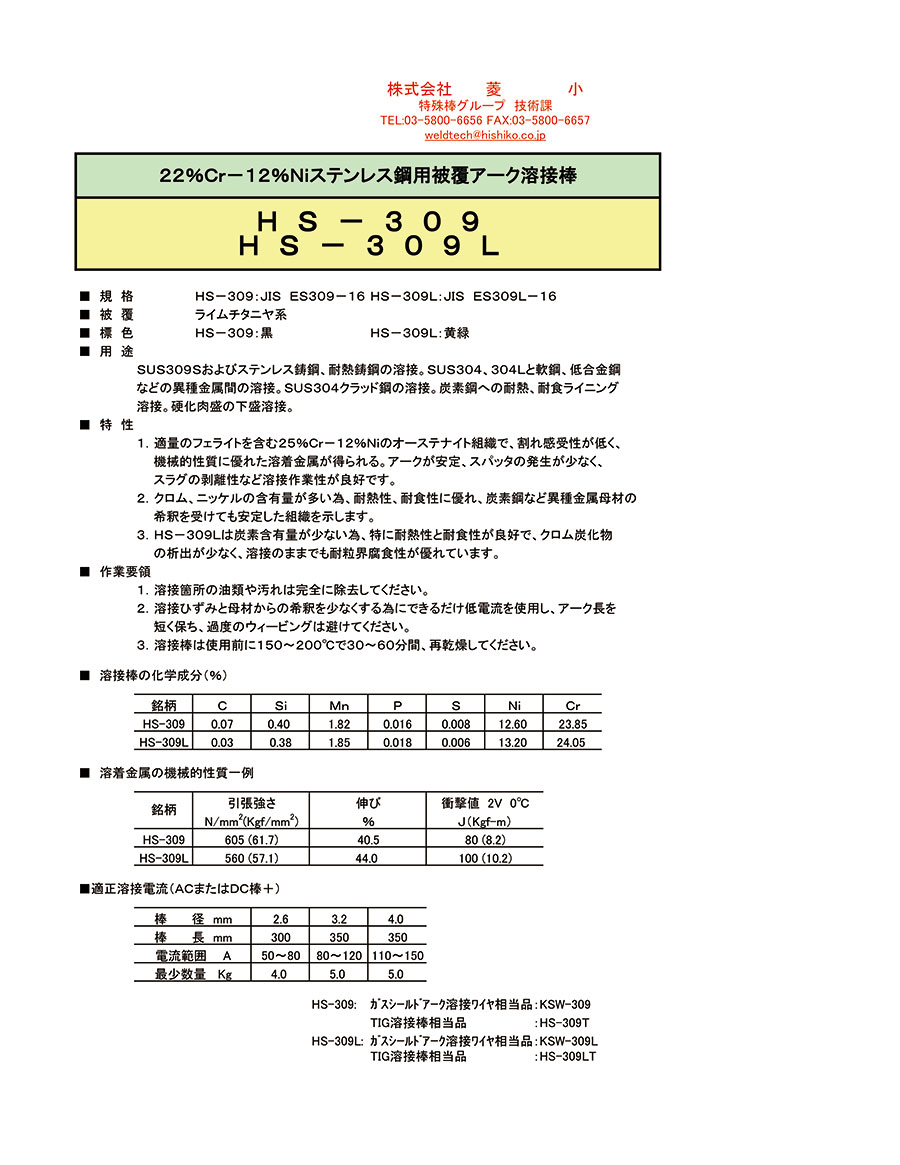

カタログ
商品担当おすすめ
22％Cr-12％Niステンレス鋼用被覆アーク溶接棒 HS-309Lのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
溶接棒カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
