ツール用品技術窓口
確定しました
内容量(kg)
~mm- 12.5
タイプ
~mm出荷日
- すべて
- 2日以内
鋳鉄用MIG溶接ソリッドワイヤ GN-100S
GN-100S-1.2-12.5の仕様・寸法情報
商品タイプ
溶接ワイヤ
ワイヤ径(mm)
1.2
電流範囲 下向(A)
70～110
0.2%耐力(N/mm2)
250
引張強さ(N/mm2)
455
伸び(%)
40
溶接電圧(V)
20～30
ガス流量(L/min)
純ArまたはAr+2%O2 15～25
規格JIS
YNi-1
規格AWS
ERNi-1
内容量(kg)
12.5
-
-
詳細情報
基本情報
鋳鉄用MIG溶接ソリッドワイヤ。
【特長】
・GN-100Sは適量のAl、Tiを含む純ニッケルのMIG溶接ソリッドワイヤ。
・各種鋳鉄品への溶接については溶接ボンド部の硬化が少ない為に機械加工が容易。
・溶接作業性が良好で、ブローホールや割れなどの溶接欠陥は出難く、X線性能や機械的性質も良好。
・溶着金属は膨張、収縮が少なく、耐割れ性に優れる。
・苛性ソーダなどのアルカリに対する耐食性にも優れる。
【用途】
・各種鋳鉄品の巣埋めや割れの補修、接合。
・純ニッケルおよび異種金属間の溶接。耐食用ライニング。
商品情報
鋳鉄用MIG溶接ソリッドワイヤ GN-100Sの仕様
作業要領
- ※ 溶接機はパルス付きMAG溶接機を使用してください。
- ※ 一般に予熱は必要としませんが、鋳鉄の溶接で割れの危険がある場合は100～200℃の予熱を行うと良好な溶接部が得られます。
- ※ 母材と溶接金属の融合部の割れを防止する為に、低電流を使用して、1層目の溶け込みを少なくしてください。
- ※ 高温割れを防ぐ為に、パス間温度を低く保ってください。
ワイヤの化学成分一例（%）
| C | Si | Mn | Ni | Fe | Al | Ti |
|---|---|---|---|---|---|---|
| ≦0.15 | ≦0.75 | ≦1.00 | ≧93.0 | ≦1.00 | ≦1.5 | 2.0～3.5 |
溶着金属の機械的性質一例
| 0.2%耐力 N/mm2（Kgf/mm2） | 引張強さ N/mm2（Kgf/mm2） | 伸び % |
|---|---|---|
| 250（25.5） | 455（46.4） | 40 |
溶着金属の溶接のままの硬さ一例
| HV | HRB | HS |
|---|---|---|
| 150～200 | 78～91 | 22～29 |
適正溶接条件（DCワイヤ＋、パルス入り）
| ワイヤ径 | 溶接電流 A | 溶接電圧 V | ガス流量 l/min. |
|---|---|---|---|
| 1.2mm | 70～110 | 20～30 | 純ArまたはAr+2%O2 15～25 |
- ※ 最少数量：12.5kg

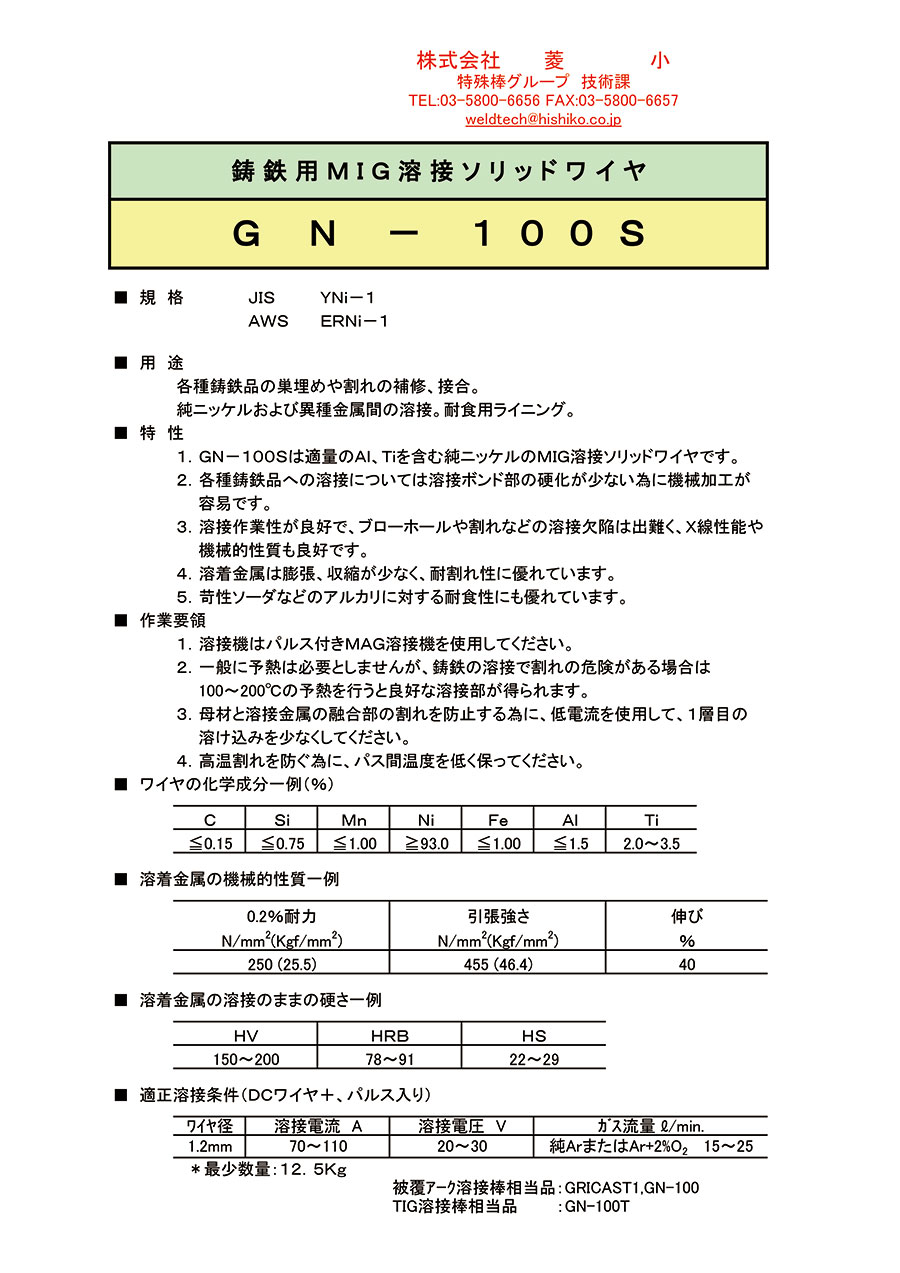

カタログ
類似品類似品をすべて見る
商品担当おすすめ
鋳鉄用MIG溶接ソリッドワイヤ GN-100Sの型番GN-100S-1.2-12.5のページです。
型番GN-100S-1.2-12.5に関する仕様情報を記載しております。
鋳鉄用MIG溶接ソリッドワイヤ GN-100Sのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
溶接棒カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
型番が確定しました
