東日製作所

ラチェットヘッド付単能型トルクレンチ

カタログ |

通常単価(税別): 特別価格

税込単価: 特別価格

一部SALE 2026.03.31まで

通常出荷日：7日目～20日目

同じトルクでの繰り返締め付け作業に最適なラチェット付き単能型トルクレンチ。【特長】・トルクレンチに目盛...

出荷時のトルク値は、ご注文確定後に係からご連絡しますのでトルク調整範囲内でご指定ください。

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

QSP1.5N4-[0.3-1.5/0.01]

QSP3N4-[0.6-3/0.01]

QSP6N4-[1-6/0.01]

QSP12N4-[2-12/0.01]

QSP25N3-1-4-[5-25/0.1]

QSP50N3-[10-50/0.1]

QSP100N4-3-8-[20-100/0.1]

QSP140N3-[30-140/0.1]

QSP200N4-[40-200/0.1]

QSP280N3-1-2-[5-25/0.1]

QSP280N3-[40-280/1]

ヘッドタイプ

トルク調整範囲

(N・ｍ)

全長

(mm)

差込角

JANコード

トラスココード

トルク調整範囲(N・m)

全長(mm)

差込角(mm)

質量(g)

ヘッド部幅

(mm)

重量

(ｇ)

ねじ径

ねじ径(ハイテン)

最大トルク時の手力

(N)

最小発注数量

ラチェット式	0.3 ～ 1.5	150	6.35mm（1/4inch）	4562135128531	817-3787	0.3～1.5	150	6.35	160.0	11.5(17.5)	160	M3(M3.5)	M2.5	15	1個
ラチェット式	0.6 ～ 3	150	6.35mm（1/4inch）	4562135128548	817-3789	0.6～3	150	6.35	160.0	11.5(17.5)	160	M4(M4.5)	M3(M3.5)	30	1個
ラチェット式	1 ～ 6	185	6.35mm（1/4inch）	4562135128555	817-3790	1～6	185	6.35	190.0	11.5(17.5)	190	M5、M6	M4(M4.5)	45	1個
ラチェット式	2 ～ 12	185	6.35mm（1/4inch）	4562135128562	817-3788	2～12	185	6.35	190.0	11.5(17.5)	190	(M7)	M5、M6	89	1個
ラチェット式	5 ～ 25	215	6.35mm（1/4inch）	4571141274859	817-3854	-	-	-	-	13(18.5)	250	M8	(M7)	155	1個
ラチェット式	10 ～ 50	240	9.5mm（3/8inch）	4560138452820	817-3603	10～50	245	9.5	400.0	16(25.6)	400	M10	M8	281	1個
ラチェット式	20 ～ 100	315	9.5mm（3/8inch）	-	817-3853	-	-	-	-	17(29)	650	M12(M14)	M10	398	1個
ラチェット式	30 ～ 140	380	12.7mm（1/2inch）	4560138452844	817-3599	30～140	380	12.7	700.0	20(33.5)	700	M16	M12	444	1個
ラチェット式	40 ～ 200	465	12.7mm（1/2inch）	4562135127671	817-3786	40～200	460	12.7	1200.0	18.8(38.4)	1200	(M18)	(M14)	500	1個
ラチェット式	5 ～ 25	665	12.7mm（1/2inch）	-	817-3855	-	-	-	-	22.5(39.5)	1800	M20	M16	467	1個
ラチェット式	40 ～ 280	665	19.0mm（3/4inch）	4560138452806	817-3601	40～280	665	19.0	1800.0	22.5(44.5)	1800	M20	M16	467	1個

通常単価(税別) (税込単価)	通常出荷日

特別価格	10日目
特別価格	7日目
- ( - )	7日目
特別価格	7日目
- ( - )	20日目
- ( - )	7日目
特別価格	7日目
- ( - )	7日目
特別価格	9日目
- ( - )	8日目
特別価格	7日目

基本情報

同じトルクでの繰り返締め付け作業に最適なラチェット付き単能型トルクレンチ。
【特長】
・トルクレンチに目盛はなく、トルク値はトルクレンチテスタで合わせることが可能。
・設定されたトルクに達するとトグルが作動し、シグナル音で締め付け完了を感知できる。
・頭部ラチェットは24枚刻み、15°の振り幅で狭い場所での締め付けに威力を発揮。
・製造国：日本。
【用途】
・組み立て、量産用。

ご注意

出荷時のトルク値は、ご注文確定後に係からご連絡しますのでトルク調整範囲内でご指定ください。

商品情報

製品特長・仕様

製品の基本仕様・特長

※画像は代表画像になります。

【特長】

単能形のラチェット式トルクレンチです。
専用工具がなければトルク値は外部から調整できないため使用中にトルクを変えられる心配がありません。

【用途】

締付け作業用。

規格表

【QSP1.5N4～QSP50N3】

型番	トルク調整範囲［N・m］	適用ねじ（参考）		最大トルク時の手力P［N］	寸法［mm］										質量約［kg］	グリップ
	最小～最大	普通鋼	ハイテン		有効長	全長	角ドライブ		頭部		本体
	最小～最大	普通鋼	ハイテン		L	L'	a	b	R	h	m	n	d	D
QSP1.5N4	0.3～1.5	M3（M3.5）	M2.5	15	101	150	6.35	7.5	11.5	17.5	19	9.2	15	24	0.16	樹脂
QSP3N4	0.6～3	M4（M4.5）	M3（M3.5）	30	101	150									0.16
QSP6N4	1～6	M5, M6	M4（M4.5）	45	135	185									0.19
QSP12N4	2～12	（M7）	M5, M6	89	135	185									0.19
QSP25N3-1/4	5～25	M8	（M7）	155	161	215			13	18.5				29	0.25
QSP50N3	10～50	M10	M8	281	178	240	9.53	11	16	25.6	25.5	11.2	20	34	0.4

精度±3%／負荷方向：右

【QSP100N4-3/8～QSP420N】

型番	トルク調整範囲［N・m］	適用ねじ（参考）		最大トルク時の手力P［N］	寸法［mm］										質量約［kg］	グリップ
	最小～最大	普通鋼	ハイテン		有効長	全長	角ドライブ		頭部		本体
	最小～最大	普通鋼	ハイテン		L	L'	a	b	R	h	m	n	d	D
QSP100N4-3/8	20～100	M12（M14）	M10	398	251	315	9.53	11	17	29	28	12.2	21.7	34	0.65	樹脂
QSP140N3	30～140	M16	M12	444	315	380	12.7	14	18.8	33.5	28	12.2	21.7	34	0.7	樹脂
QSP200N4	40～200	（M18）	（M14）	500	400	465		15.4	20	38.4	35	15	27.2	27.2	1.2	メタル
QSP280N3-1/2	40～280	M20	M16	467	600	665		15.4	22.5	39.9					1.8
QSP280N3	40～280	M20	M16		600	665	19.05	20.5	22.5	44.5					1.8
QSP420N	60～420	（M22）M24	（M18）		900	970	19.05	20.5	25.5	46.5	38.6	16.1	30	40	3.1

注 -MH モデル、QSP200N4～420N はメタルグリップ、その他は樹脂グリップです。

精度±3%／負荷方向：右

外形図

QSP1.5N4～12N4

QSP25N3～140N3

QSP200N4～420N

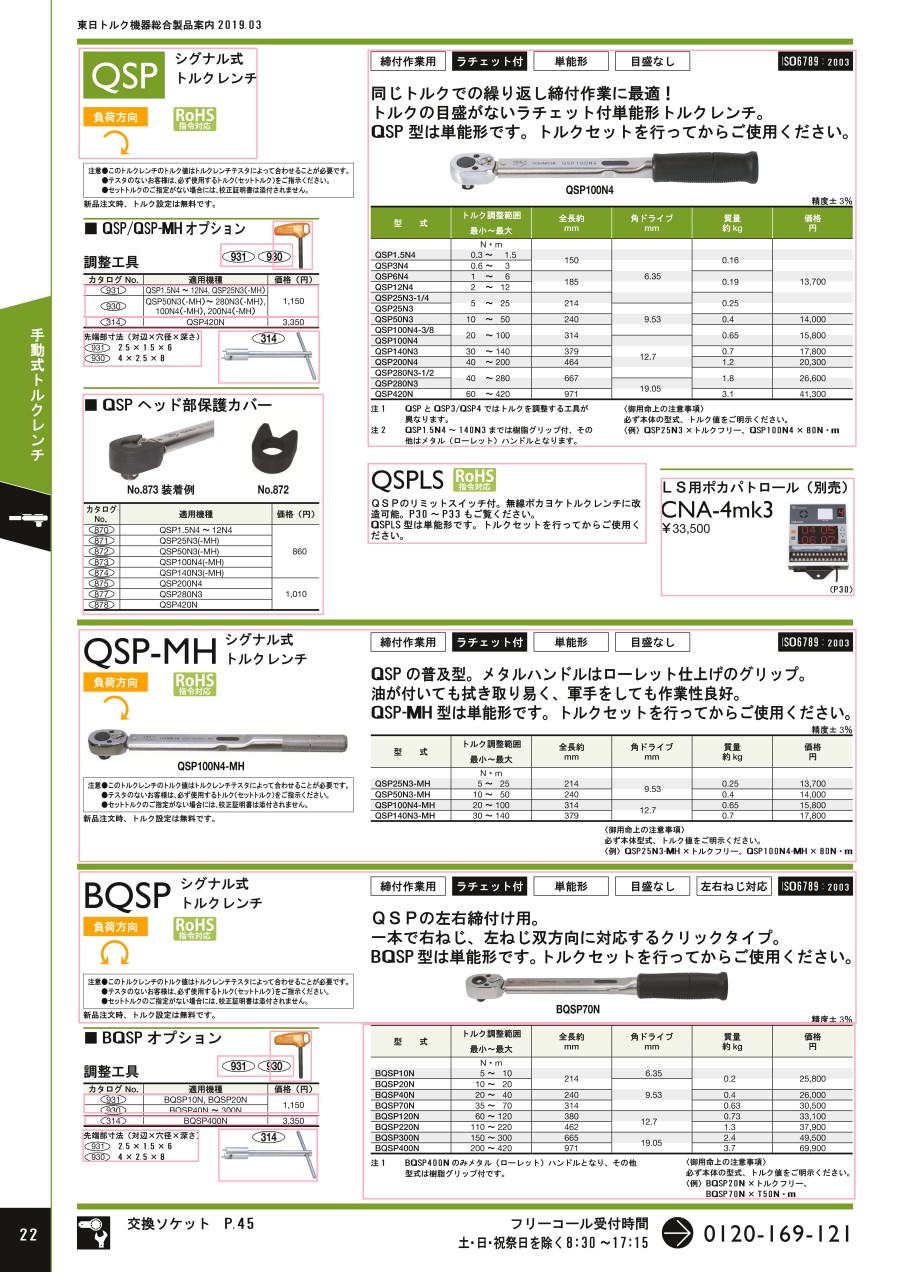

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
