NAKANE 回転センタースライドバックタイプ H

ツール用品技術窓口

絞り込み条件

未確定：候補が3型番あります。

シャンクMT　No
~mm
- MT3
- MT4
- MT5
A(mm)
~mm
- 32
- 40
- 54
B(mm)
~mm
- 55.5
- 68
- 95
C(mm)
~mm
- 85.5
- 107.8
- 136
D(mm)
~mm
- 46.5
- 60
- 87
E(mm)
~mm
- 8
- 10
- 14
L(mm)
~mm
- 173
- 215.8
- 285
M(mm)
~mm
- 5
- 6
- 8
d(mm)
~mm
- 22
- 27.5
- 38
タイプ
~mm
- H3
- H4
- H5
出荷日
- すべて
- 3日以内

三洋製作所

NAKANE 回転センタースライドバックタイプ H

NAKANE 回転センタースライドバックタイプ H

カタログ |

通常単価(税別): 48,169円～134,953円

税込単価: 52,986円～148,448円

通常出荷日：3日目

長物加工時などの熱膨張による変化に対応。【特長】・皿バネを利用したスライドバック構造。・ワークの熱膨張...

詳細を確認

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

型番リスト

表示件数

型番

シャンクMT　No

A

(mm)

B

(mm)

C

(mm)

D

(mm)

E

(mm)

L

(mm)

M

(mm)

d

(mm)

質量

(g)

最小発注数量

MT3	32	55.5	85.5	46.5	8	173	5	22	790	1個
MT4	40	68	107.8	60	10	215.8	6	27.5	1610	1個
MT5	54	95	136	87	14	285	8	38	4790	1個

通常単価(税別) (税込単価)	通常出荷日

48,169円 ( 52,986円 )	3日目
71,653円 ( 78,818円 )	3日目
134,953円 ( 148,448円 )	3日目

詳細情報

基本情報

基本情報

長物加工時などの熱膨張による変化に対応。
【特長】
・皿バネを利用したスライドバック構造。
・ワークの熱膨張による変形や、センター穴の摩耗を防ぐ。
・先端はバイトの進入に対して邪魔にならない形状。

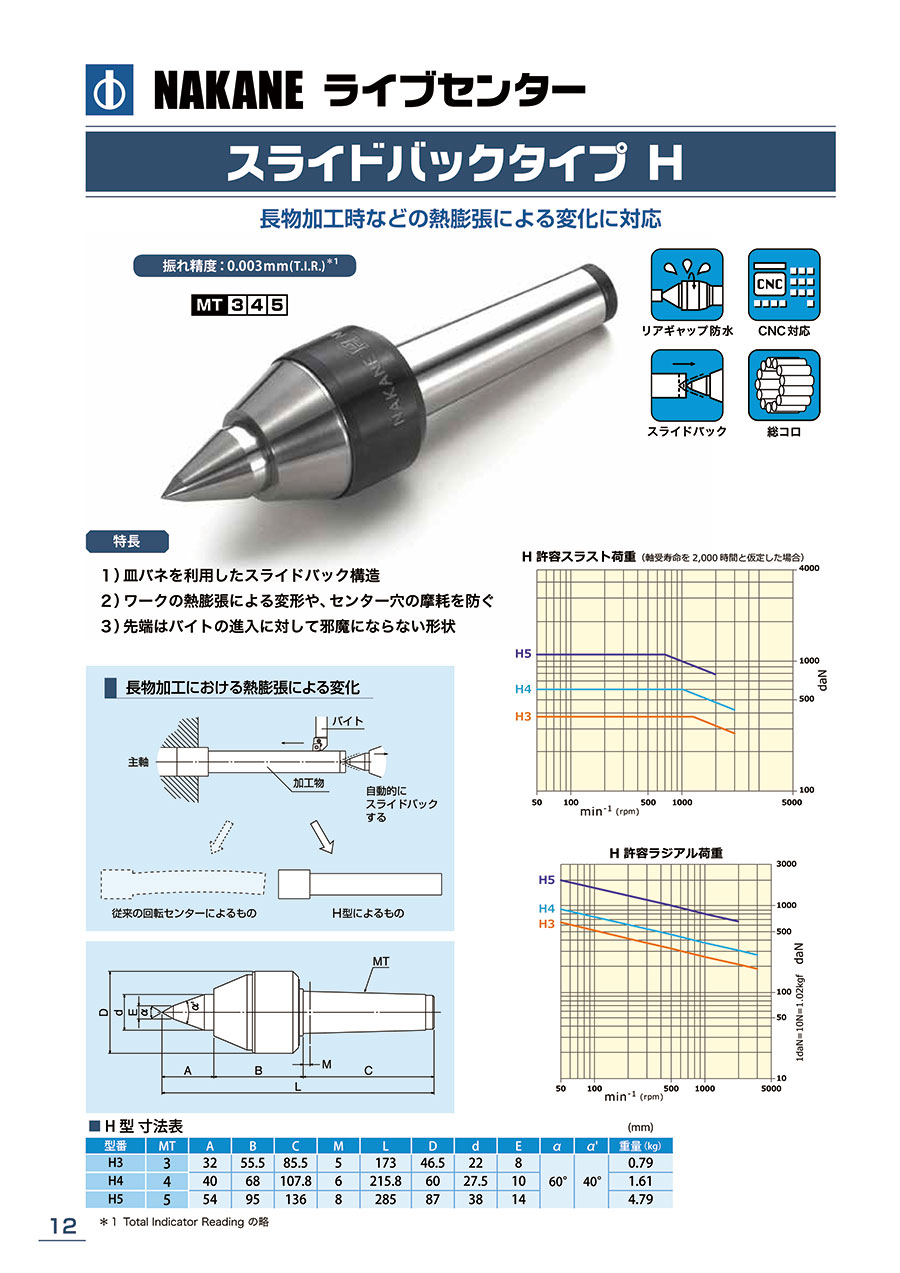

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NAKANE 回転センタースライドバックタイプ Hのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 NAKANE 回転センタースライドバックタイプ H	NAKANE 回転センター荷重タイプ M	NAKANE 回転センタースタンダードタイプ LS	NAKANE 回転センター強力タイプ XP	NAKANE 回転センター高速防水タイプ LF TP	NAKANE 回転センター高速防水タイプ LF SP
メーカー	三洋製作所	三洋製作所	三洋製作所	三洋製作所	三洋製作所	三洋製作所
通常価格	48,169円-	309,462円 -	24,706円 -	52,632円 -	36,185円 -	31,049円 -
通常出荷日	3日目	3日目	在庫品1日目〜	3日目	3日目	3日目
種類	回転センタ・レースセンタ	回転センタ・レースセンタ	回転センタ・レースセンタ	回転センタ・レースセンタ	回転センタ・レースセンタ	回転センタ・レースセンタ
先端超硬チップ有無	無	無	無	無	無	無
α'(°)	40	-	-	-	-	-
先端角度(°)	60	60	60	60	60	60
振れ精度(mm)	0.003	0.005	0.003	0.003	0.0025	0.0025
