中村製作所

カノンヘッド交換式プリセット形トルクレンチ N-LCK形

Name: カノン ヘッド交換式プリセット形トルクレンチ N-LCK形
Brand: 中村製作所
SKU: 223006760095
Rating: 3.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 16,405円～90,451円

税込単価: 18,046円～99,496円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.7

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

ヘッド交換ができ、トルク値も自由に設定できるため、幅広いワークに対応したトルク...

詳細情報を確認する

ヘッドタイプ
交換式
負荷方向
右
精度
±3%
ポカヨケ機能
無
設定方式
プリセット
ヘッド交換機能有無
有

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

目盛付で締め付け作業範囲が拡がるカノンヘッド交換式プリセット形トルクレンチ（N-LCK）

寸法図（N6LCK～N560LCK）

寸法図（N700LCK～N1500LCK）

型式	トルク調整範囲	最小目盛	有効長	全長（約）	主要寸法（mm）								質量（約）
	トルク調整範囲	最小目盛	有効長	全長（約）	ヘッド部			本体部				本体長	質量（約）
	N・m		mm	mm	φD₁	L₁	L₂	A	B	φC	φD	本体長	kg
N6LCK	2～6	0.1	160	174	10	45	13	18.2	9.6	15			0.18
N12LCK	4～12	0.2	160	174									0.18
N25LCK	5～25	0.2	190	208									0.21
N50LCK	10～50	0.5	215	238	12	55	16	25	11.4	20			0.38
N100LCK	20～100	1	320	331	15	65	18	27.5	12.4	21.7			0.6
N200LCK	40～200	2	445	455	18	80	22	34	15.4	27.2			1.35
N280LCK	40～280	2	660	653	22	100	27	35	15.4	27.2			1.81
N440LCK	60～440	2	923	908	22	100	27	39	16	30			2.8
N560LCK	80～560	3	1,065	1,086	30	125	45	43.5	18	34			4.1
N700LCK	100～700	5	1,200	1,206	30	125	45	46	19.2	35.4	27.2	876	5.1
N850LCK	100～850	5	1,250	1,267	34	130	47	54	23	42.7	31.8	984	7.2
N1000LCK	100～1,000	5	1,400	1,417	34	130	47	54	23	42.7	31.8	984	7.5
N1500LCK	200～1,500	10	1,430	1,700	38	160	60	66	26	51	40	1,003	13.5

使用方法

商品参考図（N100LCK）

交換ヘッド差込み方法:交換ヘッドを本体頭部に差し込む。その時本体プランジャ（b）を下に押し込みながら、ヘッド穴（a）に入る所まで差し込む。

トルク値設定方法（N6LCK～N560LCKの場合）

図1

図2（セットトルク値:50+2=52N・m（主目盛+副目盛））

1.ロックスクリューをゆるめる。（図1）
2.副目盛リングを回してトルク値を合わせる。右回転でトルクアップ、左回転でトルクダウン。（主目盛に副目盛をプラス）（図2）
3.ロックスクリューを締める。（ロックスクリューにピンが当たる時は、ピンの位置を変える）

トルク値設定方法（N700LCK～N1500LCK の場合）

図3

図4（セットトルク値:100+20=120N・m（主目盛+副目盛））

1.エクステンションバー取付後（図3）、附属の調整用ボックスレンチの六角側を差し込む。
※エクステンションバーを取付けない場合も（図4）、本体に附属の調整用ボックスレンチの六角側を差し込む。
2.調整用ボックスレンチを回してトルク値をセットする。右回転でトルクアップ、左回転でトルクダウン。（主目盛に副目盛をプラス）
3.エクステンションバーは、根本部まで本体に完全に取付ける。

型番リスト

表示件数

型番

トルク調整範囲

(N・ｍ)

最小目盛

(N・ｍ)

全長

(mm)

JANコード

トラスココード

有効長

(mm)

適合交換ヘッド

本体部幅

(mm)

本体部厚み

(mm)

グリップエンド径

(mm)

ヘッド差込部径

(mm)

ヘッド部長さ（ヘッド装着時）

(mm)

ヘッド差込部長さ

(mm)

付属品

重量

(g)

本体部（φD）

(mm)

本体長

(mm)

RoHS?

最小発注数量

2～6	0.1	174	4582126963521	251-3811	160	12QCK、25QCK、25SCK7～25SCK27、25RCK7～25RCK24、25HCK2.5～25HCK8	18.2	9.6	15	10	45	13	-	180	-	-	10	1個
4～12	0.2	174	4582126963538	251-3820	160	12QCK、25QCK、25SCK7～25SCK27、25RCK7～25RCK24、25HCK2.5～25HCK8	18.2	9.6	15	10	45	13	-	180	-	-	10	1個
5～25	0.2	208	4582126963545	251-3838	190	25QCK、25SCK7～25SCK27、25RCK7～25RCK24、25HCK2.5～25HCK8	18.2	9.6	15	10	45	13	-	210	-	-	10	1個
10～50	0.5	238	4582126963552	251-3846	215	50QCK、50SCK8～50SCK27、50RCK8～22、50HCK4～50HCK10、50MCK	25	11.4	20	12	55	16	-	380	-	-	10	1個
100～1000	5	1417	4582126964115	808-6240	1400	1000QCK、1000SCK36～1000SCK60、1000RCK36～1000RCK60	54	23	42.7	34	130	47	トルク調整用ボックスレンチ	7500	31.8	984	-	1個
20～100	1	331	4582126963569	251-3854	320	100QCK、100SCK12～100SCK30、10RCK12～100RCK30、100HCK8～100HCK14、100MCK、100NCK3032～100NCK5055	27.5	12.4	21.7	15	65	18	-	600	-	-	10	1個
200～1500	10	1700	4582126964122	808-6688	1430	2100QCK、1500SCK41～1500SCK65、1500RCK41～1500RCK65	66	26	51	38	160	60	トルク調整用ボックスレンチ	13500	40	1003	-	1個
40～200	2	455	4582126963576	251-3862	445	200QCK、200SCK17～200SCK41、200RCK17～200RCK41、200HCK8～200HCK17、200MCK、200NCK5865～200NCK92100	34	15.4	27.2	18	80	22	-	1350	-	-	10	1個
40～280	2	653	4582126963583	251-3871	660	280QCK、280SCK10～280SCK46、280RCK19～280RCK46、280HCK～280HCK19	35	15.4	27.2	22	100	27	-	1810	-	-	10	1個
60～440	2	908	4582126964139	392-3070	923	440QCK、440SCK19～440SCK60、440RCK19～440RCK60	39	16	30	22	100	27	-	2800	-	-	10	1個
80～560	3	1086	4582126964085	808-6442	1065	700QCK、700SCK27～700SCK60、700RCK27～700RCK60	43.5	18	34	30	125	45	-	4100	-	-	-	1個
100～700	5	1206	4582126964092	808-6449	1200	700QCK、700SCK27～700SCK60、700RCK27～700RCK60	46	19.2	35.4	30	125	45	トルク調整用ボックスレンチ	5100	27.2	876	-	1個
100～850	5	1267	4582126964108	808-6523	1250	1000QCK、1000SCK36～1000SCK60、1000RCK36～1000RCK60	54	23	42.7	34	130	47	トルク調整用ボックスレンチ	7200	31.8	984	-	1個

通常単価(税別) (税込単価)	通常出荷日

19,500円 ( 21,450円 )	在庫品1日目当日出荷可能
19,500円 ( 21,450円 )	4日目
16,405円 ( 18,046円 )	在庫品1日目当日出荷可能
17,865円 ( 19,652円 )	在庫品1日目当日出荷可能
78,440円 ( 86,284円 )	3日目
19,031円 ( 20,934円 )	在庫品1日目当日出荷可能
90,451円 ( 99,496円 )	3日目
21,922円 ( 24,114円 )	在庫品1日目当日出荷可能
31,800円 ( 34,980円 )	在庫品1日目当日出荷可能
42,266円 ( 46,493円 )	3日目
58,606円 ( 64,467円 )	3日目
70,322円 ( 77,354円 )	3日目
57,163円 ( 62,879円 )	3日目

詳細情報

基本情報

基本情報

ヘッド交換ができ、トルク値も自由に設定できるため、幅広いワークに対応したトルクレンチ。
【特長】
・使用目的に合わせて、ヘッドを自由に交換。目盛付で、さらに締め付け作業範囲が拡がる。
・ヘッドがラチェット、スパナ、メガネ、ヘキサゴンと交換できる。
・トルク値は、2N・mから1500N・mまで各機種揃っており、トルク調整範囲内で自由に調整できる。
・既定のトルク値に達するとカチン！音と感触で締めつけがわかります。

カタログ

商品TOP

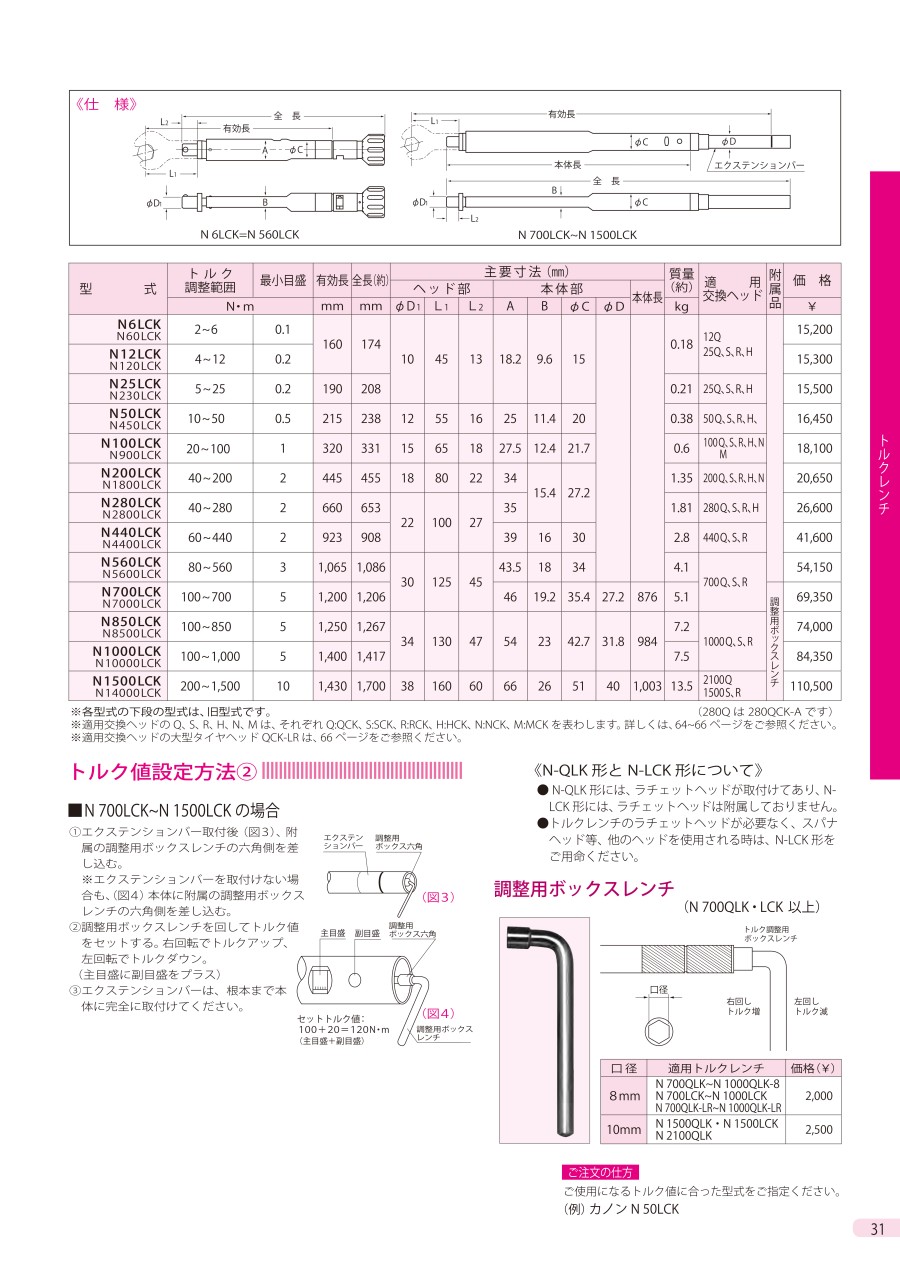

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
